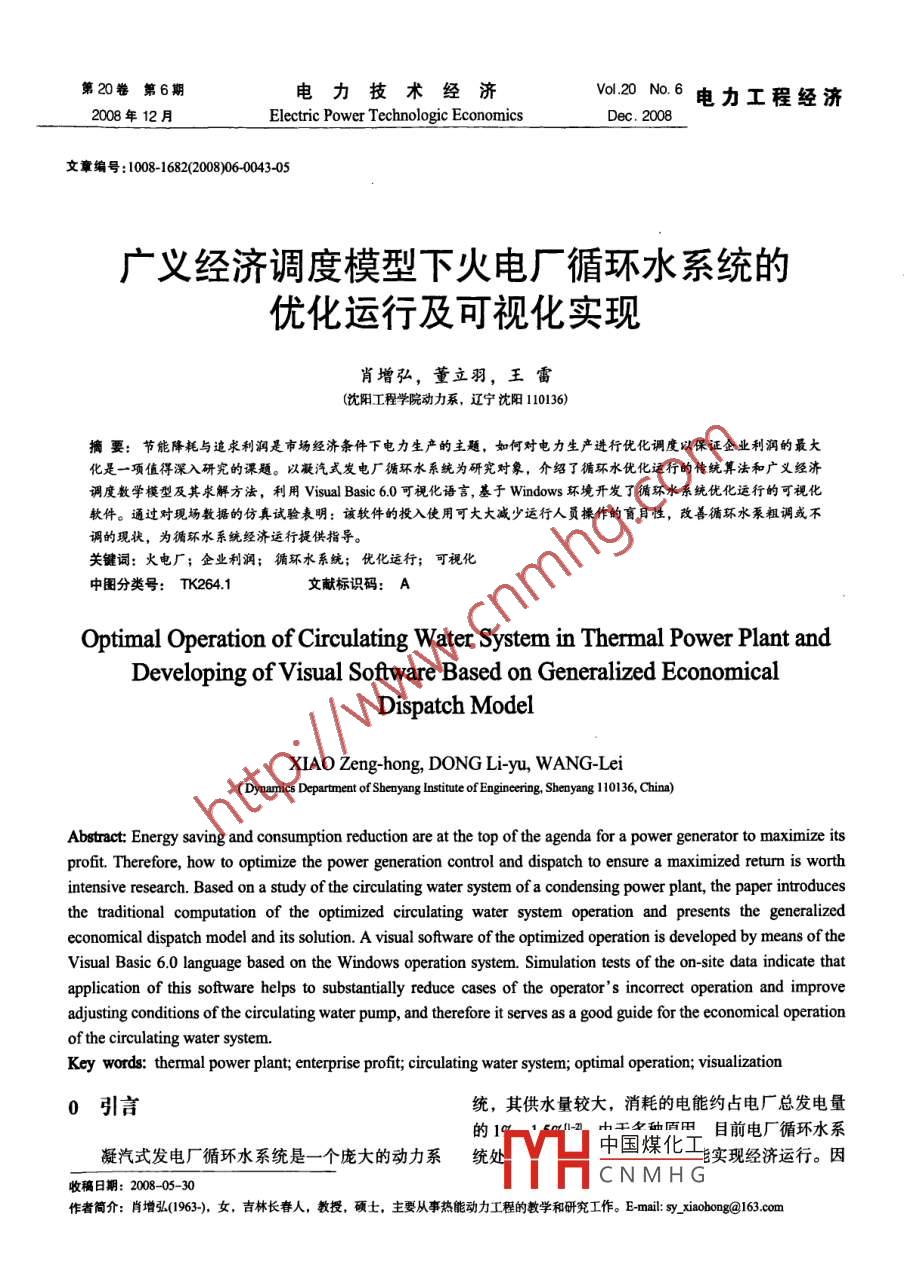

第20卷第6期電力技術經濟Vol.20 No.6電力工程經濟2008年12月Eletric Power Technologic EconomicsDec.2008文章編號:1008-1682(2008)06-0043-05廣義經濟調度模型下火電廠循環水系統的優化運行及可視化實現肖增弘，董立羽，王雷(沈陽工程學院動力系，遼寧沈陽110136)摘要:節能降耗與追求利潤是市場經濟條件下電力生產的主題，如何對電力生產進行優化調度以保證企業利潤的最大化是一項值得深入研究的課題。以凝汽式發電廠循環水系統為研究對象，介紹了循環水優化運行的傳統算法和廣義經濟調度數學模型及其求解方法，利用Visual Basic 6.0可視化語言,基于Windows環境開發了循環水系統優化運行的可視化軟件。通過對現場數據的仿真試驗表明:該軟件的投入使用可大大減少運行人員操作的盲目性,改善循環水泵粗調或不調的現狀，為循環水系統經濟運行提供指導。關鍵詞:火電廠;企業利潤;循環水系統;優化運行;可視化中圖分類號: TK264.1文獻標識碼: AOptimal Operation of Circulating Water System in Thermal Power Plant andDeveloping of Visual Software Based on Generalized EconomicalDispatch ModelXIAO Zeng-hong, DONG Li-yu, WANG-Lei(Dynamics Departmeat of Sbenyang Intitute of Engincering Shenyang 110136, China)Abstact: Energy saving and consumption reduction are at the top of the agenda for a power generator to maximize itsprofit. Therefore, how to optimize the power generation control and dispatch to ensure a maximized retum is worthintensive research. Based on a study of the circulating water system of a condensing power plant, the paper introducesthe traditional computation of the optimized circulating water system operation and presents the generalizedeconomical dispatch model and its solution. A visual software of the optimized operation is developed by means of theVisual Basic 6.0 language based on the Windows operation system. Simulation tests of the on- site data indicate thatapplication of this software helps to substantially reduce cases of the operator' s incorrect operation and improveadjusting conditions of the circulating water pump, and therefore it serves as a good guide for the economical operationof the circulating water system.Key words: thermal power plant; enterprise proft; circulating water system; optimal operation; visualization0引言統，其供水量較大，消耗的電能約占電廠總發電量的小工安種盾田目前電廠循環水系凝汽式發電廠循環水系統是一個龐大的動力 系統處中國煤化工實現經濟運行。因收稿日期: 2008-05-30YRCNMHG作者簡介:肖增弘(1963-), 女，吉林長春人，教授,碩士,主要從事熱能動力工程的教學和研究工作。E-mail: sy. xiaobong@163.com43電力工程經濟電力技術經濟第20卷此，研究循環水系統的優化運行方式是提高電廠經供電量減少;再者,單位發電燃料成本恒小于上網濟性的一項重要措施。電價，即機組功率增量與循環水泵耗功增量兩者是本文以某電廠300 MW機組為例，對循環水系不等價的，由此引出了省煤和節電的價值比較問題。統的優化運行進行了深人研究，開發了循環水系統因此，即使機組功率增量大于循環水泵耗功增量,優化運行的可視化軟件。有時也未必能給企業帶來效益。2.1廣 義經濟調度的數學模型8刀1傳統經濟調度模型下循環水系統的優為了方便討論，這里只計算毛利潤,即只考慮化計算凹售電收人和發電燃料費用2項，暫不考慮其他費用。可得如下公式:傳統的循環水系統的優化運行問題，實際上是對某一時刻，毛利潤為:尋求機組的最大凈功率。由于循環水系統較復雜，R=(N-N)x D-N,xbxDmx 10*(2)其優化運行不能孤立地僅針對某-部分，必須建立在另一時刻當循環水泵運行方式發生變化后，系統的數學模型進行優化求解4。毛利潤變?yōu)?假設此時負荷不變):眾所周知，增加循環水量會使汽輪機的凝汽器r=(N;-N')xD~-Ngxb' x D_x 10*(3)真空提高凹，使機組的發電量增加，但增加循環水量式中: R、r分別為某- -時刻毛利潤和某時刻循環水泵也會使循環水泵的耗電量增加，因此，兩者之間存運行方式變化后的毛利潤，元/ h; N為機組發電量,在某個最佳值，使系統的凈功率最大。以兩者的差kW *h;N
