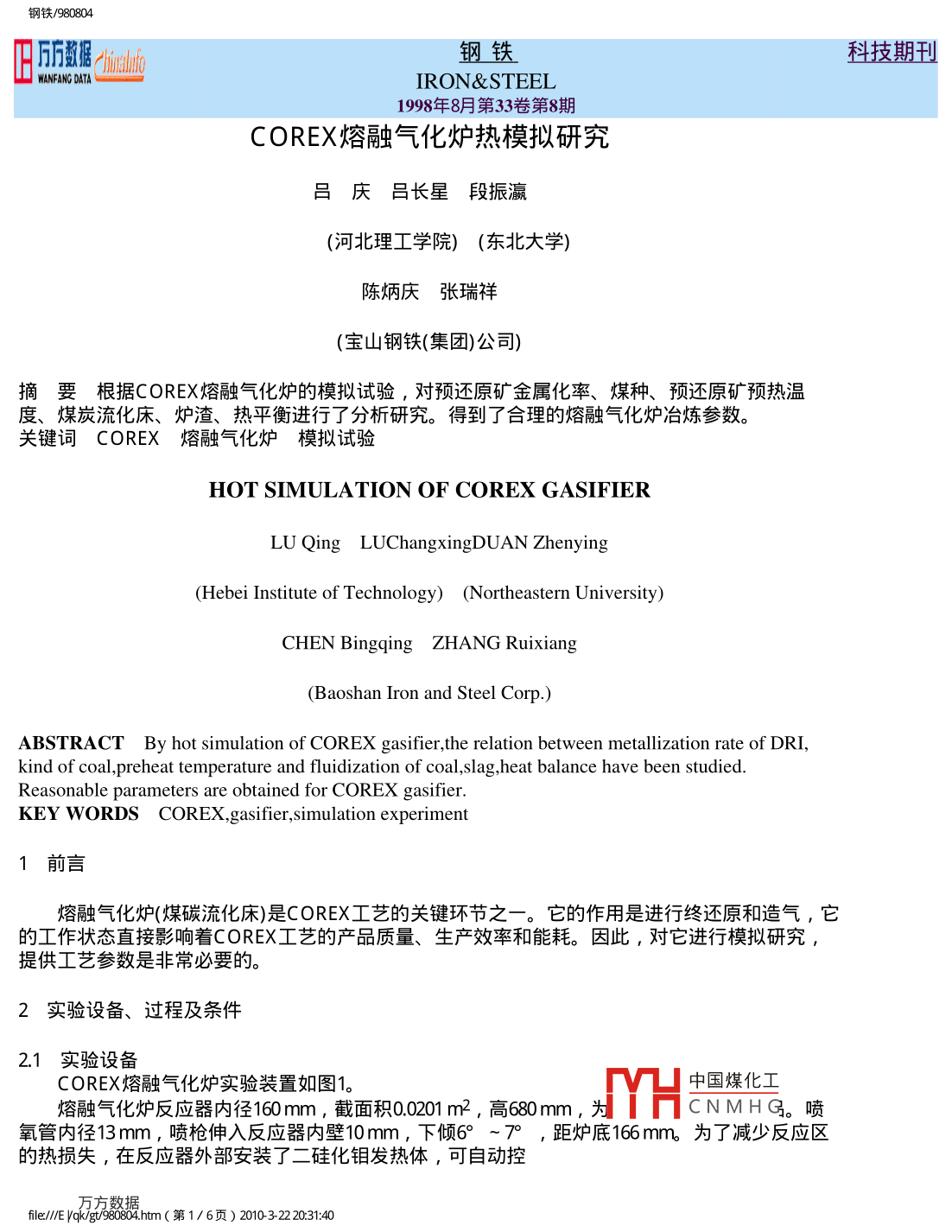

鋼鐵/980804ineto鋼鐵科技期刊WANFANG DATAIRON&STEEL1998年8月第33卷第8期COREX熔融氣化爐熱模擬研究呂慶呂長星段振瀛(河北理工學院) (東北大學)陳炳慶張瑞祥(寶山鋼鐵(集團)公司)滴要根據COREX熔融氣化爐的模擬試驗,對預還原礦金屬化率、煤種、預還原礦預熱溫度、煤炭流化床、爐渣、熱平衡進行了分析研究。得到了合理的熔融氣化爐冶煉參數。關鍵詞COREX 熔融氣化爐模擬試驗HOT SIMULATION OF COREX GASIFIERLU Qing LUChangxingDUAN Zhenying(Hebei Institute of Technology) (Northeastern University)CHEN BingqingZHANG Ruixiang(Baoshan Iron and Steel Corp.)ABSTRACT By hot simulation of COREX gasifier,the relation between metallization rate of DRI,kind of coal,preheat temperature and fluidization of coal,slag,heat balance have been studied.Reasonable parameters are obtained for COREX gasifier.KEY WORDS COREX,gasifier, simulation experiment1前言熔融氣化爐(煤碳流化床)是COREX工藝的關鍵環節之一。它的作用是進行終還原和造氣,它的工作狀態直接影響著COREX工藝的產品質量、生產效率和能耗。因此,對它進行模擬研究,提供工藝參數是非常必要的。2實驗設備、 過程及條件2.1實驗設備COREX熔融氣化爐實驗裝置如圖1。中國煤化工熔融氣化爐反應器內徑160mm ,截面積0.0201 m2 ,高680mm,MYHCNMHG。噴氧管內徑13mm ,噴槍伸入反應器內壁10mm，下傾6° ~ 7° , 距爐底166mm。為了減少反應區的熱損失,在反應器外部安裝了二硅化鉬發熱體,可自動控fl//E vqkgt/980804.htm (第1/ 6頁) 2010-322 2031:40鋼鐵/980804個預熱爐推 DRI,煙囪煤倉電動機-s生螺旋給煤機樓孔板486微機控制控溫電偶化護打印機[畫面的一-號變送器氧槍變壓器底溫?zé)犭娕伎煽毓枵{(diào)壓電源圖1COREX熔融氣化試驗裝置Fig.1 Experiment equipment of COREX meltinggasifier furnace制到與反應區溫度同步。因此,它是- -個絕熱反應裝置。2.2 試驗條件各種配比的預還原礦和石灰石、白云石成分見表1。經篩選三種煤可供試驗使用,即陽泉、神府、大同煤,其揮發分含量分別為10.97%、33.83%、30.25 % ;固定碳含量分別為77.14%、59.42 %、58.20%。 并組成兩個配煤方案,配比1B為陽泉煤10% ,神府煤50%，大同煤40% ; 2B :陽泉煤20% ,大同煤80%。試驗方案如表2。表1預還原礦、石灰石、白云石成分%Table1 Composition of DRI , limestone and dolomite成分TFe | MFe| FeO SiO2|CaO |Al2O3 MgO | MnPS| 金屬化率1/91.48 86.39 6.54 3.03 1.76 1.07 0.1370.1340.047 0.02092A89.92 81.7010.57|2.991.74 1.05 0.135 0.132 0.046 0.0209(3A91.17 79.0015.65|2.89 1.68 | 1.02 | 0.13 0.128 0.045 0.0198|白云石| 0.150.46 | 31.5 0.04 21.780.038 0.003石灰石0.190.47 55.24 0.29 0.180.002 0.018表2試驗方案Table2 Experimental plan編號23|4678|預熱溫度/°C 800 700 800 800 800 800 800 800礦種1A1A1A1A2A3A中國煤化工煤種1B|1B|1B 1B 1B 1BMHCNMH Gfle//E vqkg1980.t.m (第2/ 6頁) 2010-3-22 20.31:40鋼鐵/9808043試驗結果及分析3.1不同金 屬化率預還原礦對冶煉過程的影響在1、6號對比試驗中發現,兩種礦加入熔融氣化爐后,風口與爐頂間的壓差都在逐漸升高6號樣在6 min后壓差升高到1180Pa ,而1號樣在10 min后才達到840 Pa,如圖2所示。引起這一現象的主要原因是:隨著預還原礦金屬化率的降低,渣量增加,而且初渣主要集中在半焦層之上，使風口鼓入的氧氣穿過此初渣層時阻力增加。另外,金屬化率低的預還原礦熔化時渣中FeO的含量高，在熔池中FeO的直接還原反應加劇,結果產生大量的泡沫渣。泡沫渣不但使風口至爐頂間壓差升高,熔池溫度降低,而且還會給冶煉帶來- -系列不利影響。因此,對不同金屬化率的預還原礦不能以任意的速率進行熔化[1]。根據試驗結果,預還原礦的熔化速率必須與爐內壓差和碳一氧反應速度相適宜,如6號試驗達到1號試驗的壓差、熔池溫度水平,預還原礦的熔化速率必須由6號的10 kg/h降到7 kg/h?？梢?使用低金屬化率預還原礦時,熔融氣化爐為正常生產不得不降低熔化速率。3.2不同配煤方 案對冶煉的影響1 2001 100290030041012時間/ min圖2不同金屬化率預還原礦冶煉時壓差與時間關系(熔池溫度1500°C)Fig.2 Relation of differential pressure and timeduring melting DRI in different metallization●- 1號試驗; 0 - -6號試驗爐缸煤氣溫度取決于風口前碳氧燃燒溫度,而這一溫度的高低主要由煤的固定碳和揮發分的含量決定。另外,熔融氣化爐產生的煤氣要求有一定的氫含量 ,氫含量的多少主要由煤的揮發分決定,但是,高揮發分的煤在爐內由于迅速加熱膨脹、分裂及組織脆化產生粉末給冶煉造成困難,一般要求揮發分在20%~ 30%。因此,選擇煤是十分重要的。表3是試驗用煤的絕熱氣化溫度。揮發分由低到高的順序是陽泉、大同、神府,而絕熱氣化溫度由高到低的順序是陽泉、大同,神府。顯然,單獨使用-種煤不能很好地滿足熔融氣化爐冶煉的要求。試驗使用了兩種不同的配煤方案1B、2B ,它們的冶煉效果無明顯差別。因此,為了得到較高的絕熱氣化溫度、適宜的煤氣氫含量和理想的冶煉效果,高、低揮發分的煤種混合使用是十分必要的。表3煤的絕熱氣化溫度中國煤化工T able3 Insulating gasifier temperaturefHCNM HGof coalfl://E vqkg[v980.t.m (第3/ 6頁) 2010-3-22 20.31:40鋼鐵/980804煤種陽泉大同神府2B絕熱氣化溫度/°C 2519.9 2146.8|2 012.0|2 116.7|2 221.43.3預還原 礦預熱溫度對冶煉的影響在1500 °C熔池溫度下,預熱溫度為800 °C和700 °C的單體預還原礦熔化完了時間分別為10.50 s和11.70s[1]。在加礦和加煤速度均為0.165 kg/min的條件下,實際測定了1號(800 °C)和2號(700 °C)兩種不同預熱溫度的礦熔化時熔池溫度的變化。根據測定,兩種預還原礦進入熔池后使?fàn)t缸溫度由1 510°C分別下降到1481 °C和1 458°C ,大約在9 min后溫度同時開始.上升,但它們始終存在大約20。C的溫度差。顯然,預熱溫度影響了預還原礦的熔化速度和爐缸溫度,因此,提高預還原礦的預熱溫度是十分必要的。3.4 COREX煤炭流化床的吹出速 度和分層流化熱模型試驗中氧氣供給速度平均為0.115~ 0.117m3/min,在1 600 °C時爐內空塔速度為1.7~1.93 m/s, dg小于5.5 mm煤?？梢粤骰?。1 000 °C時爐內空塔速度為1.15~ 1.31 m/s,小于0.6 mm的煤粒被吹出。這一點與吹出爐塵的粒度分析相吻合。因此,應避免0.6 mm的煤粒入爐。由于COREX工藝入爐的煤粒徑為50~ 0mm[2] ,其中大部分煤顆粒直徑大,且篩分組成寬。當流化速度低于最大粒徑的臨界流化速度時,分層現象必然產生,這對下部不流化的半焦靜止床的存在是非常必要的,它是碳氧燃燒為COREX熔融氣化爐提供熱源和滲碳及各元素終還原等冶金反應的主要場所[3]。因?yàn)镃OREX是無篩板的流化床,根據試驗結果,不流化的靜止半焦床的合理高度最好控制在噴氧口中心線上200 ~ 300 mm(具體數字要根據生產實踐確定) , 這樣可使?fàn)t缸下部煤氣中含有適量的CO2,解決下部熱量不足的矛盾。這-點類似鐵浴法工藝中所追求的適宜的二次燃燒率-樣,因此,認識和掌握控制半焦靜止床高度的技術非常重要。另外,選擇適宜的風口直徑,使氣流具有適宜的動能且氣流的初始分布均勻穩定是COREX操作所追求的目標。3.5 造渣制度與生鐵質量各次試驗生鐵成分如表4 ,爐渣中FeO的含量,初渣在6%左右,終渣在2 %左右。1號試驗的爐渣自然堿度: Ca0/SiO2 = 0.36, CaO+MgO/SiO2=0.6; 4號試驗: CaO/iO2= 0.90, CaO+MgO/SiO2= 1.25; 7號試驗與寶鋼高爐渣成分相近CaO/SiO2= 1.03 , CaO+MgO/SiO2= 1.24;其余試驗爐渣堿度: CaO/SiO2= 1.02 , CaO+Mg0/SiO2= 1.54。1號、4號爐渣二元堿度均小于1 ,實際試驗生鐵硫含量分別為0.155 %和0.107%。從表4可以看到,只要爐渣保持一定堿度(C aO/SiO2> 1)就能生產出合格的低硫低硅生鐵。表4生鐵成分%Table4 Pig iron composition成分123456C 4.40 4.41 4.14 3.85 4.50 4.94 4.57 4.47S| 0. 155 0.072 0.070 0.107 0.0650.058 0.095 0.0550.075 0.044 0.044 1.26| 0.55 0.37中國煤化工Si | 0.04 0.10 | 0.16 1.78 0.14 0.15MYHCNMH G .fl://E vqkg1v80.t.m (第4/ 6頁) 2010-3-22 20.31:40鋼鐵/980804由于COREX法冶煉過程中氧化物間固相反應機會少,若用石灰石作熔劑,成渣時石灰的外殼生成一層2CaO.SiO2的反應殼,它的熔點很高,不利于內部石灰繼續熔化,若選用白云石代替石灰石為熔劑時,因生成的礦物是鎂硅鈣石3CaO.MgO.SiO2較2CaO-SiO2熔點低,使化渣早,成渣速度較快,有利于渣鐵間脫硫的進行,使生鐵硫含量降低。試驗結果表明[4] , COREX工藝渣中MgO的含量不應超過16% ,如果Mg0含量過高,爐渣的流動性變差,熔化性溫度高, Fe2+離子在渣中擴散困難,因而使渣中FeO偏高,渣的脫硫能力變差。在工業生產中,為保證造渣成分的穩定, COREX冶煉過程中應將吹出之爐塵,收塵后連續噴回熔融氣化爐是非常必要的。3.6熔融氣化爐下部區域熱平衡計算與分析在試驗條件下,熱損失為零。根據試驗數據計算的熱平衡可知,碳素在風口氧化放熱占熱收入的89.94% ,因此,維持熔融氣化爐正常冶煉的熱源主要依靠碳在風口前的氧化放熱。在支出項中,由于爐頂煤氣溫度較高(943°C) ,它帶走了32.43 %的熱量。其次是加熱爐料的熱量占21.74 %。兩項占支出項的54.17 %。這反映了熔融氣化爐熱平衡的特點。從爐內熱平衡計算還可以看出, 熱支出大于熱收入(相差3688.79k) , 造成這-結果的主要原因是在熱平衡計算中認為風口前氧與碳反應全部生成CO。如果適當?shù)乜刂骑L(fēng)口前碳與氧的燃燒狀態可使煤氣中含有部分CO2,使?fàn)t內下部熱平衡收入項增加，例如,當煤氣中CO2/(CO+CO2)= 10%時,熱量總收入為54359.36kJ。 熱收入與支出差為1956.81 kJ。根據試驗測定爐缸最高溫度為1566.6°C ,高于外界恒溫溫度1 550°C。 從爐頂煤氣分析結果看，煤氣中均含有部分CO2 ,所以通過控制半焦固定床的高度, 適當?shù)乜刂骑L(fēng)口前碳與氧的燃燒狀態,可以解決和改善爐子下部對熱量和溫度的需求。4結論(1)預還原礦金屬化率應大于90% ,這樣不但加快了預還原礦的熔化速率,提高了熔融氣化爐的生產效率,而且有利于提高鐵水質量。(2)為了保證爐缸溫度、適宜的煤氣氬含量和理想的冶煉效果,高、低揮發分的煤種混合使用是十分必要的。(3)預熱溫度高的預還原礦有利于熔化和保持較高的熔池溫度, 因此,對于豎爐一熔融氣化爐工藝應使預還原礦保持上限溫度。(4)認識和掌握控制半焦靜止床高度的技術是非常重要的,試驗中高度控制在噴氧口中心線上200 ~ 300 mm。(5)渣中二元堿度大于1 , MgO的含量在16%左右,就能得到合格生鐵。(6)經計算熔融氣化爐下部熱量不足,應適當控制風口前氧煤的燃燒狀態,產生部分CO2,這樣不但有利于提高下部溫度,而且能夠降低爐頂溫度,使?fàn)t內熱量得到充分利用。參考文獻1呂慶, 李殷泰.預還原礦熔化行為對熔融氣化爐冶煉的影響.東北大學學報, 1997,(1) : 54~58.中國煤化工2 DelportH M.W.COREX Technology.Ironmaking and Steelmaking. 1992,/MH| CNMHG,3 LemperleL.COREX技術- 從理論到工業化.唐山鋼鐵公司,東北大學口洞，歸咄還原從鐵新工藝.1993 , 366.4呂慶,尹海生.COREX工藝中高M(jìn)g0爐渣性能的研究河北理工學院學報, 1996, (4) : 18.fle//E vqkg(/980804.htm (第5/ 6頁) 2010-322 2031:40鋼鐵980804中國煤化工MYHCNMHG .，
