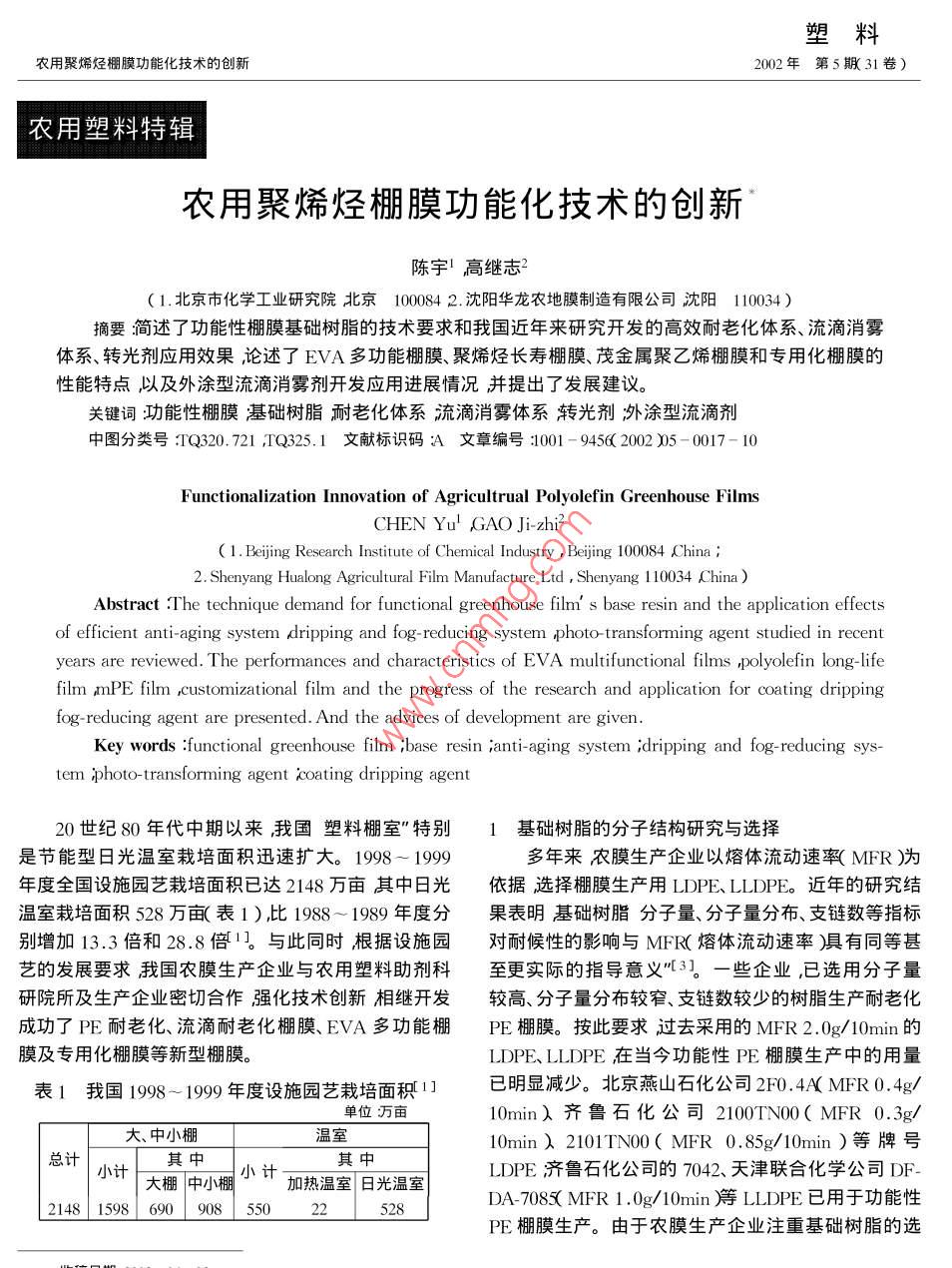

塑料農(nóng)用聚烯烴棚膜功能化技術(shù)的創(chuàng)新2002年第5期(31卷)農(nóng)用塑料特輯陳宇高繼志?( 1.北京市化學(xué)工業(yè)研究院北京100084 2.沈陽(yáng)華龍農(nóng)地膜制造有限公司沈陽(yáng)1 10034 )摘要簡(jiǎn)述了功能性棚膜基礎(chǔ)樹(shù)脂的技術(shù)要求和我國(guó)近年來(lái)研究開(kāi)發(fā)的高效耐老化體系、流滴消霧體系、轉(zhuǎn)光劑應(yīng)用效果,論述了EVA多功能棚膜、聚烯烴長(zhǎng)壽棚膜、茂金屬聚乙烯棚膜和專用化棚膜的性能特點(diǎn),以及外涂型流滴消霧劑開(kāi)發(fā)應(yīng)用進(jìn)展情況并提出了發(fā)展建議。關(guān)鍵詞功能性棚膜基礎(chǔ)樹(shù)脂耐老化體系流滴消霧體系轉(zhuǎn)光劑;外涂型流滴劑中圖分類號(hào):TQ320.721 ,TQ325.1文獻(xiàn)標(biāo)識(shí)碼 A文章編號(hào):1001 - 9456( 2002 )05 - 0017- 10 .Functionalization Innovation of Agricultrual Polyolefin Greenhouse FilmsCHEN Yul GAO Jji-zhi2( 1. Beijing Research Institute of Chemical Industry , Beiing 100084 China;2. Shenyang Hualong Agricultural Film Manufacture Ltd , Shenyang 110034 China)Abstract The technique demand for functional greenhouse film' s base resin and the application effectsof efficient anti-aging system dripping and fog- reducing system photo transforming agent studied in recentyears are reviewed. The performances and characteristics of EVA multifunctional films ,polyolefin long-lifefilm mPE film ,customizational film and the progress of the research and application for coating drippingfog- reducing agent are presented. And the advices of development are given.Key words :functional greenhouse film ;base resin ianti- aging system ;dripping and fog reducing sys-tem photo-transforming agent coating dripping agent20世紀(jì)80年代中期以來(lái)我國(guó)塑料棚室”特別1基 礎(chǔ)樹(shù)脂的分子結(jié)構(gòu)研究與選擇是節(jié)能型日光溫室栽培面積迅速擴(kuò)大。1998~1999多年來(lái)農(nóng)膜生產(chǎn)企業(yè)以熔體流動(dòng)速率(MFR)為年度全國(guó)設(shè)施園藝栽培面積已達(dá)2148萬(wàn)畝其中日光依據(jù)選擇棚膜生產(chǎn)用LDPE、LLDPE。近年的研究結(jié)溫室栽培面積528萬(wàn)畝(表1 ),比1988~ 1989年度分果表明基礎(chǔ)樹(shù)脂分子量、分子量分布、支鏈數(shù)等指標(biāo)別增加13.3倍和28.8倍1。與此同時(shí)根據(jù)設(shè)施園對(duì)耐候性的影響與MFR(熔體流動(dòng)速率)具有同等甚藝的發(fā)展要求我國(guó)農(nóng)膜生產(chǎn)企業(yè)與農(nóng)用塑料助劑科至更實(shí)際的指導(dǎo)意義"[3]。一些企業(yè),已選用分子量研院所及生產(chǎn)企業(yè)密切合作強(qiáng)化技術(shù)創(chuàng)新相繼開(kāi)發(fā)較高、分子量分布較窄、支鏈數(shù)較少的樹(shù)脂生產(chǎn)耐老化成功了PE耐老化、流滴耐老化棚膜、EVA多功能棚PE棚膜。按此要求過(guò)去采用的MFR 2.0g/ 10min的膜及專用化棚膜等新型棚膜。LDPE、LLDPE在當(dāng)今功能性PE棚膜生產(chǎn)中的用量表1我國(guó)1998~ 1999年度設(shè)施園藝栽培面積[1]已明顯減少。北京燕山石化公司2F0.4A( MFR 0.4g/單位萬(wàn)畝10min)齊魯石化公司2100TN00( MFR 0. 3g/大、中小棚溫室10min入2101TN00( MFR 0. 85g/10min)等牌號(hào)總計(jì)小計(jì)其中LDPE濟(jì)魯石化公司的7042、 天津聯(lián)合化學(xué)公司DF-大棚中小棚加熱溫室|日光溫室DA- 7085( MFR 1.0g/ 10min等LLDPE已用于功能性| 2148 1598 690| 908| 55022528PE棚膜生產(chǎn)。由于農(nóng)膜生產(chǎn)企業(yè)注重基礎(chǔ)樹(shù)脂的選塑料2002年第5期(31 卷)農(nóng)用聚烯烴棚膜功能化技術(shù)的創(chuàng)新?lián)?，已促使外貿(mào)公司和國(guó)外公司代理商按棚膜生產(chǎn)要Sigma公司的Uvasorb HA88 FD等。從此,在我國(guó)已求進(jìn)口MFR 0.3g/ 10min~ 1.0g/ 10min的LDPE和應(yīng)用10多年的GW_540/2002耐老化體系,因有嚴(yán)重MFR1.0g/10min的LLDPE。農(nóng)膜主要生產(chǎn)企業(yè)對(duì)刺激性和致敏性而逐步被上述無(wú)毒聚合型受阻胺光穩(wěn)多種進(jìn)口樹(shù)脂的分子結(jié)構(gòu)進(jìn)行了研究。例如美國(guó)定劑與復(fù)合型抗氧劑B215、B900、B561組成的耐老化DOW化學(xué)公司2045AC LLDPE( MFR 1.0g/ 10min )體系所替代。但國(guó)外推出的聚合型受阻胺光穩(wěn)定劑價(jià)的分子量分布窄支鏈數(shù)少,耐老化性能較好,已在棚格較高推薦添加量較少未能達(dá)到其應(yīng)有的穩(wěn)定化效膜生產(chǎn)中應(yīng)用。VA含量低的LDPE例如韓國(guó)現(xiàn)代石能致使PE或EVA棚膜的耐老化性能(使用壽命)不油化學(xué)公司BF220 LDPE( MFR 0. 6g/10min, VA及添加0.4% GW-540和0.1% 2002 的等厚同種棚1.8% )已用于實(shí)際生產(chǎn)。針對(duì)有些地區(qū)大量使用厚度膜?？偟目磥?lái)若聚合型受阻胺光穩(wěn)定劑添加量太少0.06mm PE耐老化棚膜的特點(diǎn),生產(chǎn)企業(yè)在選擇聚烯烴棚膜的耐老化性能將出現(xiàn)下降趨勢(shì),不僅使用LDPE、LLDPE牌號(hào)與共混比例時(shí),注重提高PE棚膜壽命較短,而且在高溫季節(jié)提前、持續(xù)時(shí)間延長(zhǎng)的氣候的柔韌性,以防褶皺處開(kāi)裂。在樹(shù)脂選擇中還注重結(jié)條件下，因背板效應(yīng)”加速骨架處棚膜老化、造成棚膜晶形態(tài)、結(jié)晶度對(duì)棚膜透光率、散射光透過(guò)比率(霧度)斷裂的情況時(shí)有發(fā)生。因此迫切需要開(kāi)發(fā)兼具高效耐的影響從而提高了棚膜的光學(xué)性能。光氧老化性能和高效耐熱氧老化性能的新型耐老化體近年來(lái)基礎(chǔ)樹(shù)脂分子結(jié)構(gòu)的深入研究為棚膜用LDPE、LLDPE樹(shù)脂的選擇提供了重要的技術(shù)依據(jù)。北京市化學(xué)工業(yè)研究院按特定工藝將高分子量受按分子量、分子量分布、支鏈數(shù)、MFR、過(guò)渡金屬離子阻胺光穩(wěn)定劑和具有高效熱穩(wěn)定性、金屬離子螯合性殘留量3、結(jié)晶形態(tài)和結(jié)晶度等技術(shù)指標(biāo)選用LDPE、的若干光穩(wěn)定劑復(fù)合制成BW-6911新型光穩(wěn)定劑并LLDPE為棚膜功能化技術(shù)水平的明顯提高創(chuàng)造了先推出了6911/B215耐老化體系。采用該體系生產(chǎn)的決條件打下了良好基礎(chǔ)。聚烯烴棚膜在東北、華北、西南地區(qū)應(yīng)用后都取得了令我國(guó)石化企業(yè)正在努力開(kāi)發(fā)農(nóng)膜專用樹(shù)脂,例如人滿意的效果。從圖1可見(jiàn),分別采用6911/B215體天津聯(lián)合化學(xué)公司開(kāi)發(fā)了DFDA-7028 LLDPE( MFR系與944/B215體系制得的厚度0.10mm聚乙烯耐老1.0g/10min共聚單體己烯_1 )等。北京燕山石化公司化棚膜在北京郊區(qū)覆蓋大棚12~ 15個(gè)月力學(xué)性能變引進(jìn)Exxon公司管式法LDPE裝置將生產(chǎn)可用于農(nóng)化基本一致都呈緩慢下降趨勢(shì),而在18個(gè)月左右出膜的若干牌號(hào)(表2)現(xiàn)了加快下降趨勢(shì),但采用6911/B215耐老化體系的表2燕山石化 20萬(wàn)噸/年LDPE裝置生產(chǎn)的棚膜斷裂伸長(zhǎng)保留率較高。云南省玉溪市第一塑料廠可用于農(nóng)膜的部分牌號(hào)采用6911/B215耐老化體系生產(chǎn)的厚度0.06mmPE棚膜在海撥1800m(紫外線輻射強(qiáng)度較高)地區(qū)使用牌號(hào)MFR/( g/10min)|密度/(g cm-3)| VA含量/%壽命1年以上。沈陽(yáng)華龍農(nóng)地膜制造有限公司采用LD1031.050.92106911/B215體系生產(chǎn)的厚度0.10mmPE棚膜,在鞍山LD1500.9225LD1650.330.9220-市郊區(qū)覆蓋大棚543天(經(jīng)歷兩個(gè)夏季),縱橫向拉伸.LD3610.50.9250強(qiáng)度保留率分別為75.7%、72.4% ,縱橫向斷裂伸長(zhǎng)LD3580.28.4.0保留率分別為85. 5%、78.3%。與覆蓋350天(經(jīng)歷一個(gè)夏季)相比下降幅度較小而且骨架間與骨架處2高效耐老化體 系的開(kāi)發(fā)應(yīng)用棚膜力學(xué)性能保留值差異不大(表3)試驗(yàn)結(jié)果表90年代中期北京市化學(xué)工業(yè)研究院成功地開(kāi)發(fā)明6911/B215體系抗光、熱氧化效能良好,有效地解了以無(wú)毒聚合型受阻胺光穩(wěn)定劑BW-10LD(相當(dāng)于決了背板效應(yīng)”導(dǎo)致骨架處棚膜加速老化破裂的實(shí)際Tinuvin622LD)為核心的農(nóng)用聚烯烴棚膜耐老化體問(wèn)題提高了棚膜整體耐老化性能。系。國(guó)外的無(wú)毒聚合型受阻胺光穩(wěn)定劑也相繼進(jìn)入我高效6911/B215耐老化體系不僅性能優(yōu)異而且國(guó)市場(chǎng)其中有瑞士汽巴精化的Chimassorb 944、492、性能價(jià)格比合理。與國(guó)外相比我國(guó)聚烯烴棚膜較薄Tinuvin 783美國(guó)氰特公司的Cyasorb UV-3346、UV-(多為0.06mm~0.10mm)在我國(guó)較多地區(qū)高溫季塑料農(nóng)用聚烯烴棚膜功能化技術(shù)的創(chuàng)新2002年第5期(31卷)應(yīng)”、延長(zhǎng)棚膜使用壽命,宜進(jìn)一步推廣應(yīng)用6911/B215耐老化體系。天120R 120C 100100S 80”8H 606K 40世2I2151215 |18扣棚時(shí)間/月圖1覆蓋大棚后棚膜力學(xué)性能變化4]◆- 944;-■- 6911表3聚乙烯棚膜覆蓋大棚后力學(xué)性 能變化5]棚膜力學(xué)性能保留值棚膜力學(xué)性能保留率覆膜至取樣時(shí)間取樣部位拉伸強(qiáng)度/MPa斷裂伸長(zhǎng)率/%拉伸強(qiáng)度保留率/%斷裂伸長(zhǎng) 保留率/%/天縱向橫向231骨架間20. 6720. 36481.5709.186.590.190.093.319.6920. 48446.686.3，82.490.683.490.3350骨架處19.5717.58451.5692.481.977. 884.491.118.1016.36457.5595.075.772. 485.578. 354317.5616. 75382. 5627.573.574.171.582. 6注:(1)吹塑棚膜用LDPB( 18D )與LLDPB( 0209AA )洪混比為6:4棚膜厚度0. 10mm;(2膜中6911含量0.3% B215含量0.1% ;(3 )覆膜地點(diǎn)遼寧省鞍山市園藝科學(xué)研究所鋼管骨架拱型大棚覆膜時(shí)間2000年3月25日3流滴消霧體系的開(kāi)發(fā)應(yīng)用研究發(fā)現(xiàn)流滴劑與消霧劑的配合效應(yīng)至關(guān)重要。氟20世紀(jì)80年代末期以來(lái)，我國(guó)采用添加流滴劑系消霧劑與不同流滴劑并用表現(xiàn)出的配合效應(yīng)”有明(多種非離子型表面活性劑復(fù)配物)的方法,使棚膜在顯差異性、敏感性。選擇配合效應(yīng)較好的流滴劑與氟一定期限內(nèi)具有流滴性。覆蓋棚室后實(shí)測(cè)流滴性PE系消霧劑組成流滴消霧體系有較好的應(yīng)用效果7]。棚膜透光率較普通PE棚膜(不添加流滴劑)的透光率我國(guó)流滴消霧體系的研究開(kāi)發(fā)進(jìn)展較快。以硅系提高10%左右。用流滴性PE棚膜覆蓋早春、晚秋大消 霧劑與流滴劑組成的流滴消霧體系已在聚烯烴棚膜棚能使作物增產(chǎn)增收。但在流滴性PE、EVA棚膜應(yīng)生產(chǎn)中應(yīng)用。北京市化學(xué)工業(yè)研究院FY-2流滴劑與用中出現(xiàn)了棚內(nèi)霧氣較重的實(shí)際問(wèn)題。20 世紀(jì)90年GF-1消霧劑組成的流滴消霧體系和臨安市塑料化工代以來(lái)隨著我國(guó)越冬日光溫室栽培面積迅速擴(kuò)大覆助劑廠W]流滴劑與WXJ消霧劑組成的流滴消霧體蓋流滴性棚膜而產(chǎn)生的霧氣較重對(duì)作物的不良影響系有良好的流滴消霧效果。按表4復(fù)合結(jié)構(gòu)生產(chǎn)的流表現(xiàn)得更為明顯。鞍山市園藝科學(xué)研究所的研究報(bào)告滴減霧型EVA多功能三層復(fù)合棚膜(厚度0.10mm )指出在日光溫室內(nèi)充滿霧氣的情況下近地面光照強(qiáng)在遼寧省沈陽(yáng)市郊區(qū)、遼中縣和鞍山地區(qū)等覆蓋越冬度比無(wú)霧時(shí)降低10% ~ 15% ,影響作物光合作用,并日光溫室( 10月中旬覆膜) ,流滴持效期為6個(gè)月以使作物發(fā)生病害6。按流滴必消霧"的迫切要求近上溫室內(nèi)無(wú)霧氣產(chǎn)生。有的企業(yè)在厚度0.08mm~年來(lái)我國(guó)一些農(nóng)膜生產(chǎn)企業(yè)采用添加消霧劑的方法,0.10mmEVA棚膜中添加1.5%~1.6%的WJ流滴加快開(kāi)發(fā)了EVA、PE流滴消霧耐老化棚膜。劑、0.3%的WXJ消霧劑、0.6%- 0.8%的無(wú)機(jī)保溫-聚烯烴多功能棚膜生產(chǎn)中采用的消霧劑為特殊型緩釋劑,也有較好效果。遼寧省鞍山市園藝科學(xué)研究表面活性劑即氟表面活性劑和/或硅表面活性劑其所的研究結(jié)果表明覆蓋流滴消霧棚膜不僅能提高作中有日本理研(株)的AF-18、日本東邦化學(xué)(株)的物的光照強(qiáng)度,而且能減輕作物病害使植株生長(zhǎng)發(fā)育AF- 1500氟表面活性劑和AF-7000硅表面活性劑》良好提前采收增加產(chǎn)量6]。塑料農(nóng)用聚烯烴棚膜功能化技術(shù)的創(chuàng)新2002年第5期(31卷)葉綠素b的吸收光譜主峰13。因此科學(xué)地選用轉(zhuǎn)光發(fā)單位、園藝科研單位的-條龍”合作開(kāi)發(fā)體系進(jìn)一劑是開(kāi)發(fā)轉(zhuǎn)光棚膜的技術(shù)關(guān)鍵。步發(fā)揮了作用促進(jìn)了新型功能助劑的應(yīng)用研究和功(2)棚膜中添加的紫外線吸收性助劑對(duì)轉(zhuǎn)光效果能性棚膜的改進(jìn)與創(chuàng)新。的影響轉(zhuǎn)光劑的聚集狀態(tài)及其分散性、棚膜中轉(zhuǎn)光劑5.1 EVA多功能三層復(fù)合棚膜的濃度對(duì)轉(zhuǎn)光效果的影響尚需深入研究。1993年我國(guó)研究開(kāi)發(fā)的EVA多功能三層復(fù)合棚( 3 )發(fā)射光譜的能量強(qiáng)度特別是稀土無(wú)機(jī)轉(zhuǎn)光劑膜于1997年實(shí)現(xiàn)工業(yè)化生產(chǎn)后主要生產(chǎn)企業(yè)在復(fù)合將綠光轉(zhuǎn)為紅光的能量強(qiáng)度及其衰減狀況不同地域、結(jié)構(gòu)設(shè)計(jì)、功能性助劑選擇、工藝技術(shù)改進(jìn)等方面又作不同季節(jié)日光幅射通量的變化對(duì)轉(zhuǎn)光劑轉(zhuǎn)光效果的影了大量研究工作使其達(dá)到設(shè)施園藝技術(shù)要求。響以及轉(zhuǎn)光棚膜對(duì)不同作物光合作用的影響關(guān)系也需園藝試驗(yàn)結(jié)果說(shuō)明:①散射光能量強(qiáng)度低。用散深入探討[13]。射光透過(guò)比率(霧度較大的棚膜覆蓋棚室，光溫效應(yīng)5功能性 棚膜的改進(jìn)與創(chuàng)新較差(見(jiàn)表5)。②低溫流滴性差的棚膜覆蓋越冬日光近年來(lái)功能性棚膜的生產(chǎn)技術(shù)已有明顯提高。主溫室不僅明顯降低透光和增溫效果而且大水滴落下要表現(xiàn)在:先進(jìn)的三層共擠復(fù)合吹膜工藝技術(shù)已在較對(duì)作物有嚴(yán)重危害。③覆蓋只流滴不消霧的棚膜不僅多企業(yè)生產(chǎn)中得到成功應(yīng)用;有的企業(yè)采用內(nèi)冷裝置降低作物的光照強(qiáng)度,而且易引起作物病害1415]。針提高了寬幅吹塑膜泡的穩(wěn)定性及棚膜的透明性并改善對(duì)存在的問(wèn)題,-些企業(yè)研究改進(jìn)了EVA多功能棚了棚膜的流滴性有的企業(yè)已采用國(guó)產(chǎn)三層復(fù)合寬幅膜的復(fù)合結(jié)構(gòu)并選擇性能良好的無(wú)機(jī)保溫-緩釋劑、吹膜機(jī)組,可生產(chǎn)寬度12m- 20m的功能性棚膜;-些與流滴劑配合效應(yīng)良好的消霧劑,提高了棚膜直射光企業(yè)改進(jìn)了吹塑膜泡插疊機(jī)構(gòu)和牽引卷取技術(shù),有效透過(guò)率增加了光溫效應(yīng);改善了棚膜低溫流滴性，延地解決了棚膜折疊部位蠕變問(wèn)題提高了棚膜平整性;長(zhǎng)了流滴持效期;使棚膜具有良好的流滴、消霧功能。改進(jìn)了母料制造工藝、樹(shù)脂與母料混合工藝及擠出工經(jīng)各地覆蓋 節(jié)能型越冬日光溫室取得了令人滿意的:藝技術(shù)使功能助劑在棚膜中均勻分散穩(wěn)定提高了功應(yīng)用效果1415]。能性棚膜的質(zhì)量。同時(shí)農(nóng)膜生產(chǎn)企業(yè)與功能助劑開(kāi)表5棚膜光學(xué)性能與溫度的關(guān)系( 1996年514.15]實(shí)驗(yàn)室檢驗(yàn)覆蓋越冬日光溫室觀測(cè)編號(hào)透光率/%霧度/%最高溫度/C最低溫度/C1996年2-190.027. 232.911.75-288.639.830.910.80489.525.826.310.61998年89.834.724.4近年來(lái)，我國(guó)已成功地開(kāi)發(fā)了EVA多功能復(fù)合2C~ 3C ,作物始收期約提前10天,增產(chǎn)增收8% ~棚膜系列產(chǎn)品。主要有:①北方高效節(jié)能越冬日光溫10%[16(表6)②早春晚秋大、中棚用高透光高保溫室用高透光高保溫流滴消霧耐老化EVA多功能復(fù)合流滴耐老化EVA棚膜{以中、低VA含量EVA樹(shù)脂為棚膜用VA含量高的EVA生產(chǎn))此膜初始透光率主要原料生產(chǎn)膜中VA含量一般為5%~6%)此≥90%初始霧度≤25%紅外線透過(guò)率≤25%流滴膜是廣大地區(qū)春提前、秋延后大中棚的較理想透明覆持效期6個(gè)月以上，棚內(nèi)無(wú)霧或有極輕霧,使用壽命蓋材料，也可用于冬季氣溫較高地區(qū)日光溫室覆蓋。18個(gè)月以.上。與流滴耐老化PE棚膜相比棚溫提高塑料2002年第5期(31卷)農(nóng)用聚烯烴棚膜功能化技術(shù)的創(chuàng)新表6北方高效節(jié)能越冬日光溫室用EVA多功能復(fù)合棚膜主要性能及應(yīng)用效果16]項(xiàng)目檢測(cè)試驗(yàn))結(jié)果拉伸強(qiáng)度縱向/橫向YMPa21. 6/20.4斷裂伸長(zhǎng)率(縱向/橫向Y%550/700直角撕裂強(qiáng)度(縱向/橫向)kN/m86.. 3/86.0透光率/%90.4霧度/%21. 8遠(yuǎn)紅外線透過(guò)率/%22.3紫外線透過(guò)率/%43.6拉伸強(qiáng)度保留率(縱向/橫向)%|75. 0/68. 9覆蓋棚室15個(gè)月(秦?cái)嗔焉扉L(zhǎng)保留率縱向/橫向Y%94.2/93.3皇島蔬菜研究所)85.3棚膜品種舊光溫室專用EVA棚膜| PE流滴防老化棚膜| PVC流滴防老化棚膜結(jié)露期66.265.059.4平均透光率/%通風(fēng)期70.4.68.261.5流滴性、最高最低溫流滴持效期/天> 180150180度試驗(yàn)結(jié)果(鞍山市園藝科學(xué)研究所)覆膜100天后流滴性等級(jí)1~2級(jí)(75d) ~3級(jí)2~3級(jí)平均最高溫度/C32.032. 533. 1平均最低溫度/C12.011.3.12. 1作物產(chǎn)值/元/畝)110001021095855.2聚烯烴長(zhǎng)壽 棚膜布較窄、MFR0.4的LDPE和催化劑殘留量很低、支多年來(lái)按我國(guó)國(guó)情和用戶要求而生產(chǎn)的耐老化鏈數(shù)較少、MFR 1.0的LLDPE共混樹(shù)脂并添加足夠棚膜多為較薄型棚膜(厚度0.06mm~0.10mm)其使量耐老化劑制得的厚度0.12mmPE棚膜在東北地區(qū)用壽命一般達(dá)到1.5~2年,與國(guó)外較厚(厚度使用壽命可達(dá)3年以上。1996 年某廠開(kāi)發(fā)的EVA多0.18mm~ 0.20mm )的棚膜相比,使用壽命有較大差功能棚膜(厚度0. 12mm )在遼寧省鞍山市園藝科學(xué)研距。幾年前一些企業(yè)研究開(kāi)發(fā)了長(zhǎng)壽棚膜(使用壽命究所連續(xù)覆蓋大棚3年零5個(gè)月,仍完好無(wú)損縱橫向≥3年)應(yīng)用結(jié)果表明,采用分子量較高、分子量分拉伸強(qiáng)度與斷裂伸長(zhǎng)保留率為60%以上(表7)表7EVA多功能三層復(fù)合棚膜耐老化性能試驗(yàn)結(jié)果17]初始性能連續(xù)覆蓋大棚3年零5個(gè)月測(cè)試結(jié)果棚膜厚度|棚中耐老化劑含量拉伸強(qiáng)度/MPa斷裂伸長(zhǎng)率/%拉伸強(qiáng)度保留率/%斷裂伸長(zhǎng) 保留率/%/mm/%縱向橫向0.120.5522.421.5430.5620.064.367.975.578.6說(shuō)明覆膜地點(diǎn)遼寧省鞍山市園藝科學(xué)研究所覆棚時(shí)間:1996年10月20日研究結(jié)果表明按分子量、分子量分布、支鏈數(shù)、壽 棚膜但按我國(guó)廣大菜農(nóng)節(jié)省-次性覆膜費(fèi)用的要MFR、過(guò)渡金屬離子含量等各項(xiàng)指標(biāo)要求選用樹(shù)脂;求預(yù)測(cè)今后若干年內(nèi)仍將以較薄型棚膜為主因此更采用高效耐老化體系適當(dāng)增加其添加量并確保耐老需穩(wěn)定提高功能性棚膜耐老化性能?；瘎┰谂锬ぶ芯鶆蚍稚词褂玫攸c(diǎn)、環(huán)境條件合理增5.3茂金 屬聚乙烯棚膜加棚膜厚度(≥0.15mm) ,并嚴(yán)格控制厚度偏差等是近年來(lái)，以茂金屬線性低密度聚乙烯( Exxon公司生產(chǎn)聚烯烴長(zhǎng)壽棚膜的關(guān)鍵。我國(guó)主要農(nóng)膜生產(chǎn)企業(yè)350D60mLLDPE)和LDPE共混樹(shù)脂為原料,添加適用掌握的技術(shù)已能生產(chǎn)接近和達(dá)到國(guó)外棚膜耐老化水量高效耐老化劑生產(chǎn)的薄型高強(qiáng)度高光效棚膜已開(kāi)發(fā)平適用于我國(guó)現(xiàn)代工廠化園藝設(shè)施工程的聚烯烴長(zhǎng)成功并在有的企業(yè)批量生產(chǎn)。據(jù)沈陽(yáng)華龍農(nóng)地膜制塑料農(nóng)用聚烯烴棚膜功能化技術(shù)的創(chuàng)新2002年第5期(31卷)造有限公司的研究結(jié)果此膜的拉伸強(qiáng)度、屈服強(qiáng)度、膜、PVC棚膜相近)覆蓋棚室后增溫效果良好(表8~穿刺強(qiáng)度明顯高于普通耐老化PE棚膜，并具有優(yōu)異11 )的光學(xué)性能特別是散射光透過(guò)比率低(與純EVA薄表8 mLLDPE寬幅棚膜力學(xué)性能18]拉伸強(qiáng)度/MPa斷裂伸長(zhǎng)率/%| 直角撕裂強(qiáng)度/( kVm)編號(hào)折徑x厚度/mm吹脹比牽伸比縱向橫向| 021034000x0. 0881.8213.731.535.1565685128.0131.0| 021044000x 0.06618.327.331.8675124.2128. 9| 108293500x 0.0691.5920.025. 928.2590120.1120.0| 109204000x0.063 .19.230.6535746124.2 .128.9表9不同棚膜抗穿刺性能比較18]共混樹(shù)脂350D60 mLLDPE與18D LDPE0209AA LLDPE與18D LDPE02103021040210102102平均厚度/pm .66 .106)3單位厚度穿刺力/( N/um)2.190.920.98穿刺力/N195100995抗穿刺性能單位厚度穿刺能量/( MJ/um)16285232穿刺能量/M]14418535525743104說(shuō)明某公司研究中心檢測(cè)結(jié)果表10不同棚膜透光率、霧度、紅外線透過(guò)率比較18] .棚膜編號(hào):試樣厚度/mm透光率/%霧度/%7pm ~ 11um紅外線透過(guò)率/%350D60mLLDPE0.0690.89.972.21與18D LDPE :0.0889.811.370.560209AA LLDPE89.525. 268. 32與18D LDPE表11不同棚膜覆 蓋越冬緩凍大棚光溫效應(yīng)觀測(cè)結(jié)果18]觀測(cè)平均結(jié)果觀測(cè)時(shí)間棚膜編號(hào)最高氣溫/C最低氣溫/C81.010.3- 8.182.5-7.42000年11月27日~30日75. 28.4-7.175.58.3-8.130.1-2.829. 5-3.12001年3月下旬29.6一3.231.0-3.3注遼寧省鞍山市園藝科學(xué)研究所2000年11月~ 2001年3月。遼寧省鞍山市郊區(qū)、北寧市和沈陽(yáng)市于洪區(qū)于歷- 30C低溫、大雪7場(chǎng)。2001年3月下旬至4月份2000年11月下旬用厚度0.06mm、0.08mm耐老化經(jīng)歷6~7級(jí)大風(fēng)多起棚膜無(wú)破損現(xiàn)象。mLLDPE寬幅棚膜覆蓋越冬日光溫室和緩凍大棚經(jīng)ExxonMobil公司EXCEED mLLDPE( 350D60 )分塑料2002年第5期31卷)農(nóng)用聚烯烴棚膜功能化技術(shù)的創(chuàng)新子量較高、分子量分布較窄、短支鏈分布較窄。據(jù)稱,個(gè)月(經(jīng)歷4~9月份高溫季節(jié))縱橫向拉伸強(qiáng)度保留殘留催化劑已失活”處理。以mLLDPE為主要基礎(chǔ)值為22.57/20.93MPa,縱橫向斷裂伸長(zhǎng)率保留值為樹(shù)脂(共混分子量較高的LDPE ) ,并采用高效6911/364%/621%縱橫向斷裂伸長(zhǎng)保留率分別為79.1%B215耐老化體系,能制得耐老化性能良好的薄型(厚和92.0%可持續(xù)使用。此膜不僅具有高效耐光氧化度0.06mm~ 0.08mm )mLLDPE棚膜。從表12可見(jiàn),性能,而且耐熱氧化性能良好。從表13可見(jiàn),覆蓋棚厚度0.06mm耐老化mLLDPE棚膜(編號(hào)02104 ,膜室10個(gè)月(經(jīng)歷4~9月份高溫季節(jié)) ,骨架間與骨架中6911含量0.32% ,B215 含量0.08% )覆蓋棚室10處棚膜力學(xué)性能無(wú)明顯差異。表12采用6911/B215 體系生產(chǎn)的耐老化mLLDPE覆蓋大棚后力學(xué)性 能變化18]棚膜編號(hào)0210302104棚膜厚度/mm0.0880.06669110.280.32膜中耐老化劑含量/%B2150.07.0.08縱向27. 525.2拉伸強(qiáng)度/MPa橫向33.6474362斷裂伸長(zhǎng)率/ %橫向738715覆蓋大棚6個(gè)月82.889.7拉伸強(qiáng)度保留率/%87. 5100.694.881.2斷裂伸長(zhǎng)保留率/%94.796.622. 0622. 5728. 6820. 93426364斷裂伸長(zhǎng)率/%覆蓋大棚10個(gè)月70.082.781.765.875.479. 1斷裂伸長(zhǎng)保留率/ %95.992.0注:(1)覆膜地點(diǎn)鞍山市園藝科學(xué)研究所覆蓋時(shí)間2000年11月14日;(2)覆蓋大棚6個(gè)月力學(xué)性能由某公司研究中心檢測(cè)。表13采用6911/B215 體系生產(chǎn)的耐老化mLLDPE棚膜覆蓋棚室后骨架間與骨架處力學(xué)性能比較18]骨架間骨架處棚膜棚膜|膜中耐老化取樣檢拉伸強(qiáng)度| 斷裂伸長(zhǎng)率拉伸強(qiáng)度斷裂伸長(zhǎng)率厚度劑含量/%覆蓋棚室地點(diǎn)與日期編號(hào)/mm測(cè)時(shí)間/MPa/%6911 B215/天縱向橫向「縱向|橫向|縱向橫向「縱向橫向021030.088 | 0.28 | 0.07 鞍山市園藝科學(xué)研究所鋼管骨架| 316 22.0628. 68 426.0657.022.16416.0 |021040.0660.32 0.08 拱型大棚200年11月14日316 22. 57 | 20.93 364. 0621.021.4322. 78 288. 8673.8| 021030.088| 0.28 0.07 鞍山市園藝科學(xué)研究所鋼管骨架鞍川_ 316 19. 6528.00322.5728.819.25 26.45288.1|723.1021040.066 0.32 | 0.08 型日光室200年11月10日316 22. 99 | 28.89 387.5|724. 421.04 22. 11|281.7660.0沈陽(yáng)華龍農(nóng)地膜制造有限公司日021040.066 | 0.32| 0.08光溫室2000年12月6日29819.60|26.30326.3733.1 19.25 24.34 328.1717.0注沈陽(yáng)華龍農(nóng)地膜制造有限公司院內(nèi)日光溫室于2000年12月6日覆蓋02104棚膜后至2001年6月初一直處于封閉狀況,5月份氣溫升高時(shí)仍未通風(fēng)降溫棚室內(nèi)干燥高熱時(shí)間較長(zhǎng)。塑料農(nóng)用聚烯烴棚膜功能化技術(shù)的創(chuàng)新2002年第5期(31卷)沈陽(yáng)華龍農(nóng)地膜制造有限公司設(shè)計(jì)的三層復(fù)合結(jié)390nm)透過(guò)率20%~25%。覆蓋此膜培育水稻秧苗構(gòu)即內(nèi)層為L(zhǎng)DPE與EVA( 14/0.7牌號(hào))共混樹(shù)脂能促進(jìn)秧苗光合作用，,并防止高低溫傷苗。有資料指(控制該層擠出機(jī)最高溫度為185C),外、中層為出降低紫外線透過(guò)率能抑制病原菌繁殖,防止稻瘟mLLDPE與LDPE共混樹(shù)脂,三層均添加6911/B215病。多年試驗(yàn)結(jié)果表明,與覆蓋等厚(0.06mm)普通耐老化劑和FY-2流滴劑(外、中、內(nèi)層流滴劑添加量PE薄膜相比覆蓋此膜能培育葉綠素含量和干物質(zhì)含分別為1.0%.1.6%、1.4% )生產(chǎn)的厚度0.08mm~量較高、根系發(fā)達(dá)、分蘗率較高的水稻秧苗。插秧后，0.09mm棚膜覆蓋棚室4個(gè)月結(jié)滴面積20%~30%。在正常田間管理?xiàng)l件下可使水稻增產(chǎn)3% ~ 5%(表試驗(yàn)結(jié)果表明此膜適用于早春、晚秋大棚覆蓋。14b阻隔紫外線的棚膜不能滿足花青苷合成的要求5.4 專用化棚膜而且不利于草萄栽培中輔助授粉蜜蜂的正?；顒?dòng)。按在功能性棚膜的基礎(chǔ)上,-些企 業(yè)按作物生長(zhǎng)發(fā)紫色茄子、草莓栽培要求,-些企業(yè)已開(kāi)發(fā)紫外線透過(guò)育對(duì)光溫環(huán)境和光質(zhì)等要求開(kāi)發(fā)生產(chǎn)了專用化棚膜,率較高的EVA多功能三層復(fù)合棚膜其特點(diǎn)是透光主要有水稻育秧藍(lán)光膜、煙草育苗膜、葉菜栽培膜、紫率≥89%霧度≤28%遠(yuǎn)紅外線( 7pm~ 11pm )透過(guò)茄子栽培膜、草莓栽培膜、人參栽培膜等。率≤30%紫外線290nm~ 390nm )透過(guò)率≥40%(近水稻育秧藍(lán)光膜的特點(diǎn)是:透光率75%一80%，紫外 線透過(guò)率較高)流滴持效期≥5個(gè)月并具有消透過(guò)棚膜可見(jiàn)光譜具有藍(lán)光(400nm~500nm)與紅光霧功能。采用此膜覆蓋棚室栽培紫色茄子、草莓果實(shí)( 600nm ~ 700nm")雙峰”特性，散射光透過(guò)比率40%著色正常并能使輔助授粉的蜜蜂正?；顒?dòng),有利于提~50%,遠(yuǎn)紅外線透過(guò)率較低,紫外線(290nm~高草莓的品質(zhì)。表14水稻育秧用藍(lán)光PE膜覆蓋小拱棚育苗應(yīng)用效果薄膜品種藍(lán)光多功能PE棚膜普通PE棚膜項(xiàng)目與結(jié)果(厚度0. 06mm)(厚度0.06mm)株高/cm13. 8013.21葉齡/片4.02第1葉綠葉/%5750第2葉長(zhǎng)/ cm4.814.37第3葉長(zhǎng)/ cm6.535.85.秧苗生育狀況第2葉鞘長(zhǎng)/ cm3.493.23莖基寬/mm3.653.59根數(shù)/條:12.4911.95分蘗率/ %43020株干重/%1.1751.11氮含量/%4.8754.811磷含量/%1.091.10植株成分鉀含量/%2. 8552.610葉綠素含量/%8.257.51水份/%82.7482. 83畝穗數(shù)/萬(wàn)28.9，27.2總粒數(shù)82.682.1每穗粒數(shù)成粒數(shù)78. 976.7產(chǎn)量千粒重/g26實(shí)測(cè)畝產(chǎn)/kg596. 7563.7增產(chǎn)/%+5.9 :注遼寧省稻作研究所吳--才王玉山等試驗(yàn)結(jié)果。塑料2002年第5期31卷)農(nóng)用聚烯烴棚膜功能化技術(shù)的創(chuàng)新6涂覆型流滴消霧劑的開(kāi)發(fā)應(yīng)用(3)EVA高透光高保溫流滴消霧耐老化棚膜是北功能性棚膜的流滴持效期與棚膜壽命同步，是設(shè)方節(jié)能型越冬日光溫室的較理想的新型覆蓋材料，進(jìn)施園藝對(duì)透明覆蓋材料的最高要求。國(guó)外-些設(shè)施園一步擴(kuò)大應(yīng)用必將取得良好效果。藝技術(shù)的先進(jìn)國(guó)家在此方面的研究已取得突破性進(jìn)(4 )以轉(zhuǎn)綠光為主的雙能轉(zhuǎn)光劑"的開(kāi)發(fā)應(yīng)用已展。日本以mLLDPE為基材開(kāi)發(fā)成功壽命為4~ 6年取得進(jìn)展對(duì)人們關(guān)注的有關(guān)問(wèn)題需深入研究。的耐老化棚膜,同時(shí)采用涂覆流滴劑的方式實(shí)現(xiàn)了流( 5 )洛種專用棚膜的開(kāi)發(fā)應(yīng)用已取得明顯效果在滴性與耐老化性同步。韓國(guó)的同類研究也取得了可喜努力推廣已有專用化棚膜的同時(shí),需按不同作物對(duì)光成果。多年實(shí)踐證明，采用傳統(tǒng)的添加型流滴劑是難質(zhì)和光溫環(huán)境要求進(jìn)-步研究開(kāi)發(fā)新型專用化棚膜。以達(dá)到.上述目的的。(6徐覆型流滴消霧劑的開(kāi)發(fā)應(yīng)用是北方越冬溫國(guó)內(nèi)起初僅把涂覆型流滴劑作為多功能棚膜流滴室用棚膜功能化的發(fā)展方向,應(yīng)列為重點(diǎn)課題加快研性失效時(shí)的補(bǔ)救措施。近年來(lái),隨著涂覆型流滴劑應(yīng)究。用的迅速推廣,國(guó)內(nèi)對(duì)涂覆型長(zhǎng)效流滴消霧劑也開(kāi)始參考文獻(xiàn):了應(yīng)用研究并取得良好效果。鞍山市園藝科學(xué)研究[1]楊明錦.塑料在設(shè)施農(nóng)業(yè)中的應(yīng)用[ C]中國(guó)塑料加工工所于2000年10月在沈陽(yáng)華龍農(nóng)地膜制造有限公司生業(yè)協(xié)會(huì).西部大開(kāi)發(fā)塑料論壇論文集( 2001. 8新疆):產(chǎn)的薄型高強(qiáng)度高光效mLLDPE棚膜(厚度0.06mm308- 317.- 0.08mm ,透光率89.8% ~ 90.8%霧度9.9%- [2] 陳宇高繼志新型農(nóng)膜研究開(kāi)發(fā)的進(jìn)展C1全國(guó)塑料加工工業(yè)信息中心99年會(huì)論文.西安1999.6.11.3%表面涂刷上海石化多綸油劑發(fā)展有限公司生[3]秦立潔.基礎(chǔ)樹(shù)脂分子結(jié)構(gòu)與農(nóng)膜耐候性無(wú)滴性的關(guān)系產(chǎn)的外涂型流滴消霧劑(每畝用量1.5kg~2kg,用9. [J]塑料.2000 29( 1 )26.倍水稀釋后使用)覆蓋越冬日光溫室后觀測(cè)流滴持[4]陳宇,莊嚴(yán)吳瑞征.聚烯烴新型高效光穩(wěn)定劑在農(nóng)用棚效期大于6個(gè)月,無(wú)霧氣產(chǎn)生。在室外最低溫度膜中的應(yīng)用J]中國(guó)塑料2000 14(2)68 -73.30C、最高溫度-16C時(shí)觀測(cè)覆蓋外涂流滴消霧劑的[5]胡守文戴雅東趙志超等.聚烯烴棚膜高效耐老化體mLLDPE棚膜(厚度0.06mm )的日光溫室內(nèi),中午氣系的應(yīng)用研究C]中國(guó)農(nóng)用塑料應(yīng)用技術(shù)學(xué)會(huì)農(nóng)用塑溫為18.5C透光率為78.9%。越冬后,次年3月下料制品分會(huì)2001年年會(huì)論文.汕頭.旬實(shí)測(cè)透光率為81.8% ~ 83.3%(同期覆蓋的EVA[6]戴雅東.減霧型棚膜在日光溫室蔬菜生產(chǎn)中應(yīng)用的研究多功能三層復(fù)合棚膜實(shí)測(cè)透光率為81.1% 51920][C]中國(guó)農(nóng)用塑料應(yīng)用技術(shù)學(xué)會(huì)農(nóng)用塑料制品分會(huì). '99年會(huì)論文,1999 9.北京市化學(xué)工業(yè)研究院針對(duì)可影響的成膜物質(zhì)結(jié)構(gòu)與[7] 陳宇高繼志. PE. EVA流滴減霧棚膜的開(kāi)發(fā)與應(yīng)用J ]組成、涂層與膜基的附著性、流滴消霧成分等因素進(jìn)行中國(guó)塑料2000 14( 4):1- 10.了系統(tǒng)研究試制產(chǎn)品已體現(xiàn)了良好的應(yīng)用效果,并準(zhǔn)[8]王學(xué)軍.新型流滴減霧體系的研究和開(kāi)發(fā)應(yīng)用J 1中國(guó)備推廣其研究成果。塑料2001 15(9)54-58.應(yīng)用涂覆型長(zhǎng)效流滴消霧體系引發(fā)的不僅僅是流[9]廉世勛毛向輝吳振國(guó)等. CaSCu+ Eu2+的光致發(fā)光滴消霧持效性的提升，還將導(dǎo)致流滴消霧性棚膜加工及其在農(nóng)業(yè)生產(chǎn)中的應(yīng)用J]發(fā)光學(xué)報(bào)1997 ,18(2): .設(shè)備、工藝、應(yīng)用技術(shù)等諸多方面的變革應(yīng)引起助劑、166- 173.棚膜、設(shè)備、園藝等相關(guān)單位的關(guān)注。[10] 廉世勛李承志吳振國(guó)等.農(nóng)用轉(zhuǎn)光劑及轉(zhuǎn)光膜開(kāi)發(fā)7結(jié)語(yǔ)進(jìn)展J1中國(guó)塑料2000 ,149)1-4.(1樹(shù)脂的分子結(jié)構(gòu)、熔體流動(dòng)速率、過(guò)渡金屬離[11]北京華盾塑料公司.高光能系列農(nóng)膜說(shuō)明書(shū)[ R ]子含量與棚膜耐老化性能等有重要關(guān)系建議石化企[12] 李建宇張頌培，曾紅.稀土配位化合物光轉(zhuǎn)換劑的設(shè)計(jì). [J]中國(guó)塑料,1999 13(1)44-47.業(yè)按功能性棚膜發(fā)展的需求加快開(kāi)發(fā)棚膜專用樹(shù)脂。[13]沈陽(yáng)華龍農(nóng)地膜制造有限公司.轉(zhuǎn)光棚膜研究階段性技mLLDPE棚膜具有優(yōu)異的力學(xué)性能與光學(xué)性能需進(jìn)術(shù)總結(jié)(內(nèi)部資料I R ].2001 ,10.一步開(kāi)發(fā)應(yīng)用。[ 14] 戴雅東高繼志陳宇等.功能性聚烯烴棚膜在北方園(2近年來(lái)，我國(guó)開(kāi)發(fā)的6911/B215耐老化體系、藝設(shè)施上的應(yīng)用J]中國(guó)塑料2001 ,155)49 - 56.流滴消霧體系應(yīng)用效果良好性能價(jià)格比合理宜在功(下轉(zhuǎn)61頁(yè))塑料期刊文摘2002年第5期(31卷)優(yōu)越的水溶性,例如:通過(guò)T型機(jī)頭流化成公司成功研究開(kāi)發(fā)出回收再生延的100yum厚的薄膜完全溶于水中當(dāng)PET改性劑”AR-P-1000” 和’AR-P-水溫為5C時(shí),需4分鐘;水溫為25C1100”兩種牌號(hào)推向市場(chǎng)。時(shí)需2分鐘;水溫為50C時(shí)只需1分AR-P"回收再生改性劑的主要特(日X7萬(wàn)入千以夕又》第53卷 第2期第54~55頁(yè)2002年鐘完全溶解。③能夠生物降解,是環(huán)保點(diǎn)是①使用時(shí)不需要進(jìn)行干燥處理。型塑料成型材料。通過(guò)對(duì)工口了于人②在室溫下非常穩(wěn)定。③適用于所有的由于聚乙烯醇PVA )塑料熱分解溫AXPVA進(jìn)行生物降解試驗(yàn)法進(jìn)行試驗(yàn)塑料成型加工設(shè)備。④能夠任意著色。度接近熔點(diǎn),因此無(wú)法進(jìn)行熔融成型加評(píng)價(jià),經(jīng)過(guò)28天后,生物降解達(dá)到⑤可直接進(jìn)行共混添加。⑥提高了工只能成型加工薄膜、纖維等制品,限54% ,77天后為88%。:(劉際澤)PET回收再生成型材料的沖擊強(qiáng)度。制了PVA塑料的使用。針對(duì)上述問(wèn)題,由于AR-P"以微細(xì)狀態(tài)分散在回收由日本合成化學(xué)公司成功研究開(kāi)發(fā)出工PET成型材料中,在 成型加工剪切力的口了元AX PVA共聚物,AX-400 TN作用下相互界面張力小。”AR-P" 與回?cái)D出級(jí)、AX-2000注射級(jí)、AX-300中空收PET成型材料粘度比為1分散好改吹塑級(jí)等能夠進(jìn)行熔融成型加工,即注(日X7寧久千夕久工一》>第48卷善了回收PET成型材料的沖擊強(qiáng)度,例射、擠出、吹塑、熱成型等各種塑料加工第1期第129~132頁(yè)2002年如當(dāng)添加5% AR-P"時(shí) 缺口沖擊強(qiáng)度方法制備各種成型制品還保持其具有由2kJ/m2提高到5.5kJ/m2。在- 10C優(yōu)異的水溶性。日本2000年4月全面實(shí)施容器回時(shí)低溫沖擊強(qiáng)度由1.8kJ/m2 提高到工口行AXPVA塑料具備的特收法2001年回收PET瓶達(dá)到17萬(wàn)噸,5k]/m2。⑦改善了回收再生PET成型點(diǎn)是①優(yōu)異的成型加工性能。工口口僅達(dá)到回收率的40%。為了解決PET材料的粘度提高了PET熔融成型材料亍，AX的熔點(diǎn)為200C~210C,成型回收再利用的技術(shù)難題。由日本戶口的流動(dòng)性能適宜成型加工形狀復(fù)雜異加工溫度在210C ~ 230C范圍內(nèi)。②形材等擠出成型制品。(上接26頁(yè))[15]陳宇高繼志戴雅東等.北方園藝設(shè)施用聚烯烴棚膜[18]高繼志胡守文戴雅東等.茂金屬聚乙烯棚膜的研究研究開(kāi)發(fā)的進(jìn)展[ C]中國(guó)塑料加工工業(yè)信息中心(內(nèi)部資料IR]2001 ,10.2001年會(huì)論文.[19]高繼志.EVA多功能三層復(fù)合棚膜的研究J]中國(guó)塑[16] 秦立潔.高效節(jié)能日光溫室專用棚膜的研究與開(kāi)發(fā)[ J]料,1999 ,13(2)42- 49.中國(guó)塑料,1999 ,13( 1 )60-69..[20]高繼志.北方越冬日光溫室用PE、EVA棚膜有關(guān)問(wèn)題的[17]高繼志. 遼寧省農(nóng)用塑料實(shí)驗(yàn)廠EVA 多功能棚膜技術(shù)研究J]中國(guó)塑料,1999 136)66 -73.總結(jié)內(nèi)部資料IR ].2000 ,12.(本文編輯WJW)(上接47頁(yè))蚜、溫室粉虱有明顯的誘殺效果是植物保護(hù)無(wú)公害化(3)把銀紋和黃色薄膜的忌避、誘殺效果用于露地的有效措施,也是蟲(chóng)情疫報(bào)的重要方法。黃色PVC自作物和大棚溫室植株的防治病蟲(chóng)害將對(duì)蔬菜、瓜果、粘薄膜比使用涂膠黃紙可大幅度降低使用成本、減低花卉、煙葉、棉花的無(wú)農(nóng)藥生產(chǎn)帶來(lái)很好的經(jīng)濟(jì)效益和菜農(nóng)負(fù)擔(dān)。社會(huì)效益。(2紅色和黑色兩種銀紋地膜或懸掛于田間的銀參考文獻(xiàn):紋帶對(duì)煙葉、棉花、蔬菜、花卉、瓜果害蟲(chóng)有很好的忌[1]張彩霞. 美洲斑潛蠅的普查和防治[ J ]植物檢疫,1997年避與驅(qū)趕效果。對(duì)防治蟲(chóng)害或由害蟲(chóng)傳播的植物病毒[2]彭煒.四川攀西地區(qū)斑潛蠅發(fā)生和綜合防治研究J]西也有防治效果。
