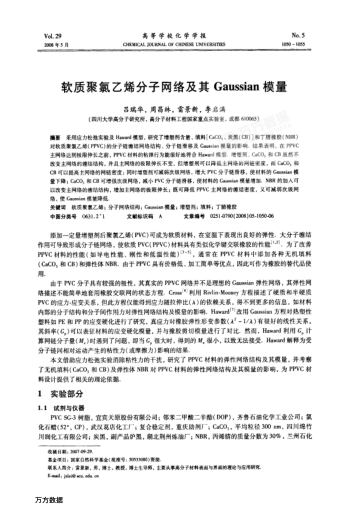

采用應(yīng)力松弛實(shí)驗(yàn)及Haward模型, 研究了增塑劑含量、填料[CaCO3、炭黑(CB)]和丁腈橡膠(NBR)對軟質(zhì)聚氯乙烯(PPVC)的分子鏈纏結(jié)網(wǎng)絡(luò)結(jié)構(gòu)、分子鏈滑移及Gaussian模量的影響. 結(jié)果表明, 在PPVC主網(wǎng)絡(luò)達(dá)到極限伸長之前, PPVC材料的粘彈行為能很好地符合Haward模型. 增塑劑、 CaCO3和CB雖然不改變主網(wǎng)絡(luò)的纏結(jié)結(jié)構(gòu), 并且主網(wǎng)絡(luò)的極限伸長不變, 但增塑劑可以降低主網(wǎng)絡(luò)的網(wǎng)鏈密度, 而CaCO3和CB可以提高主網(wǎng)絡(luò)的網(wǎng)鏈密度;同時(shí)增塑劑可減弱次級網(wǎng)絡(luò), 增大PVC分子鏈滑移, 使材料的Gaussian模量下降;CaCO3和CB可增強(qiáng)次級網(wǎng)絡(luò), 減小PVC分子鏈滑移, 使材料的Gaussian模量增加. NBR的加入可以改變主網(wǎng)絡(luò)的纏結(jié)結(jié)構(gòu), 增加主網(wǎng)絡(luò)的極限伸長;既可降低PPVC主網(wǎng)絡(luò)的纏結(jié)密度, 又可減弱次級網(wǎng)絡(luò), 使Gaussian模量降低.
