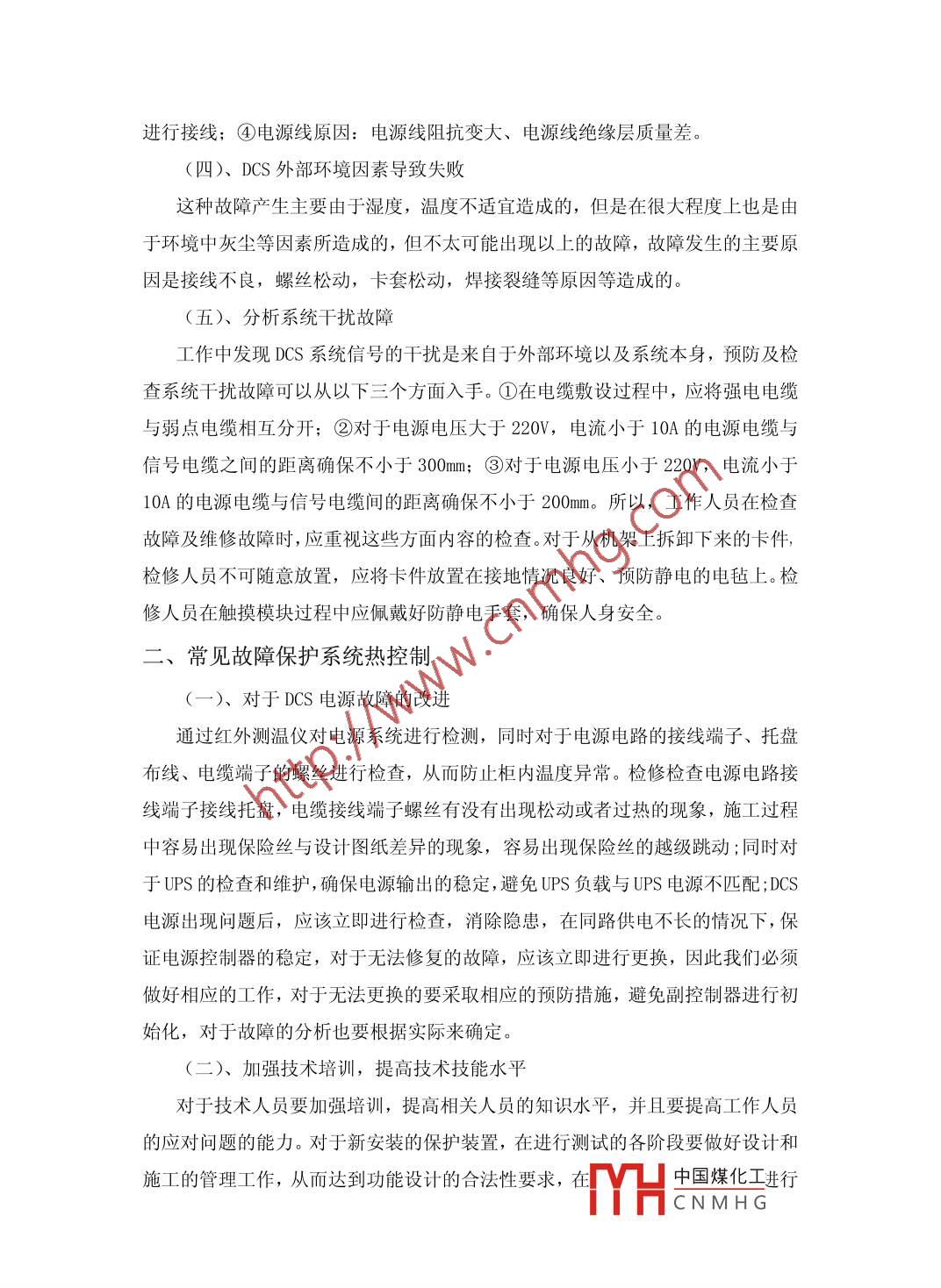

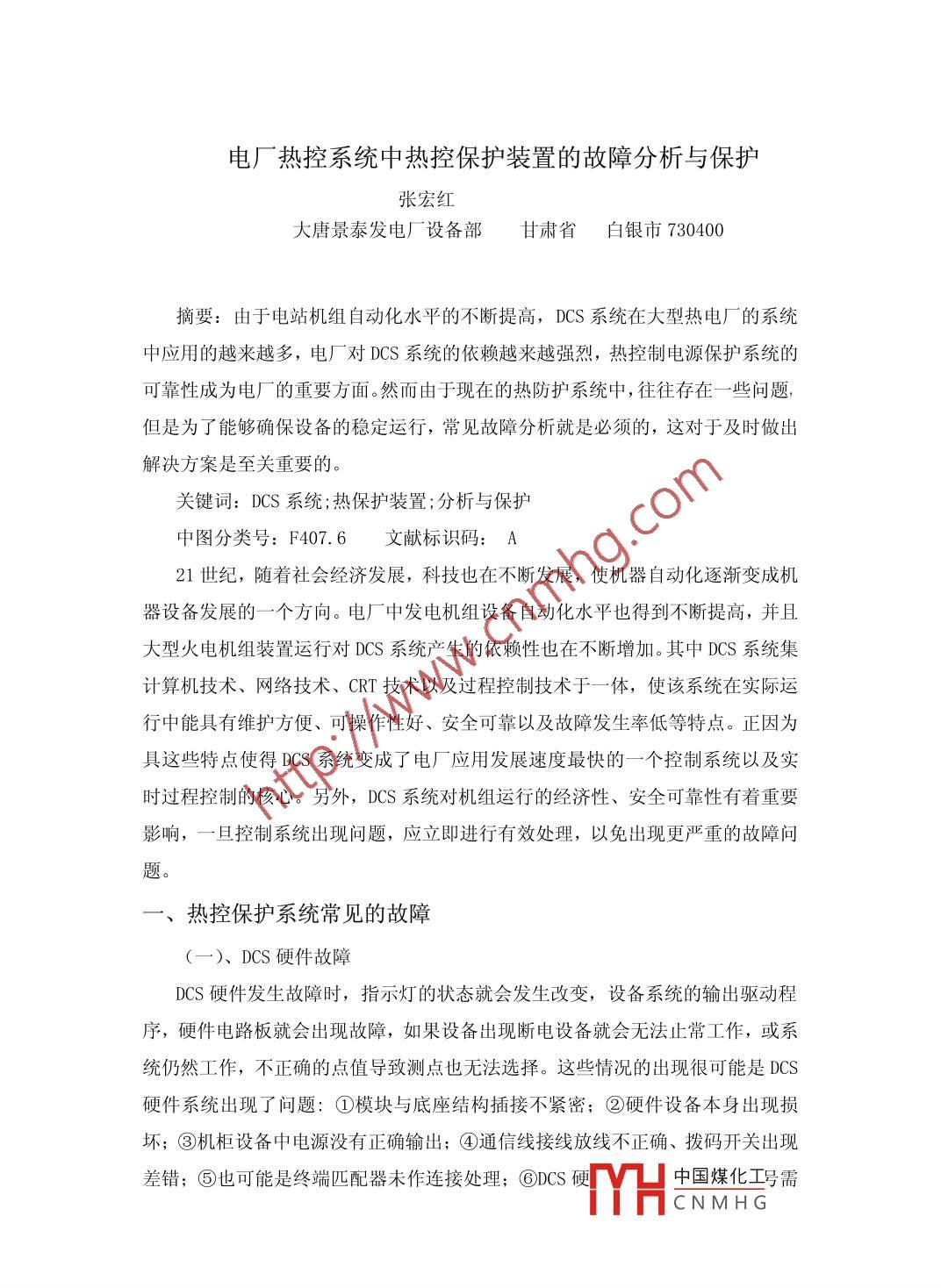

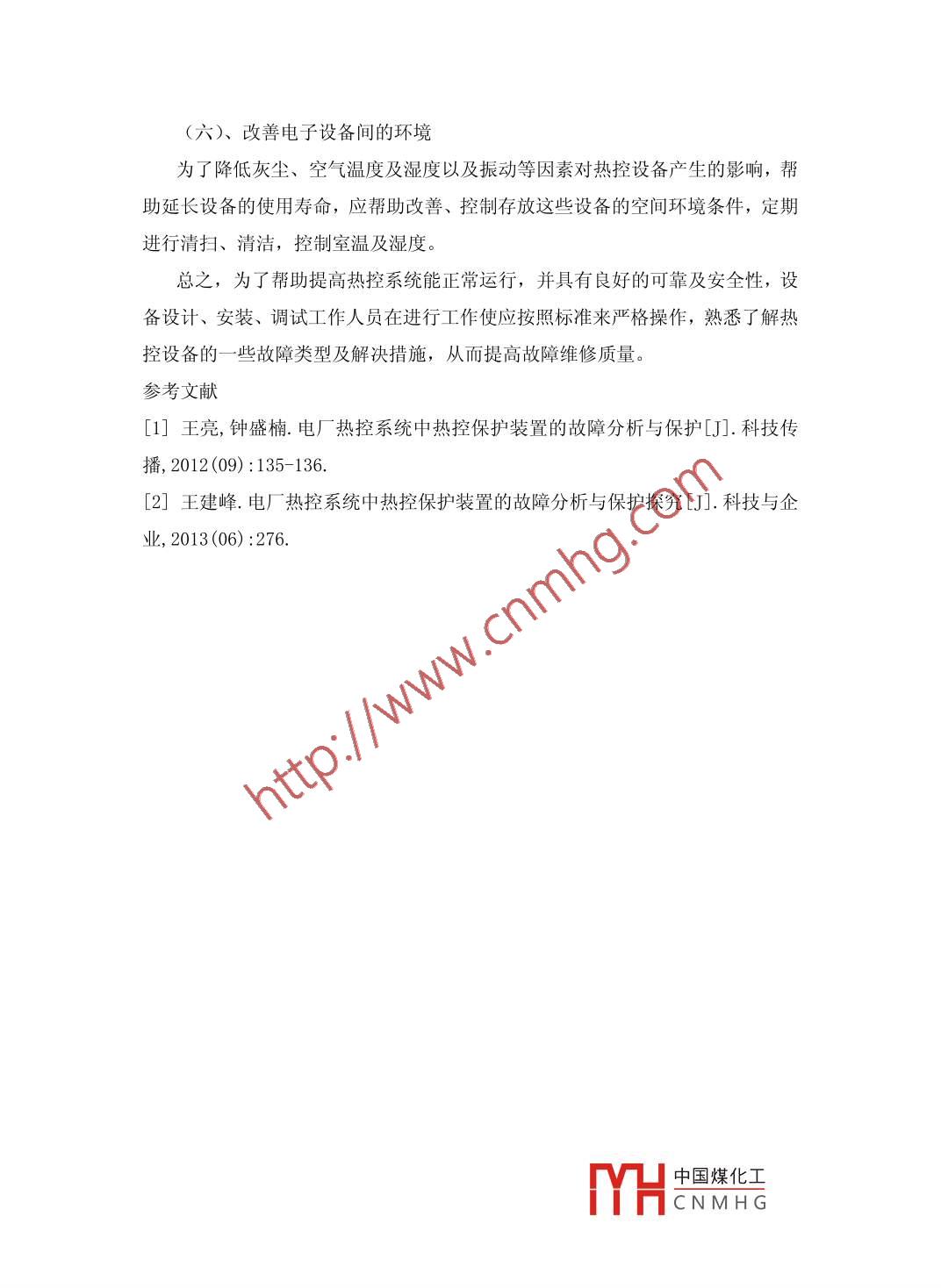

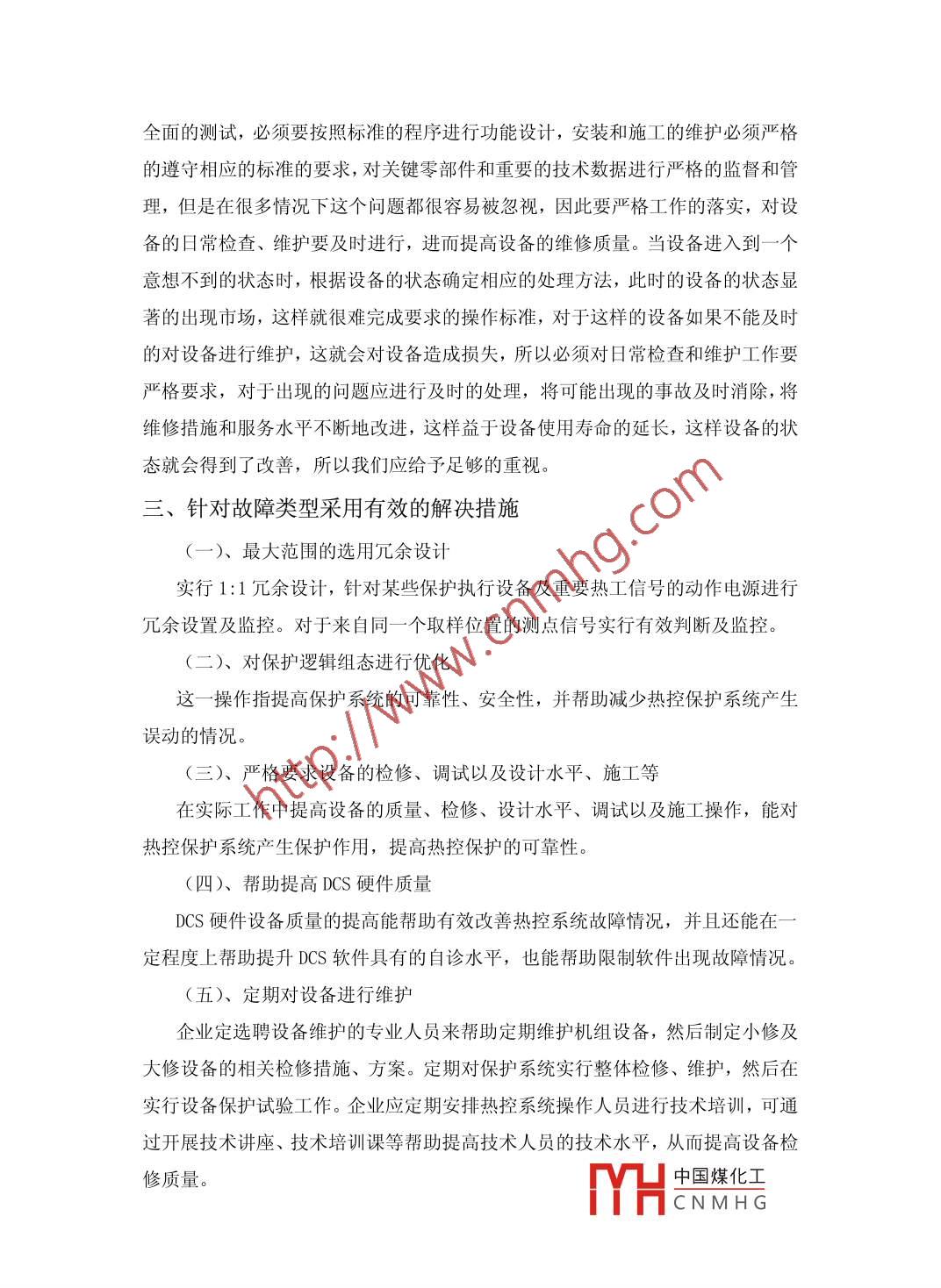

電廠熱控系統中熱控保護裝置的故障分析與保護張宏紅大唐景泰發電廠設備部甘肅省白銀市730400摘要:由于電站機組自動化水平的不斷提高,DCS系統在大型熱電廠的系統中應用的越來越多,電廠對DCS系統的依賴越來越強烈,熱控制電源保護系統的可靠性成為電廠的重要方面。然而由于現在的熱防護系統中,往往存在一些問題,但是為了能夠確保設備的穩定運行,常見故障分析就是必須的,這對于及時做出解決方案是至關重要的。關鍵詞:DCS系統;熱保護裝置;分析與保護中圖分類號:F407.6文獻標識碼:A21世紀,隨著社會經濟發展,科技也在不斷發展,使機器自動化逐漸變成機器設備發展的一個方向。電廠中發電機組設備自動化水平也得到不斷提高,并且大型火電機組裝置運行對DCS系統產生的依賴性也在不斷增加。其中DCS系統集計算機技術、網絡技術、CRT技術以及過程控制技術于一體,使該系統在實際運行中能具有維護方便、可操作性好、安全可靠以及故障發生率低等特點。正因為具這些特點使得DCS系統變成了電廠應用發展速度最快的一個控制系統以及實時過程控制的核心。另外,DCS系統對機組運行的經濟性、安全可靠性有著重要影響,一旦控制系統岀現問題,應立即進行有效處理,以免出現更嚴重的故障問題熱控保護系統常見的故障(一)、DCS硬件故障DCS硬件發生故障時,指示燈的狀態就會發生改變,設備系統的輸出驅動程序,硬件電路板就會出現故障,如果設備出現斷電設備就會無法止常工作,或系統仍然工作,不正確的點值導致測點也無法選擇。這些情況的出現很可能是DCS硬件系統岀現了問題:①模塊與底座結構插接不緊密;②硬件設備本身岀現損壞;③杋柜設備中電源沒有正確輸岀;④通信線接線放線不正確、撥碼開關出現差錯;⑤也可能是終端匹配器未作連接處理;⑥D(zhuǎn)CS硬YHS中國煤化馬號需CNMHG求的類型存在差異。二)、DCS軟件故障般來說在投產調試階段,系統軟件的升級和修改會造成DCS軟件出現故障,這主要是由軟件的錯誤引起的。由于應用軟件有一個沉重的交叉配置,因此要滿足工作過程中所需的工作人員的工作量和復雜性的特點,在通信過程中,以避免出現漏洞,進而減少軟件出現錯誤,不同的軟件故障的原因也各不相同:①系統輸出未能驅動設備運作;②計算機加電可造成硬件板發生故障;③打印機設備不能正常運行;④由于網絡通信過于繁忙造成系統管理發生混亂;⑤系統數據庫點組態不能與對應信號通道的連接信號進行良好匹配;⑥D(zhuǎn)CS系統在運行過程中的對應測點數值顯示不正確、系統設備不運行。下圖為主備系統的切換故障診斷mcP5613CP5613冗余系統g三)、故障接地系統和電源故障類型:①地極原因:如果地極電阻變大,就會造成地網與地極斷開;②電源質量原因:頻率及電壓等相關技術指標與規定不符或者是電源接頭連接不良、設備連線出錯等;③電源連線故障問題:電源線接中國煤化工CNMHG沒有進行接線;④電源線原因:電源線阻抗變大、電源線絕緣層質量差。(四)、DCS外部環境因素導致失敗這種故障產生主要由于濕度,溫度不適宜造成的,但是在很大程度上也是由于環境中灰塵等因素所造成的,但不太可能出現以上的故障,故障發生的主要原因是接線不良,螺絲松動,卡套松動,焊接裂縫等原因等造成的。五)、分析系統干擾故障工作中發現DCS系統信號的干擾是來自于外部環境以及系統本身,預防及檢査系統干擾故障可以從以下三個方面入手。①在電纜敷設過程中,應將強電電纜與弱點電纜相互分開;②對于電源電壓大于220V,電流小于10A的電源電纜與信號電纜之間的距離確保不小于300m;③對于電源電壓小于220V,電流小于10A的電源電纜與信號電纜間的距離確保不小于200m。所以,工作人員在檢查故障及維修故障時,應重視這些方面內容的檢査。對于從機架上拆卸下來的卡件,檢修人員不可隨意放置,應將卡件放置在接地情況良好、預防靜電的電氈上。檢修人員在觸摸模玦過程中應佩戴好防靜電手套,確保人身安全。、常見故障保護系統熱控制)、對于DCS電源故障的改進通過紅外測溫儀對電源系統進行檢測,同時對于電源電路的接線端子、托盤布線、電纜端子的螺絲進行檢査,從而防止柜內溫度異常。檢修檢査電源電路接線端子接線托盤,電纜接線端子螺絲有沒有岀現松動或者過熱的現象,施工過程中容易出現保險絲與設計圖紙差異的現象,容易出現保險絲的越級跳動;同時對于UPS的檢査和維護,確保電源輸出的穩定,避免US負載與UPS電源不匹配;DCS電源出現問題后,應該立即進行檢査,消除隱患,在同路供電不長的情況下,保證電源控制器的穩定,對于無法修復的故障,應該立即進行更換,因此我們必須做好相應的工作,對于無法更換的要采取相應的預防措施,避免副控制器進行初始化,對于故障的分析也要根據實際來確定(二)、加強技術培訓,提高技術技能水平對于技術人員要加強培訓,提高相關人員的知識水平,并且要提高工作人員的應對問題的能力。對于新安裝的保護裝置,在進行測試的各階段要做好設計和施工的管理工作,從而達到功能設計的合法性要求,中國煤化工進行CNMHG全面的測試,必須要按照標準的程序進行功能設計,安裝和施工的維護必須嚴格的遵守相應的標準的要求,對關鍵零部件和重要的技術數據進行嚴格的監督和管理,但是在很多情況下這個問題都很容易被忽視,因此要嚴格工作的落實,對設備的日常檢査、維護要及時進行,進而提高設備的維修質量。當設備進入到一個意想不到的狀態時,根據設備的狀態確定相應的處理方法,此時的設備的狀態顯著的出現市場,這樣就很難完成要求的操作標準,對于這樣的設備如果不能及時的對設備進行維護,這就會對設備造成損失,所以必須對日常檢查和維護工作要嚴格要求,對于出現的問題應進行及時的處理,將可能出現的事故及時消除,將維修措施和服務水平不斷地改進,這樣益于設備使用壽命的延長,這樣設備的狀態就會得到了改善,所以我們應給予足夠的重視。、針對故障類型采用有效的解決措施(一)、最大范圍的選用冗余設計實行1:1冗余設計,針對某些保護執行設備及重要熱工信號的動作電源進行冗余設置及監控。對于來自同一個取樣位置的測點信號實行有效判斷及監控。(二)、對保護邏輯組態進行優化這一操作指提高保護系統的可靠性、安全性,并幫助減少熱控保護系統產生誤動的情況。(三)、嚴格要求設備的檢修、調試以及設計水平、施工等在實際工作中提高設備的質量、檢修、設計水平、調試以及施工操作,能對熱控保護系統產生保護作用,提髙熱控保護的可靠性四)、幫助提高DCS硬件質量DCS硬件設備質量的提高能幫助有效改善熱控系統故障情況,并且還能在一定程度上幫助提升DCS軟件具有的自診水平,也能幫助限制軟件岀現故障情況。(五)、定期對設備進行維護企業定選聘設備維護的專業人員來幫助定期維護機組設備,然后制定小修及大修設備的相關檢修措施、方案。定期對保護系統實行整體檢修、維護,然后在實行設備保護試驗工作。企業應定期安排熱控系統操作人員進行技術培訓,可通過開展技術講座、技術培訓課等幫助提高技術人員的技術水平,從而提高設備檢修質量中國煤化工CNMHG(六)、改善電子設備間的環境為了降低灰塵、空氣溫度及濕度以及振動等因素對熱控設備產生的影響,幫助延長設備的使用壽命,應幫助改善、控制存放這些設備的空間環境條件,定期進行清掃、清潔,控制室溫及濕度總之,為了幫助提高熱控系統能正常運行,并具有良好的可靠及安全性,設備設計、安裝、調試工作人員在進行工作使應按照標準來嚴格操作,熟悉了解熱控設備的一些故障類型及解決措施,從而提高故障維修質量。參考文獻]王亮,鐘盛楠.電廠熱控系統中熱控保護裝置的故障分析與保護[].科技傳播,2012(09):135-136.[2]王建峰.電廠熱控系統中熱控保護裝置的故障分析與保護探究[J].科技與企業,2013(06):27中國煤化工CNMHG
