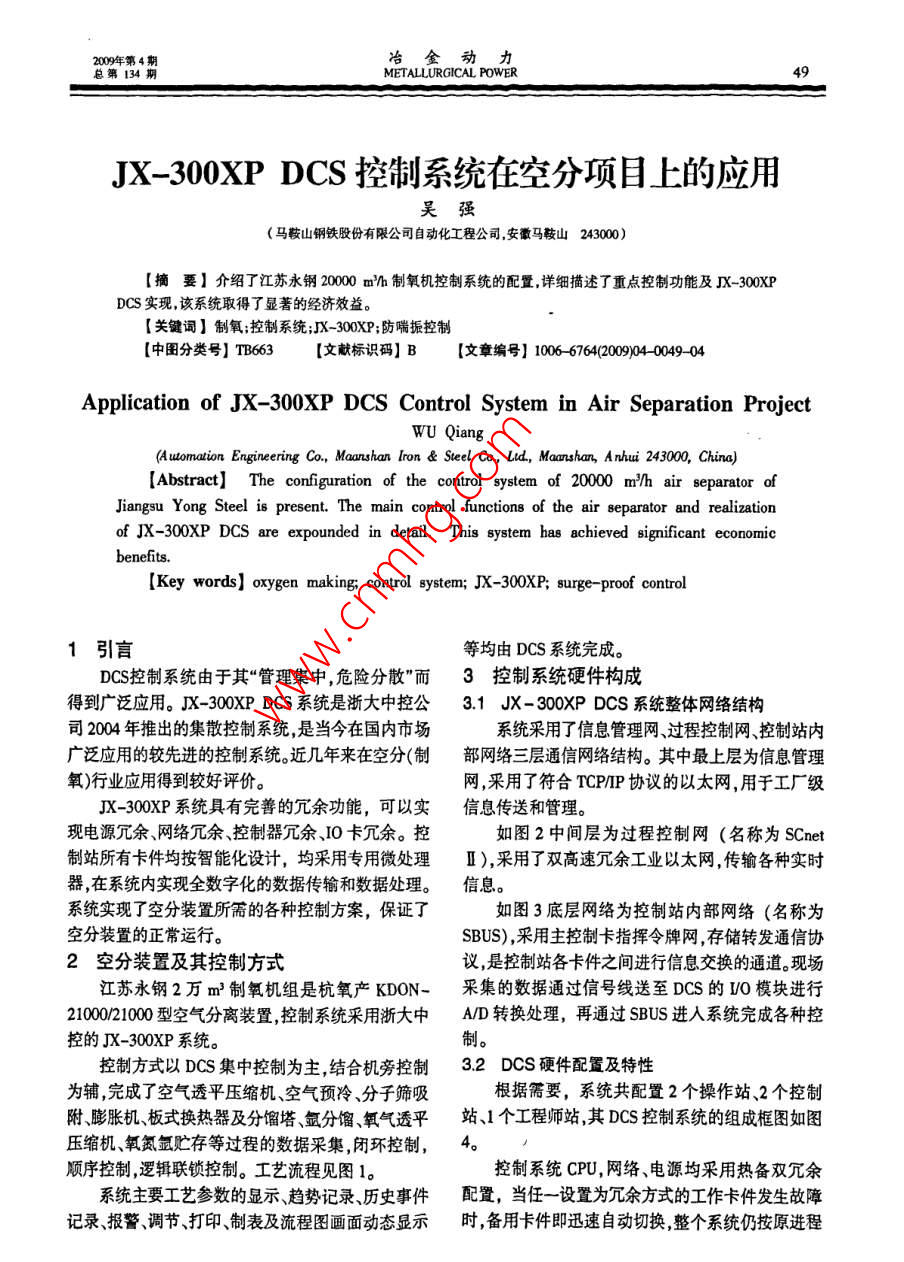

冶金動力134METALLURGICAL POWERJX-300 XP DCS控制系統在空分項目上的應用吳強(馬鞍山鋼鐵股份有限公司自動化工程公司,安徽馬鞍山243000【摘要】介紹了江蘇永鋼2000mh制氧機控制系統的配置詳細描述了重點控制功能及X-300XPCS實現,該系統取得了顯著的經濟效益?！娟P(guān)鍵詞】制氧;控制系統;』X-30XP;防喘振控制【中圖分類號】TB6【文獻標識碼】B【文章編號】10067642094004904Application of JX-300XP DCS Control System in Air Separation ProjectwU Qian(Automation Engineering Co., Maashan Iron Steel Co., Lud, Maanshan, Anhui 243000, China)Abstract] The configuration of the control system of 20000 mm/h air separator ofJiangsu Yong Steel is present. The main control functions of the air separator and realizationof JX-300XP DCS are expounded in detail. This system has achieved significant economicbenefits[Key words] oxygen making: control system; JX-300XP; surge-proof control引言等均由DCS系統完成。DCS控制系統由于其“管理集中,危險分散”而3控制系統硬件構成得到廣泛應用。X-300 XP DCS系統是浙大中控公3.1JX-300 XP DCS系統整體網絡結構司2004年推出的集散控制系統是當今在國內市場系統采用了信息管理網過程控制網控制站內廣泛應用的較先進的控制系統。近幾年來在空分(制部網絡三層通信網絡結構。其中最上層為信息管理氧)行業應用得到較好評價。網采用了符合TCPP協議的以太網,用于工廠級JX-300XP系統具有完善的冗余功能,可以實信息傳送和管理現電源冗余網絡冗余、控制器冗余、IO卡冗余?？厝鐖D2中間層為過程控制網(名稱為 CNet制站所有卡件均按智能化設計,均采用專用微處理Ⅱ),采用了雙高速冗余工業以太網傳輸各種實時器,在系統內實現全數字化的數據傳輸和數據處理。信息系統實現了空分裝置所需的各種控制方案,保證了如圖3底層網絡為控制站內部網絡(名稱為空分裝置的正常運行。BUS),采用主控制卡指揮令牌網存儲轉發通信協2空分裝置及其控制方式議是控制站各卡件之間進行信息交換的通道?，F(xiàn)場江蘇永鋼2萬m3制氧機組是杭氧產KDON-采集的數據通過信號線送至DCs的W模塊進行2100021000型空氣分離裝置控制系統采用浙大中AD轉換處理,再通過SBUS進人系統完成各種控控的JX-300XP系統。制?？刂品绞揭訢CS集中控制為主,結合機旁控制32Dcs硬件配置及特性為輔完成了空氣透平壓縮機、空氣預冷、分子篩吸根據需要,系統共配置2個操作站、2個控制附膨脹機、板式換熱器及分餾塔、氬分餾、氧氣透平站、1個工程師站其DCS控制系統的組成框圖如圖壓縮機、氧氮氬貯存等過程的數據采集,閉環控制,4。順序控制邏輯聯鎖控制。工藝流程見圖1?？刂葡到y(tǒng)CPU,網絡、電源均采用熱備雙冗余系統主要工藝參數的顯示趨勢記錄歷史事件配置,當任一設置為冗余方式的工作卡件發生故障記錄、報警、調節打印制表及流程圖畫面動態顯示時,備用卡件即迅速自動切換,整個系統仍按原進程冶金動力20年第4METALLURGICAL POWER總第134污氮放空空氣氧壓縮系統預冷系統分餾塔系統空氣過濾系統氮壓縮系統空氣氬儲存分離系統空氣壓縮系統污氮純化系統污氮放空圖1空分裝置各個工藝系統工作,不影響整個系統的工作狀態,工作備用卡件喪1系統規模表之間的運行狀態同步速度達1Mbp序號信號類型實際配置選用卡件備注14-20mA模擬量輸入操作站工程師站網卡網卡網卡網卡23454-20mA輸出數字量輸人數字量輸出合計SOnetⅡ33工程師站和操作站應廠方要求,均采用西門子工控機,支持USB接口配有 SUPCON專用工業鍵盤及19"DELL液晶圖2 CNet‖網絡冗余結構顯示器。操作系統采用 WINDOWS2000sP4配有主控制卡主控制卡雙 ScnetIl網卡。工程師站,配有 SUPCON的系統組態軟件,可進行系統組態,控制回路程序(語言+圖形)編制流程圖制作,趨勢圖和報警組態,報表制作|數梨特數*|o機蹇34JX-300 XP DCS系統組態特點X-300 XP DCS系統的組態工作是通過 SCKeySBUS-SI組態軟件來完成 SCKey組態軟件(含實時監控軟10卡0件)是一個全面支持該系統各類控制方案的組態軟件平臺,是運用面向?qū)ο?O0P)技術和對象鏈接與圖3SBUS總線結構示意嵌入(OLE2)技術,基于中文 WINDOWS系列操作系操作站1操作站2工程師站統開發的32位應用軟件界面友好(通過簡明的下拉菜單和彈出式對話框建立友好的人機對話界面),功能強大具有強大的在線幫助功能所有幫助均為中文組態方便簡單?？亟M態軟件 SCKey集控制程序和監控畫面的編制于一身,用戶可以根據自身特點選用常規控制方案及自定義方案,可選擇編程語言:SCX語言、SCC圖4DCS系統配置框圖ol圖形化控制方案(含LD語言編程、FBD語言編整套DCS系統測點數見表1。程、SFC語言編程),整個項目通過一個直觀的項目2009年第4期冶金動力總第134期METALLURGICAL POWER51樹分層次進行管理。分子篩控制系統是整套制氧機組空分部分的關4軟件組態編程及系統功能鍵。它的運行可靠是保證空分設備安全、長期穩定運整套空分系統聯鎖調節順序控制較多,根據行的關鍵。分子篩的自控以安全第一,功能齊全操各系統特點從控制、維護、安全等方面考慮使X-作方便為原則分子篩純化器一般都有兩組,一組工300XP組態軟件的一些特點得到了較全面的體現。作,一組再生,交替切換。對于單一分子篩來講,工作4.1空氣透平壓縮機控制方案的實施過程如下:空壓機為陜西鼓風動力(集團)有限公司生產卸壓加熱一吹冷一充壓一切換RIK80-4空壓機,控制系統從一次儀表至控制方案投入吸附工作均為陜鼓產品,僅設置機旁啟動操作柜,所有的控制方案均在DCS上完成。系統控制14個切換閥周期動作(共18步)采主要有三部分控制:常規控制(溫度、壓力指示用了ScX語言、結合動態流程圖設計,其程序特點報警聯鎖等)進口導葉控制調節防喘振閥控制調有:節。常規控制通過 SCCtrol圖形化控制方案編程完·手/自動切換、暫停強制換步。在手動的情形成;導葉防喘閥控制通過LD語言編程完成見圖5下,所有閥門的操作全由人工操作。在自動情況下,控制框圖。所有閥門的操作均由計算機進行實現,在各種異常情況下,進行報警提示。在手動的前提下,聯鎖功能放空PdY 102照樣有效。PI1002流程圖中動態顯示工作步、工作狀態每一階段的運行時間和所有的工藝參數?？刂平M件防喘振閥具有任意調整切換周期功能(改變充壓、卸壓FIQC101工作、吹冷、加熱等時間),在子畫面中修改和顯示。流程圖中動態反映各切換閥狀態?！じ髑袚Q閥及電加熱器具有自診斷功能,當各進氣至空分閥狀態與程序發出指令不一致時,電加熱器工作不入口導葉空壓機正常發出報警信號提示操作人員查找原因。圖5控制框圖·在充壓時,工藝要求升壓一定要緩慢而且必(1)進口導葉調節閥控制:入口導葉由進冷箱須在固定的時間內達到一定的壓力,結合此壓力的空氣流量回路 FIQCI01控制。要求與v1207閥的閥門特性要求在充壓的不同時(2)空壓機防喘振控制:空壓機防喘振自動調間段,對v1207閥門開度變化速率要求不同,實際節是通過調節放空管道上的放空閥實現的PI002按4種不同的開度變化速率逐漸開到位,較好的滿(空壓機排氣壓力)Pd100空壓機喉差羥經TA1001足了工藝的要求用SCX語言編程實現并且每段參(進氣溫度修正后得到的PdY002(空壓機喉差修正數可自由設定圖6為分段控制閥位示意圖。值)參與它的調節。PI02與PdY00構成一條喘振曲線,它是由100%----=---------(TvJ陜鼓在現場測定的多個喘振點連線得到的,在此曲線基礎上下移5%左右得到的是防喘振曲線,并且將當前工作點對應的壓力值作為調節回路的設定值完成不同工況下對防喘調節閥的自動控制。當空壓機工作點位于防喘振曲線上方時,設定(值與測量值的偏差使得放空閥打開,最終使測量值v1(LVD穩定在防喘振曲線的設定值上;如空壓機工作點位于防喘振曲線下方時,則自動關閉放空閥經過此控制器確?？諌簷C在任何時候都處于最安全的狀態。42分子篩運行程序控制方案的實施圖6閥位設定圖冶金動力2009年第METALLURGICAL POWER實時開度輸出變得較為方便,可以方便地取消聯鎖、觀察各設備參Vm-v+ m1-1)x( imersL4T數狀態對儀表進行調整等。4自定義功能塊建立式中:V—充壓零時刻時閥開度輸出值,通常為利用圖形化編程中的ST語言可以很方便地建15%立各類功能塊,自定義功能塊的建立及應用,可以使T——充壓n時刻整套系統編程簡單,調試方便。V充壓n時刻時閥開度輸出值;46操作站組態情況T—充壓n+1時刻;操作站是面對操作人員的平臺,根據生產需要Vm充壓n+1時刻時閥開度輸出值;共設置了13頁主流程圖、彈出式流程圖20頁、11ST充壓設定時間組趨勢圖畫面23組一覽畫面8組分組畫面,全面為時間段端點用于對生產操作、記錄等。對于模擬量設置每1g記imer4}—定時器,為0~充壓設定時間錄一次整個曲線一次可以記錄1個月參數所記錄timers[4]在,T時,n=0; timers[4]在(T,T]時,n=參數完全能夠滿足工藝故障判斷要求。l; timers4在(T2,寫到]時,n=2;tmer{4在(T3,T時,nJ-300 XP DCS軟件現已升級到PRO254,該系統是基于WIN2000下工作,與家用、辦公室操43氧透自動啟動停機、故障控制方案的實施作相同,支持USB接口,操作簡單,各類參數數據氧透自動啟動、正常停機噴氮緊急停車、重故可以通過USB導出,系統支持離線瀏覽,可以將各障停車程序的設置直接關系到該機組的安全運行、類工藝參數定期記錄光盤有利于在未來生產中,對生產,氧透共有各類測點150多個近110個測點進歷史參數的分析指導生產。行自動控制,17個控制閥,系統利用LD語言編制氧5結束語透啟動聯鎖、停車聯鎖、故障噴氮聯鎖程序,利用空分系統的控制相對較為復雜,X-300XPSFC順控圖編制氧透自動啟動程序、正常停車自動DCS系統在2萬空分1,2,3期運行3年多的實踐表程序、噴氮緊急停車程序、重故障停車程序。明,至今為止,控制系統運行是可靠的滿足了生產利用LD編制聯鎖程序在線運行調試時可以需要同時由于全中文的操作鍵面,使系統從組態很方便地發現故障點;SFC順控圖編制工作步程序,到生產調整都具有良好的可操作性,是一種性能較有利于故障測點記錄,觀測。優,投資較省的國產DCS系統。44自定義變量建立及應用收稿日期:2009-04-02JX-300 XP DCS系統具有強大自定義方案組態作者簡介:吳強(1976),男1999年畢業于華東冶金學院測控儀表功能包括自定義回路組態、1字節變量定義、2字節專業,現北科大研究生在讀工程師,從事自動化工程設計和調試技變量定義、4字節變量定義、8字節變量定義。術工作。自定義變量的應用,使操作人員維護人員工作(上接第48頁)數量足夠的氬組分,這個過程很長返充液氬雖然可以幫助氬塔建立濃度梯度提前約30h,這些組分從原料空氣中的氬在上塔氬的富出氬但得不償失,因為在氬氣純度合格前原料空氣集區富集后進入氬塔,再進行精餾濃縮提純,逐漸在的氫組分也在精餾濃縮留在粗塔內,只是在積累氬塔中建立起濃度梯度包括填料、分布器上的液體起氬塔所需的數量之前不出合格產品而已,氬塔內和氣體及塔釜、液體泵等處的液體,它們均來自于原需要的氫組分總量還是這么多就象前面說的,早出料空氣中093%的氫,那么返充液氬可以縮短這一的生產量反而比返充進去的少,因為充進去的氬還濃縮過程會浪費一部分,所以返充液氬是不可取的。但須知你充進去的氬其實也是在之前從原料空收稿日期:2009-03-05氣中經上塔富集在氬塔分離得到的,假設你充進去作者簡介錢立新(1968-),男1989年畢業于浙江大學制冷與低溫若干立方的液氬提前使氬塔正常了,你會發現這段工程專業高級工程師現從事制氧廠生產管理工作。提前的時間生產出來的液氬比你充進去的還少呢!
