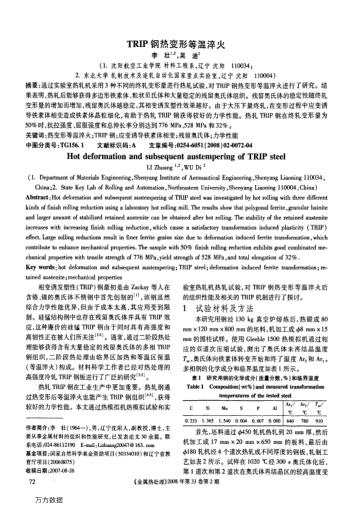

通過實(shí)驗(yàn)室熱軋機(jī)采用3種不同的終軋變形量進(jìn)行熱軋?jiān)囼?yàn),對TRIP鋼熱變形等溫淬火進(jìn)行了研究.結(jié)果表明,熱軋后能夠獲得多邊形鐵素體、粒狀貝氏體和大量穩(wěn)定的殘留奧氏體組織.殘留奧氏體的穩(wěn)定性隨終軋變形量的增加而增加,殘留奧氏體越穩(wěn)定,其相變誘發(fā)塑性效果越好.由于大壓下量終軋,在變形過程中應(yīng)變誘導(dǎo)鐵素體相變造成鐵素體晶粒細(xì)化,有助于熱軋TRIP鋼獲得較好的力學(xué)性能.熱軋TRIP鋼在終軋變形量為50%時,抗拉強(qiáng)度、屈服強(qiáng)度和總伸長率分別達(dá)到776 MPa、528 MPa和32%.
