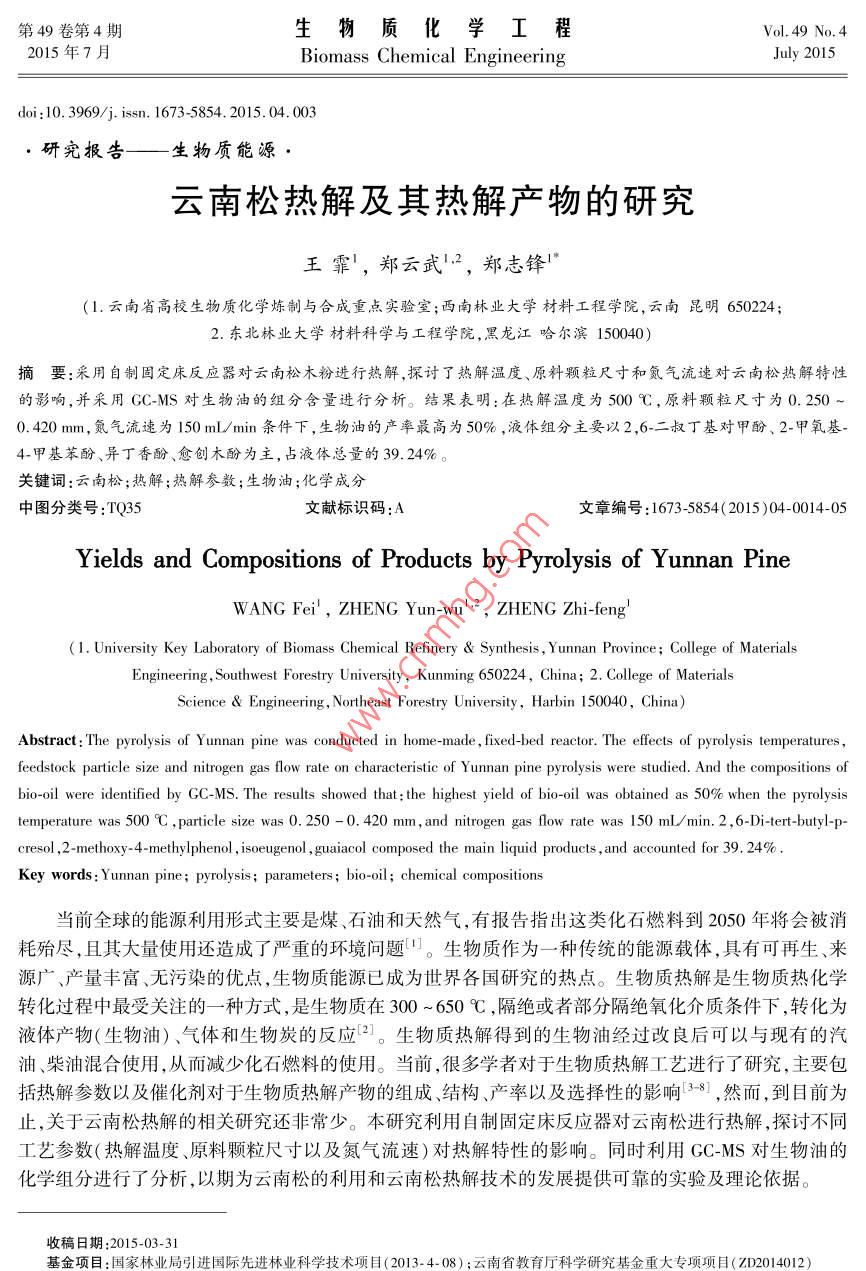

第49卷第4期生物質化學I程Vol. 49 No.42015年7月.Biomass Chemical EngineeringJuly 2015doi:10. 3969/j. isn. 1673-5854. 2015.04. 003●研究報告一生 物質能源●云南松熱解及其熱解產物的研究王霏',鄭云武12,鄭志鋒l”(1.云南省高校生物質化學煉制與合成重點實驗室;西南林業大學材料工程學院,云南昆明650224;2.東北林業大學材料科學與工程學院，黑龍江哈爾濱150040)摘要:采用自制固定床反應器對云南松木粉進行熱解，探討了熱解溫度、原料顆粒尺寸和氮氣流速對云南松熱解特性的影響,并采用GC-MS對生物油的組分含量進行分析。結果表明:在熱解溫度為500 C,原料顆粒尺寸為0.250 ~0.420 mm,氮氣流速為150 mL/min條件下,生物油的產率最高為50% ,液體組分主要以2,6-二叔丁基對甲酚、2-甲氧基-4-甲基苯酚、異丁香酚、愈創木酚為主,占液體總量的39. 24%。關鍵詞:云南松;熱解;熱解參數;生物油;化學成分中圖分類號:TQ35文獻標識碼:A文章編號:1673-5854( 2015 )04-0014-05Yields and Compositions of Products by Pyrolysis of Yunnan PineWANG Fei', ZHENG Yun-wul2, ZHENG Zhi-feng'(1. University Key Laboratory of Biomass Chemical Refinery & Synthesis , Yunnan Province; College of MaterialsEngineering, Southwest Forestry University, Kunming 650224，China; 2. College of MaterialsScience & Engineering, Northeast Forestry University, Harbin 150040, China)Abstract: The pyrolysis of Yunnan pine was conducted in home-made, fixed-bed reactor. The efeets of pyrolysis temperatures,feedstock particle size and nitrogen gas flow rate on characteritic of Yunnan pine pyrolysis were studied. And the compositions ofbio-oil were identified by GC-MS. The results showed that : the highest yield of bio-oil was obtained as 50% when the pyrolysistemperature was 500 C，particle size was 0. 250 - 0. 420 mm, and nitrogen gas flow rate was 150 mL/min. 2 , 6-Di-tert-buty-p-cresol ,2-methoxy-4-methylphenol，isoeugenol , guaiacol composed the main liquid products，and accounted for 39. 24% .Key words : Yunnan pine; pyrolysis ; parameters; bio-oil; chemical compositions當前全球的能源利用形式主要是煤、石油和天然氣,有報告指出這類化石燃料到2050年將會被消耗殆盡,且其大量使用還造成了嚴重的環境問題中。生物質作為--種傳統的能源載體,具有可再生、來源廣、產量豐富、無污染的優點，生物質能源已成為世界各國研究的熱點。生物質熱解是生物質熱化學轉化過程中最受關注的一-種方式,是生物質在300~650C,隔絕或者部分隔絕氧化介質條件下,轉化為液體產物(生物油)、氣體和生物炭的反應口]。生物質熱解得到的生物油經過改良后可以與現有的汽油、柴油混合使用,從而減少化石燃料的使用。當前,很多學者對于生物質熱解工藝進行了研究，主要包括熱解參數以及催化劑對于生物質熱解產物的組成結構、產率以及選擇性的影響[3-8],然而,到目前為止,關于云南松熱解的相關研究還非常少。本研究利用自制固定床反應器對云南松進行熱解探討不同工藝參數(熱解溫度、原料顆粒尺寸以及氮氣流速)對熱解特性的影響。同時利用GC-MS對生物油的化學組分進行了分析,以期為云南松的利用和云南松熱解技術的發展提供可靠的實驗及理論依據。收稿日期:2015-03-31基金項目:國家林業局引進國際先進林業科學技術項目(2013-4- 08) ;云南省教育廳科學研究基金重大專項項目(ZD2014012)第4期王靠,等:云南松熱解及其熱解產物的研究1實驗1.1原料云南松:2014年10月采于云南省普洱市,于105 +2 C烘箱中干燥,粉碎至需要尺寸,密封貯存?zhèn)溆?。四氫呋?分析純，購自天津市致遠化學試劑有限公司。云南松的工業分析結果(以空氣干燥基計)為:水分2.12% ,揮發分83. 22% ,固定炭13. 45% ,灰分1.21%。元素分析結果為:C49. 66% ,H 8.23% ,N0.21% ,S0. 13% ,0(以差減法計)41.13%。3大組分的分析結果為:纖維素42. 39%，半纖維素22. 16% ,木質素31.45%。1.2 實驗方法1.2.1 固定床熱解實驗固定床熱解裝置為自主設計,采用程序控溫, 電阻加熱方式,功率4 kW。固定床熱解裝置圖如圖1所示。首先將烘干的玻璃纖維棉塞人反應主體不銹鋼鋼管( 10.5 mmx1.1 mm)中做承載,準確稱量干燥并過篩的云南松木粉1. 20g放入鋼管中,鋼管末端連接冷凝管和收集瓶,云南松木粉熱解的位置距離冷凝裝置的距離為43 cm。實驗之前先用高純氮氣吹掃熱解反應器5min,然后以200~220C/min的升溫速率來用升溫至設定溫度并保持30min。實驗結束后冷卻至室溫,稱重,按下式計算生物油、生物12/ 110/ 987/65/炭以及氣相產物的產率。1.溫控裝置temperature controller; 2.出水口 outlet; 3.冷凝管condenser;4.進水口inlet; 5 6.尾氣吸收瓶absorption btle; 7.冰水池ice water pool;液體產率:Y ="x 100%(1)8.收集瓶cllction bottle; 9.電爐electric furnace; 10.熱解反應器moreactor; 11.流量計gas flowmeter; 12. 氮氣罐N2 cylinder固體產率:Y。=-x 100%(2)圖1固定床熱解裝 置圖氣體產率:Yc=1-Y-Y,(3Fig. 1 The schematic diagram of fixed-bed for pyrolysis式中: mo一生物質原料的質量,g; m,一液體質量,g; m2- -固體質量,g。1.2. 2生物油成分的分析采用ITQ900型氣相色譜質譜聯用儀(GC-MS)對云南松熱解產生的生物油化學成分進行分析。氣相色譜條件:毛細管色譜柱HP-5MS(內徑0.25mm,涂層厚度0.25um,長度30m);進樣口溫度為300C;分流比為50:1;載氣為氦氣;柱溫采用程序升溫:50C下保持1min后以10 C/min的升溫速率升至260 C ,并保持15 min。質譜條件:電離方式為EI;轟擊能量70 eV;掃描質量范圍為30~500u;離子源溫度230C。2結果與討論2.1工藝參數對熱解特性的影響2.1.1熱解溫度在原料顆粒尺 寸為0.250 ~0.420 mm,氮氣流速為150 mL/min條件下，探討了熱解溫度對云南松熱解產物(生物油、生物炭、氣相產物)得率的影響，其結果如圖2所示。由圖2可以看出，當熱解溫度從400C增加到500C,生物油的產率隨之增加,500C達到最大值50%,隨后當熱解溫度繼續升至650C,生物油的得率隨溫度升高而迅速減少,熱解過程中(400~650 C )生物油產率較高，這可能與云南松木材中含有較多松脂有關，與相關文獻中的實驗結果相同3.9]。當熱解溫度從400C增加到500C時,其生物油的得率增加了7.2個百分點,而從500C增加到650C,其得率下降了5個百分點,這說明熱解溫度在400~500C區間對云南松熱解非常關鍵。6生物質化學工程第49卷和生物炭在高溫下的二次裂解有關系，在較高的溫度下,生物油和生物炭會進一-步發生氣化裂解反;應，從而生成分子質量較小的氣相產物。木材類生物質主要由纖維素、半纖維素和木質素組成,纖維素的熱解溫度為315~400C,半纖維素的熱解溫度為220~350C,而木質素的熱解溫度為250~550C川。低于500C時,各組分相繼充分熱解,不斷生成揮發性的物質，而且一次熱解生成揮發性物質的量遠大于二次裂解,致使生物油的產率增加;而溫度高于500C時,生物質3個主要組分--次熱解過程已基本完成,本可以冷凝的氣體組分發生二次裂解，且其裂解量隨著溫度的增加而增加,低碳小分子氣相產物的量隨之增加,導致生物油的產率下降[12]。因此,熱解溫度選擇500C既實現了生物質的充分熱解,又可盡量避免生物油和生物炭的二次裂解反應,從而實現生物油量的最大化。2.1.2氮氣流速在熱解溫度為 500 C,原料顆粒尺寸為0.250 ~0.420 mm的實驗條件下,探討了氮氣流速對云南松熱解特性的影響。在生物質熱解過程中,氮氣不僅作為保護氣以避免原料的氧化,同時它又作為吹掃氣將熱解產生的揮發分及時移出反應床。氮氣在生物質熱解中的影響主要表現在它可以快速將熱解得到的揮發分移出反應床,從而有效避免揮發分和生物炭之間以及揮發分自身發生二次反應。在本固定床熱解實驗中,氮氣流速對云南松熱解產物的影響如圖3所示。由圖3可知:當?shù)獨饬魉購?0mL/min增加到150mL/min時,生物油量增加,生物炭和氣相組分量減少。而當?shù)獨饬魉購?50mlL/min增至350mL/min時,生物油量減少,氣相組分增加。該實驗結果同之前文獻報道的結果基本相同13-41。由于吹掃氣及時地移除熱解產物降低揮發分的停留時間,有效降低熱裂解、重聚合以及再凝聚等二次反應的程度,從而提高了生物油的量(05]。氮氣流速自150 mL/min增加至350mL/min致使生物油量減少,這與揮發分的冷凝不充分以及揮發分在反應床內的停留時間過短有關[16]?？焖俚拇祾邭馔瑯哟偈狗肿恿枯^小的氣相產物快速并大量的揮發出來,從而導致生物炭的減少，氣相產物的增加。0r0一20 f一0200F0t400450 500 550 600 65050 100150200250300 350熱解溫度/C氮氣流速/(mL . min )一口一生物炭bio-char; -0-生物油bio-oil;一口一 生物炭bio-char; - 0-生物油bio-oil;-● -氣相產物gaseous phase products-一氣相產物 gaseous phase products圖2熱解溫度對云南松熱解產物得率的影響圖3氮氣流速對云南松熱解產物得率的影響Fig.2 The influence of pyrolysis temperatureFig.3 The influence of nitrogen gas flow rateon yields of pyrolysis products2.1.3原料顆粒尺寸 在熱解溫度為 500 C,表1顆粒尺寸對云南松熱解產物得率的影響氮氣流速為150 mL/min的實驗條件下,探討了Table 1 The influence of particle size on yields of原料顆粒尺寸對云南松熱解的影響,結果如表pyrolysis products產物得率yields of products/%1所示。原料顆粒尺寸/mm生物炭生物油氣相產物表1為云南松原料顆粒尺寸對其熱解特性particle sizebio-charbio-oilgaseous products的影響,由圖可知:平均顆粒尺寸在0.150 ~0. 150~0.178245310. 178 ~0.2502:292. 000 mm范圍變化時，顆粒尺寸存在一個最優0.250 -0.420值。顆粒尺寸為0.250~0.420mm時得到的生0. 420 -0. 8404728物油量最高,生物炭量最低。顆粒尺寸從- -0.840 ~2.00027第4期王靠,等:云南松熱解及其熱解產物的研究時伴隨著生物炭的量增加。這與UzunI7]以及Onay[18]的研究結果相似。粒徑較大的的原料由于受熱面積有限升溫比較緩慢,導致顆粒內部和表面溫度梯度過大,顆粒的平均溫度較低,從而使得揮發分的移出量較少,而細小的顆粒在受熱時升溫均勻而且快速[19]。然而,當顆粒尺寸過度細小時,松木粉粉末會團聚在一起,從而阻礙熱量的輻射。而且細小的生物質顆粒熱解后表面會燒結在一起,阻礙揮發分的析出,使揮發分發生重聚反應,從而導致生物油量減少,生物炭量增加。因此,在工業生產中將云南松加工成顆粒尺寸在0.250~0.420mm區間時進行熱解可以節約成本，同時可以實現生物油產量的最大化。www人2.2生物油成分分析將熱解溫度500C,顆粒尺寸0.250~0.420mm,氮氣流速.4811620242832時間/min150 mL/ min熱解條件下得到的生物油進行GC-MS分析,其總離子流圖圖4云南松生 物油的總離子流圖結果如圖4所示。云南松生物油的各主要化學成分及其種類分布如表Fig.4 Total ion chromatogram of2所示。bio-oil from Yunnan Pine表2云南松生物油的主要成分Table 2 Main components of bio-oil from Yunnan Pine化合物種類停留時間/min化合物名稱分子式相對含量/%compound types retention timecompoundsmolecular formula relative contents3.573-糠醛3-furaldehydeCgH4022. 16%醛aldehydes15.964-羥基.2-甲氧基肉桂醛4-hydroxy-2-methoxeinnamaldehydeCnoHgO32. 63%2. 813-甲基-2-丁酮3-methyl-2-butanoneC3HO0.69%4. 83環已酮cyelohexanoneC6HO1.64%4-甲基-4-乙基-2-環已烯1-酮5.45CH4O0.57%2-cyclohexen-1 -one ,4-methyl-4-ethy)-6.37甲基環戍烯醇酮methyl eyclopentenoloneCgH。O20.63%9.502-異丁酰環已酮2-( 2-methylpropanoyl ) cyclohexanoneCgH6O1. 51%酮ketones4-羥基-3甲氧基苯丙酮13.46CoH2O3.2. 24%(4-hydroxy-3-methoxyphenyI) acetone4.72乙酸acetic acidC2H4O22. 60%5. 63丙酸propanoic acidCg H,O21. 79%酸acids9.212,5-二羥基對苯二甲酸2 ,5-dihydroyterephthalie acidCg H.0。0.62%21.72棕櫚酸n-hexadecanoic acidCr6H2023.29%22.58β-8,11,13-三烯-19羧酸allirisice acidsC2oH2gO27.57%酯esters24.03鄰苯二甲酸二已酯dihexyI phthalateCxH3O44.65%3.021 ,3-丙二醇1 ,3-propanediolCgH.O21.46%3. 88糠醇furfuryl aleoholCs H,02.1.05%6-乙氧基-3 ,6-二氫3-羥基-2H-吡喃-2-甲醇醇alcohols5.94Cg H4040.54%6-ethosxy-3 ,6-dihydro-3-hydroxy-2H-pyran-2-methanol8.27環戊基苯基甲醇cyclopentylphenylmethanolC,HgO0. 84%29.876β-羥基20-二氫皮質醇6B-Hydroxy 20-dihydro cortisolC21 H320。5.31%6. 84鄰甲酚methylphenolC,H,O0.58%7.35愈創木酚guaiacolC, H。027.11%8.882-甲氧基-4-甲基苯酚2-methoxy-4-methylphenoCg HoO210.40%10. 144-乙基-2-甲氧基苯酚4-ethy lguaiacolCgH2O20.90%10.624-乙烯基2-甲氧基苯酚2-methoxy-4-vinylphenolCg H。O2.5. 91%11.214-烯丙基-2-甲氧基米酚5-allylguaiaeolCH2023.31%11.90.丁子香酚tansmpropenyl guaiacolCH2O21. 87%酚phenodls12.43異丁香酚2-methoxy-4-propenylphenolCoH2O28.57%12.94對叔丁基鄰苯二酚4-ert-butyleatecholCnH4O20.75%13.192,6-二叔丁基對甲酚2,-di-ten-butyl-4-methylphenolCsH24O13. 16%13.864-羥基-3-叔丁基苯甲醚3-tert-butyl-4-hydroxyanisoleCuH6O24-(乙氧基甲基)-2-甲氧基苯酚14. 86CoH4O31. 57% :4-( ethoxymethyl) -2-methoxyphenol4-烯丙基2、,6-二甲氧基苯酚4-allyl_2, 6-dimethoxy phenolCq，H2031.54%23.67桃柁酚totarolCHO,1.79%8生物質化學工程第49卷的相對含量最高,為58.21%,主要以2,6-二叔丁基對甲酚、2-甲氧基-4-甲基苯酚、異丁香酚、愈創木酚、4-乙烯基-2-甲氧基苯酚為主,木質素結構中的的醚鍵斷裂以及烷基側鏈OH基團發生脫水反應是形成酚類產物的主要原因[0。酸類物質的相對含量僅次于酚類物質,為15. 87% ,來源于半纖維的分解,醇類、酮類、醛類、酯類的相對含量較低,分別為9.20%、7. 28%、4. 79%、4. 65%。酯類物質主要為大分子的鄰苯二甲酸二己酯,這可能與生物油中的酸和醇發生酯化反應有關。云南松生物油中含有一-些分子質量比較大的物質,為了更好地利用生物油這部分物質,還需要進一步將其裂解為小分子的物質。生物油中含有較高含量的酸性物質,使其具有強酸性,因此在生物油存儲時需要采用耐酸性的容器。而且生物油的氧含量太高,使得生物油的熱值較低,化學性質不穩定。3結論3.1利用自制的固定床反應器對云南松木粉進行熱解,得到合適的熱解條件:熱解溫度500C、顆粒尺寸0.250~0.420mm、氮氣流速150mL/min,此條件下云南松熱解得到的生物油的產率最高為50%。3.2云南松熱解產生的生物油主要由大量的酚類、酸類、醇類、酮類、醛類、酯類等含氧物質構成,而且酚類的物質含量最高,占到液體總量的58.21% ,以2,6-二叔丁基對甲酚、2-甲氧基-4-甲基苯酚、異丁香酚、愈創木酚等酚類物質為主。參考文獻:[1]G0YAL H B, SEAL D, SAXENA R C Bio-fuels from thermochemical conversion of renewable resources;A reriew [J]. Renewable &Sustainable Energy Reviews ,2008，12(2) :504-517.[2]BASU P. Biomass Gasification and Pyrolysis Practical Design and Theary [ M]. Beijing:Science Press ,2011.[3]ONAY 0. Inluence of pyrolysis temperature and heating rate on the production of bio-oil and char from saflower seed by pyrolysis , using a well-swept fixed-bed reactor [J]. Fuel Pocessing Technology ,2007 ,88 :523-531.[4]TENG H,LIN Yu-Chuan , HSU L Y. Production of activated carbons from pyrolysis of waste tires impregnated with potassium hydroxide [J] :Journal of the Air & W aste Management Asociation ,2000 ,50( 11):1940- 1946.[5]SHEN Lilly ，ZHANG Dong-ke. Lowtemperature pyrolysis of sewage sludge and putrescible garbage for fuel oil production [J]. Fuel ,2005 ,84(7) :809-815.[6] SEEBAUER V, PETEK J, STAUDINGER G. Efects of particle size, heating rate and pressure on measurement of pyolysis kinetics. bythermogravimetric analysis [ J]. Fuel, 1997 ,76(13):1277-1282.[7]COMMANDRE J M. Pyrolysis of wood at high temperature :The infuence of experimental parameters on gaseous products [J]. Fuel ProcessingTechnology ,2011 ,92(5) :837-844.[8]YU Yan-qing,Ll Xiang-yu,SU Lu,et al. The role of shape seletivity in catalytic fast pyrolysis of lignin with zeolite catalysts [ J]. AppliedCatalysis A:General ,2012 ,447-448 :115-123.[9 ]XIA0 Rui-rui , YANG Wei. Influence of temperature on organie stucture of biomass pyrolysis products [J]. Renewable Energy ,2013 ,50:136-141.[ 10]STEFANIDIS s D, KALOGIANNIS K G,ILIOPOULOU E F,et al. A study of lgoellulosie biomass pyrolysis via the pyrolysis of ellulose，hemicellulose and lignin [J]. Jourmal of Analytical and Applied Pyrolysis ,2014 ,105 :143-150.[11]YANG Hai-ping, YAN Rong ,CHEN Han-ping, et al. Characteristics of hemiellulose，cllulose and lignin pyrolysis [J]. Fuel ,2007 ,86(12/13):1782-1788.[12]樊永勝,蔡憶昔,李小花,等.真空熱解工藝參數對生物油產率的影響研究[J].林產化學與工業,2014 ,34(1):79-85.[13 ]SENSOZ s, ANGIN D. Pyrolysis of sflower ( Charthamus tincorius L. ) seed press cake: Part 1. The efets of pyrolysis parameters on theproduct yields [ J]. Bioresource Technology ,2008 ,99( 13) :5492- -5497.[14]0ZBAY N, POTON A E, POTON E. Bio-oil production from rapid pyrolysis of cotonseed eake: Product yields and compositions [J ]International Jourmal of Energy Research ,2006，30(7) :501-510.[15]0ZBAY N,UZUN B B,VAROL E A,et al. Comparative analysis of pyrolysis oils and its subfractions under dfferent atmospheric conditions [J].Fuel Processing Technology ,2006 , 87(11):1013- 1019.[16]0ZBAY N, VAROL E A,UZUN B B,et al. Characterization of bio-oil obtained from fruit pulp pyrolysis [J]. Energy ,2008 ,33(8):1233-1240.[17]UZUN B B,PUTUN A E, POTUN E. Fast pyrolysis of soybean cake: Product yields and compositions [ J]. Bioresource Technology , 2006 ,97(4) :569-576.[18]ONAY 0, KOCKAR 0 M. Fixed-bed pyrolysis of rapeseed ( Brassica napus L. )[J]. Biomass and Bioenergy ,2004 ,26(3) :289-299.[ 19]AYSU T, KUCUK M M. Biomass pyrolysis in a fixed-bed reactor: Effects of pyrolysis parameters on product yields and characterization ofproducts [J]. Energy ,2014 ,64:1002-1025.
