鋼筋鈍化膜半導(dǎo)體性能的Mott-Schottky研究

期刊名字：機械工程材料
文件大?。?/li>
論文作者：張云蓮，史美倫，陳志源
作者單位：浙江科技學(xué)院建筑工程學(xué)院,同濟大學(xué)材料科學(xué)與工程學(xué)院
更新時間：2023-03-25
下載次數(shù)：次

論文簡介

以飽和氫氧化鈣溶液模擬混凝土孔隙液,運用Mott-Schottky(M-S)圖來研究混凝土中鋼筋鈍化膜的半導(dǎo)體特性.試驗表明:在電位-0.78～0.37 V(SCE)范圍,混凝土中鋼筋鈍化膜的C-2SC-E關(guān)系呈M-S曲線,且斜率為正,表明鋼筋鈍化膜為n-型半導(dǎo)體,其平帶電位約為-0.85 V;鋼筋鈍化膜電容表現(xiàn)出的對測試頻率的依賴性使M-S曲線呈頻率彌散現(xiàn)象;體系中氯離子的增加(＜0.2%)及鋼筋電極在體系中浸泡時間的延長,均使鈍化膜的施主密度增大.

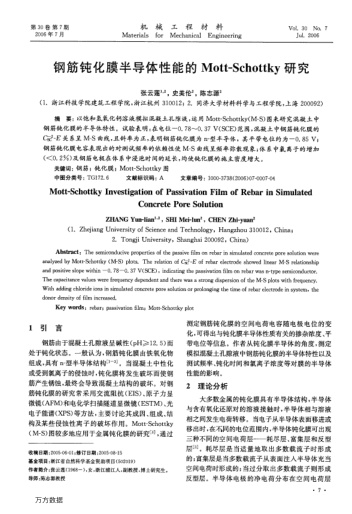

論文截圖

上一條：半導(dǎo)體量子點形成臨界尺寸的定量預(yù)測

下一條：半導(dǎo)體熱電材料研究進展

版權(quán)：如無特殊注明，文章轉(zhuǎn)載自網(wǎng)絡(luò)，侵權(quán)請聯(lián)系cnmhg168#163.com刪除！文件均為網(wǎng)友上傳，僅供研究和學(xué)習(xí)使用，務(wù)必24小時內(nèi)刪除。
