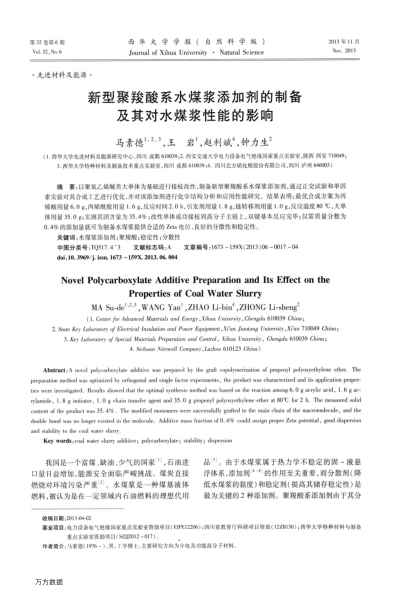

以聚氧乙烯醚類大單體為基礎(chǔ)進(jìn)行接枝改性,制備新型聚羧酸系水煤漿添加劑,通過正交試驗(yàn)和單因素實(shí)驗(yàn)對其合成工藝進(jìn)行優(yōu)化,并對該添加劑進(jìn)行化學(xué)結(jié)構(gòu)分析和應(yīng)用性能研究.結(jié)果表明:最優(yōu)合成方案為丙烯酸用量6.0g,丙烯酰胺用量1.6g,反應(yīng)時(shí)間2.0h,引發(fā)劑用量1.8g,鏈轉(zhuǎn)移劑用量1.0g,反應(yīng)溫度80 ℃,大單體用量35.0 g;實(shí)測其固含量為35.4％;改性單體成功接枝到高分子主鏈上,雙鍵基本反應(yīng)完畢;僅需質(zhì)量分?jǐn)?shù)為0.4％的添加量就可為制備水煤漿提供合適的Zeta電位、良好的分散性和穩(wěn)定性.
