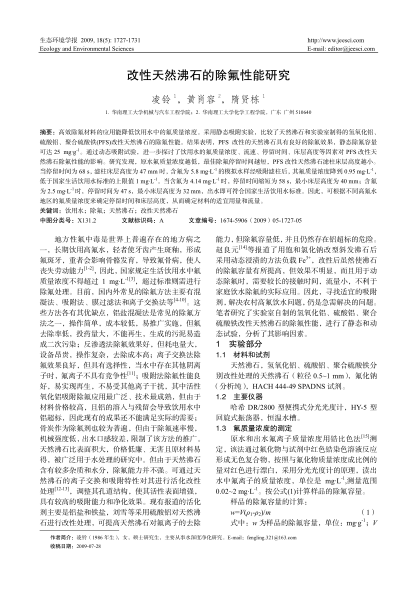

高效除氟材料的應用能降低飲用水中的氟質量濃度.采用靜態(tài)吸附實驗,比較了天然沸石和實驗室制得的氫氧化鋁、硫酸鋁、聚合硫酸鐵(PFS)改性天然沸石的除氟性能.結果表明,PFS改性的天然沸石具有良好的除氟效果,靜態(tài)除氟容量可達25 mg·g~(-1).通過動態(tài)吸附試驗,進一步探討了飲用水的氟質量濃度、流速、停留時間、床層高度等因素對PFS改性天然沸石除氟性能的影響.研究發(fā)現(xiàn),原水氟質量濃度越低,最佳除氟停留時間越短,PFS改性天然沸石濾柱床層高度越小.當停留時間為68 s,濾柱床層高度為47 mm時,含氟為5.8 mg·L~(-1)的模擬水樣經(jīng)吸附濾柱后,其氟質量濃度降到0.95 mg·L~(-1),低于國家生活飲用水標準的上限值1 mg·L~(-1).當含氟為4.14 mg·L~(-1)時,停留時間縮短為58 s,最小床層高度為40 mm;含氟為2.5 mg·L~(-1)時.停留時間為47 s,最小床層高度為32 mm,出水即可符合國家生活飲用水標準.因此,可根據(jù)不同高氟水地區(qū)的氟質量濃度來確定停留時間和床層高度,從而確定材料的適宜用量和流量.
