流化床對撞式氣流粉碎制備SiC超微粉

期刊名字：材料科學與工程學報
文件大?。?/li>
論文作者：郭興忠，楊介更，王建武，曹明，高黎華，傅培新，楊輝
作者單位：浙江大學納米科學與技術(shù)中心,浙江東新密封有限公司
更新時間：2023-02-10
下載次數(shù)：次

論文簡介

采用流化床對撞式氣流粉碎(QLM-80K)對工業(yè)用SiC粉體進行超微化處理,考察了工作壓力對超微化的影響;并采用激光粒度分布儀、掃描電鏡、XRD對超微化前后的SiC粉體進行粒度、形貌及結(jié)構(gòu)的研究.研究結(jié)果表明:工作壓力愈高,SiC粉體的超微化效果愈明顯.工作壓力為0.6MPa時,超微化前后SiC粉體的平均粒徑由3.01μm降至0.75μm,粒徑小于2.5μm的比例由82.86%升至99.85%,粒徑主要分布由0.4～1.5μm和8～23μm的雙峰分布變?yōu)?.4～1.2μm的單峰分布,分布寬度從25.125降到0.833;顆粒主要以片狀、小塊狀存在,分布均勻,超微化前存在的大塊狀顆?；鞠?團聚現(xiàn)象明顯減少;超微化前后SiC粉體的晶型都屬于α-SiC(6H),超微化后各主要衍射峰的強度減弱、半高寬有所寬化.

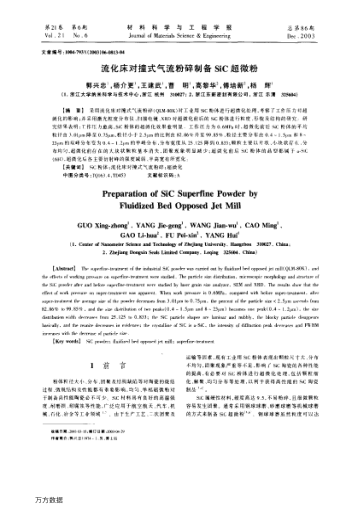

論文截圖

上一條：GSP加壓氣流床氣化技術(shù)工藝分析

下一條：利用PIV技術(shù)對水平攜帶床內(nèi)氣流分布速度的研究

版權(quán)：如無特殊注明，文章轉(zhuǎn)載自網(wǎng)絡(luò)，侵權(quán)請聯(lián)系cnmhg168#163.com刪除！文件均為網(wǎng)友上傳，僅供研究和學習使用，務(wù)必24小時內(nèi)刪除。
