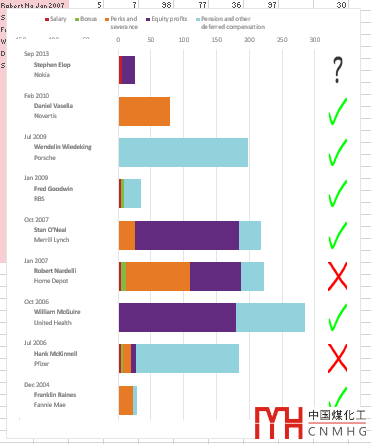

封面圖來自《經濟學人》Daliy Chart--give it back，網址：http://www.economist.com/blogs/graphicdetail/2013/09/daily-chart-21。

源數據來自apptrac網站，網址：http://www.apptrac.net/en/blog/the-daily-graph/73-give-it-back.html。

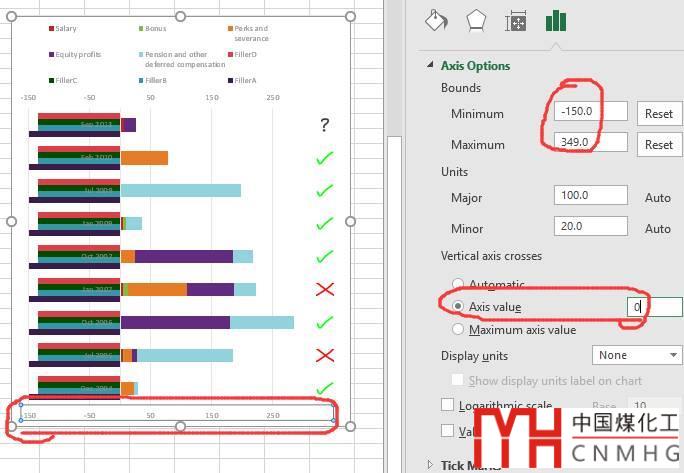

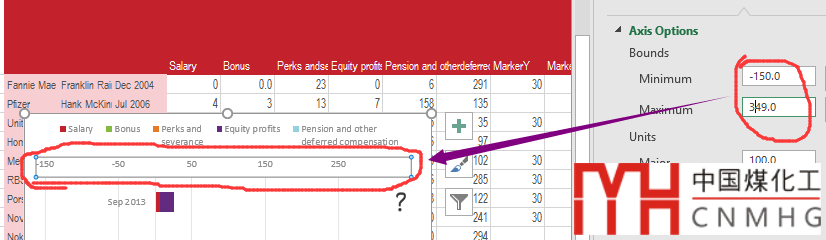

1. 把橫坐標范圍設置為-150到349

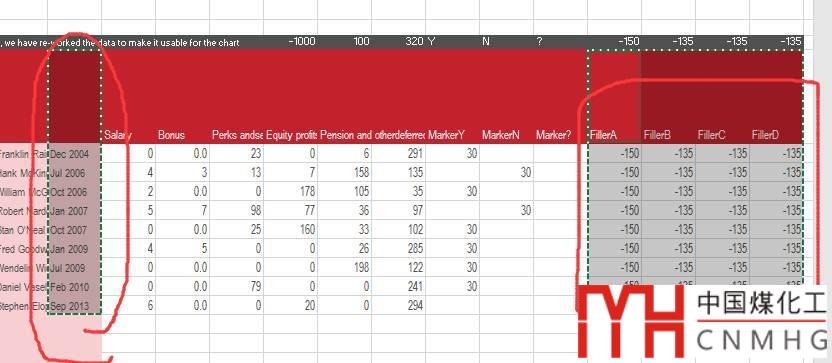

2. 選擇圖示數據范圍，復制（Ctrl+C）。



3. 選中上一期繪制的圖，Ctrl+V黏貼，即將把復制的數據添加到圖形中。

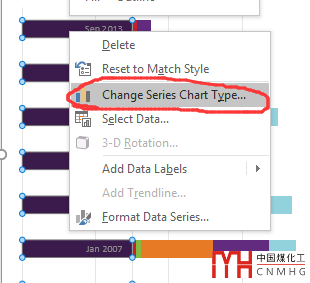

4. 選擇新加入的圖形，右擊，選擇change series chart type。

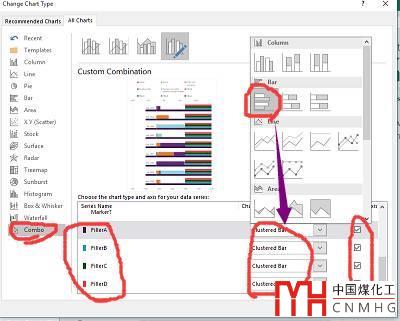

5. 選擇最下面的combo，將新加入的四行數據設為secondary axis（第二坐標軸），圖像類型選擇clustered bar（復式條形圖）。

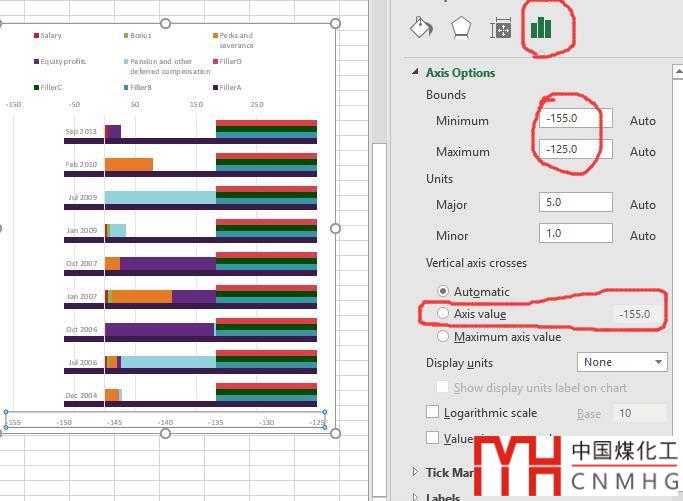

6. 單擊底部的橫軸標簽，設置坐標軸范圍和縱軸交叉位置（vertical axis crosses），兩個圖層就不會重疊了。

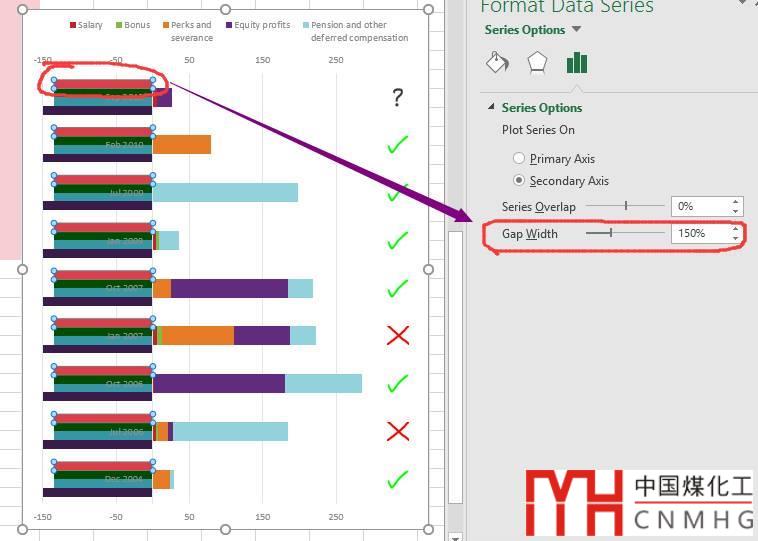

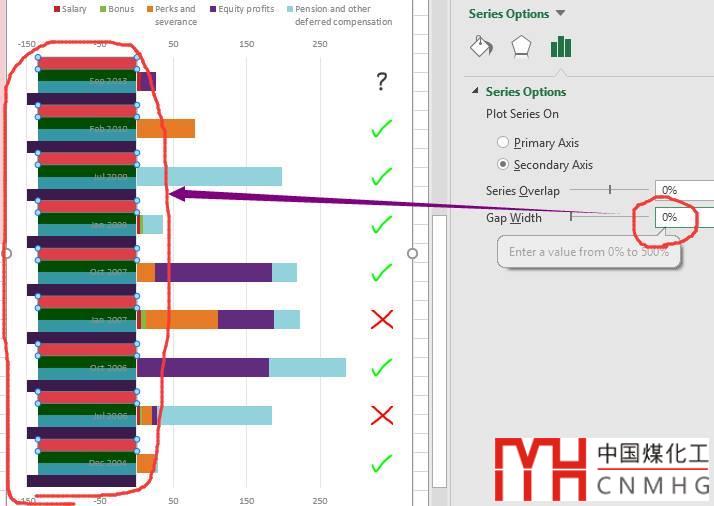

7. 單擊左側條形圖，將gap（間隙）設為0%，使條形圖充滿上下空間。

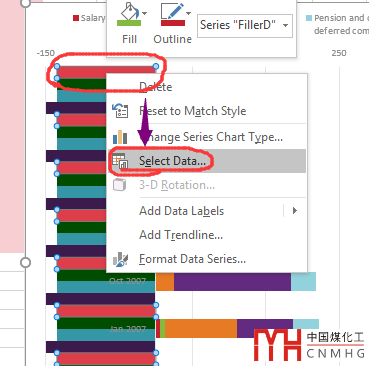

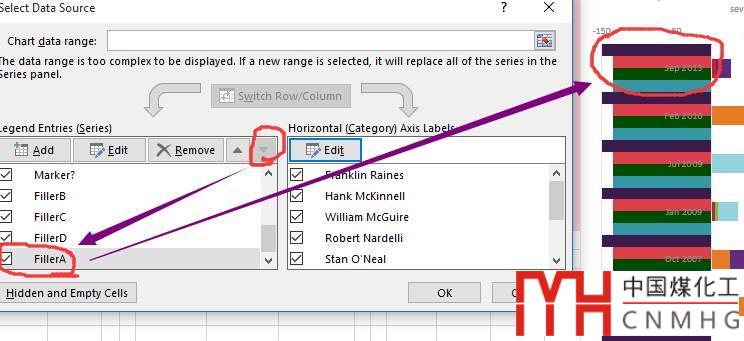

8. 右擊左側的條形圖，選擇select data，將“filter A”調整到最后，即最長的條形圖在頂部。

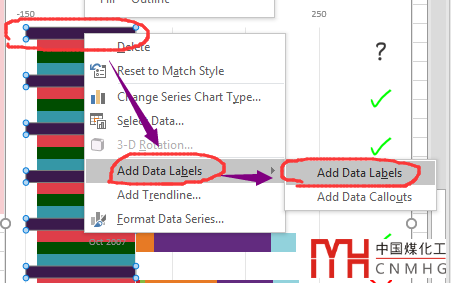

9. 右擊左側最長的條形圖，選擇add data labels，左側出現響應的數值標簽。

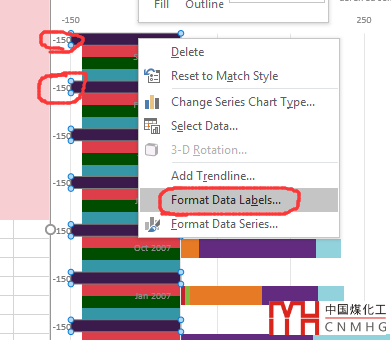

10. 繼續右擊，選擇format data labels，設置標簽的格式。

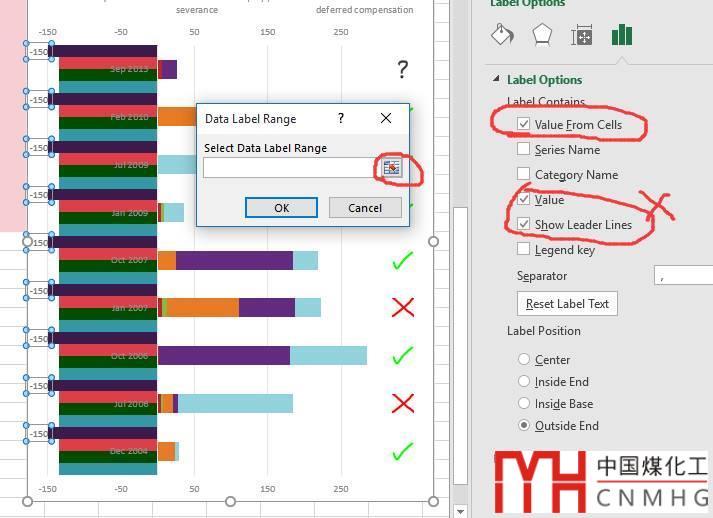

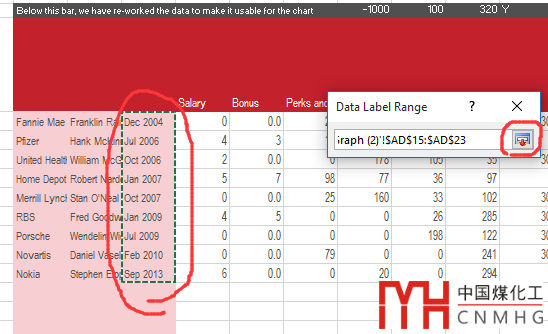

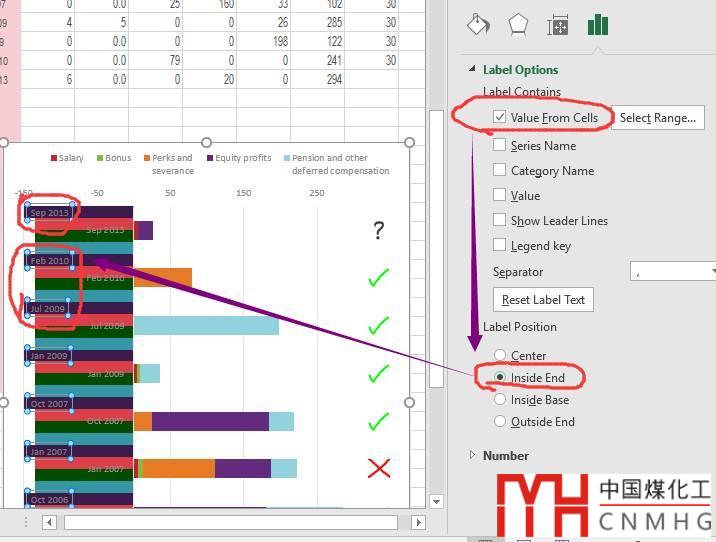

11. 選擇value from cells，選擇日期列（第三列)；取消value及其他項。




12. label position設置為inside end



13. 同樣方法設置另外CEO和公司組，數據分布為第二列，第三列。

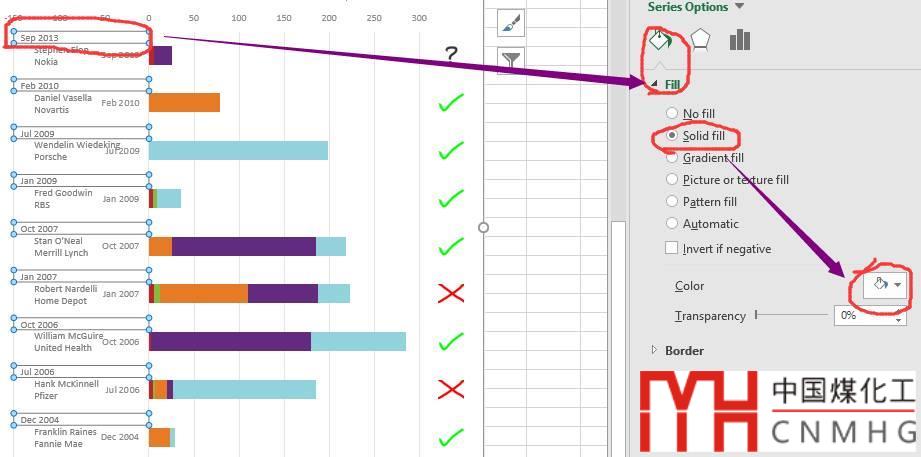

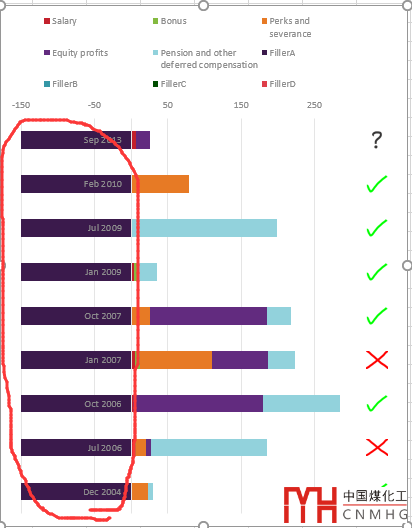

14. 將左側條形圖的填充色設為白色。

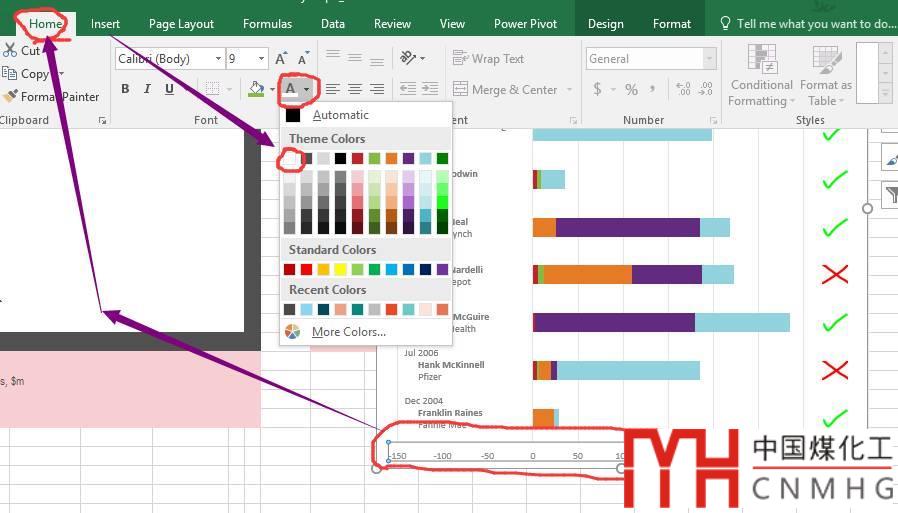

15. 將縱坐標標簽的顏色設為白色



16. 第二圖層的橫坐標標簽也設為白色

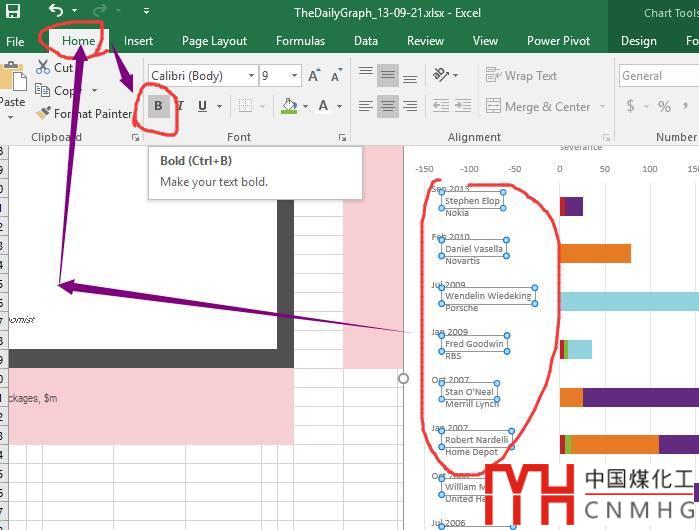

17. 加粗CEO組的字體，即Stephen Elop，……

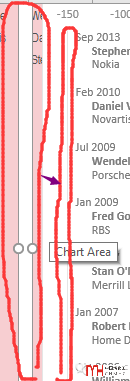

18. 繪制一個白色填充、無邊框的矩形框，掩蓋左側的網格線





19. 再繪制一個白色填充、無邊框的矩形框，掩蓋左側部分的橫坐標標簽。



20. OK！




所用軟件：office excel 2016 @windows 10 pro。
