先不管CAD的單位怎么設置，有沒有用，首先要確認一點，繪制的CAD圖形都需要有精確的尺寸，這個尺寸肯定是以單位為基礎的，1米長的線，如果單位用毫米，就要輸入1000，如果用米，只需要輸入1。但很多人用CAD繪圖時并沒有關注過單位設置，也一直沒有問題，有些人關注到單位的設置，卻可能反倒被弄糊涂了：CAD里的單位到底有沒有用？是否需要設置？應該怎么設置？

很久之前發過幾篇關于單位設置的文章，再重新整理一下，希望能幫助初學者弄清楚CAD中單位的作用，同時也給遇到單位相關問題的朋友解答一些疑惑。

一、CAD的單位設置到底有沒有用？

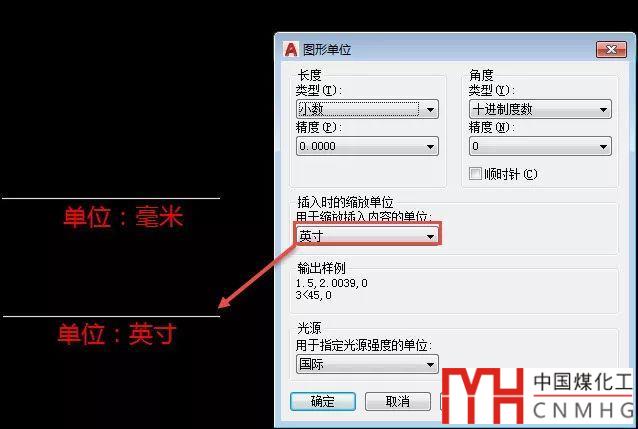

為什么會有這樣的疑問呢？設計圖紙中常用的單位有毫米、米、英寸、英尺等，但在CAD中新建一個文件后，我們在單位UNTIS對話框中將單位設置毫米，畫一條100單位長度的線，然后再將單位設置成英寸，再畫一條100單位長度的線，會看到兩條線是一樣長的，如下圖所示。

就算建兩個文件，分別把單位設置成毫米和英寸，分別畫長度100的線，從一張圖復制到另一張圖，看到長度也是一樣的。

為什么100毫米會跟100英寸一樣長呢？

一個圖紙文件只能用一個統一的單位，而這個單位是你在開始畫圖時就已經確定的。繪圖時，CAD記錄的圖形尺寸就是一些數字，比如100或1000，無論將單位調整成什么，這個數值都是不變的。

CAD的單位只有在合并圖紙的時候才會起作用，注意觀察一下“圖形單位”設置對話框，可以看到這單位是：用于縮放插入內容的單位。

也就是將把圖紙作為圖塊或外部參照插入到其他圖紙中時，這個單位才會有意義，如果單位不一致，可以按照單位進行尺寸的轉換。

如何將按英寸繪制的CAD圖紙轉為毫米單位？

類似的設置在定義圖塊的對話中也有，如果圖塊插入到不同單位的圖紙也會進行縮放，如下圖所示。

為什么圖塊插入時比例會變成0.0394？

---提示：下面是廣告，不是本文圖片！---

二、插入時縮放單位應該怎么設置？

所謂“插入時的縮放單位”，也就是在插入圖塊或外部參照時，當被插入的圖形單位跟當前圖形文件單位不同時，需要進行尺寸轉換并對圖形進行相應比例縮放，使圖形的尺寸保持一致。比如說將一張按英寸為單位畫的圖紙插入到一張按毫米畫的圖紙時，這個圖形單位會告訴CAD軟件，插入的圖紙需要放大25.4倍，也轉換成毫米為單位的圖紙。

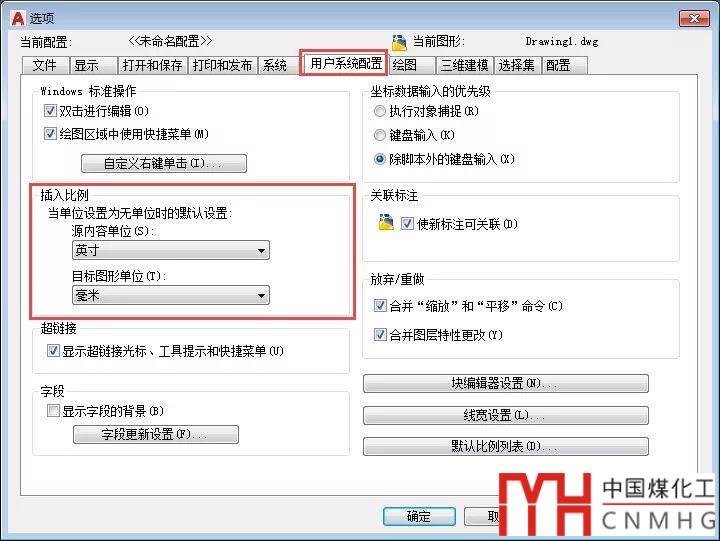

由于不同國家、不同行業有約定俗成的標準和習慣，大家通常都用相同的單位，比如國內的建筑行業都用毫米作為繪圖單位，因此大多數情況下這個單位設不設置都沒有關系。即使遇到需要轉換單位的圖紙，我們也可以在插入前設置單位，也可以在選項對話框直接源內容單位和目標圖形單位，如下圖所示：

三、新建圖紙時選公制和英制樣板文件有什么用呢？

在低版本CAD新建圖紙是會讓我們選“英制”和“公制”呢，“英制”和“公制”對應著CAD的兩個樣板文件，AutoCAD的是acad.dwt和acadiso.dwt，到了高版本不讓設置公制和英制，但會直接讓選擇樣板文件。

既然單位對于單張圖紙沒有用，為什么又要選擇英制和公制呢？

我們可以分別新建一張公制和英制的空圖，來看看兩者的區別，首先看標注樣式，在公制圖中多了一種ISO-25的標注樣式，兩張圖中都有STANDARD的標注樣式?？梢詫Ρ炔榭匆幌聝蓚€標注樣式的主要參數，如箭頭大小、字高，可以發現STANDARD的箭頭和字高設置都是0.18，顯然是按英寸單位來設置的，而ISO-25的箭頭大小和字高都是2.5，是按毫米設置的。

但標注樣式的這點差別并不重要，通常我們都會自己再設置標注樣式，公制和英制有些差別不容易看到，但卻更為重要，必須要了解。

CAD軟件都針對公制和英制提供不同的填充和線型文件，例如AUTOCAD提供的填充文件有acad.pat和acadiso.pat，線型文件是acad.lin和acadiso.lin，在英制的線型和填充文件中，長度都按英寸設置，每段線的長度值更小，比如是0.5、1或2，而在公制的線型和填充文件中，長度按毫米設置，每段線的長度值會更大，比如是25.4或50.8。

公制樣板文件會調用公制的線型和填充文件，英制樣板文件會調用英制的線型和填充文件。

其實英制和公制是由一個變量控制的，變量名是：measurement，設置為1就是公制，設置為0就是英制。

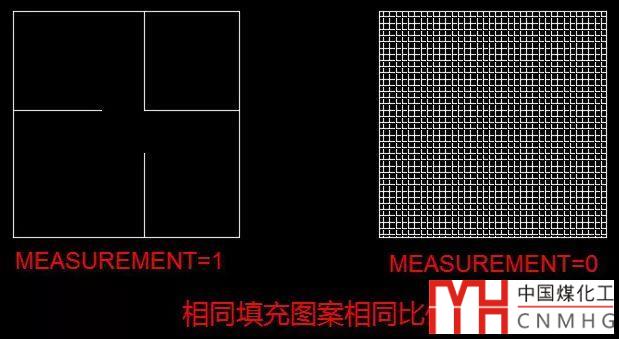

我可以做個簡單的試驗：在一張公制圖里畫兩個10X10的矩形，先在一個矩形里先填充ANGLE圖案，填充比例用1。然后輸入measurement，回車，輸入0，回車，然后在另一個矩形中用相同比例填充相同的圖案，會看到兩個矩形填充的密度完全不同，如下圖所示：

如果你發現兩張圖紙中填充圖案和比例設置相同，但密度卻差很多的時候，就可以看看兩張圖紙的MEASUREMENT設置是否相同，也就是也許一張是公制一張是英制。

四、單位對話框的主要作用：設置格式和精度

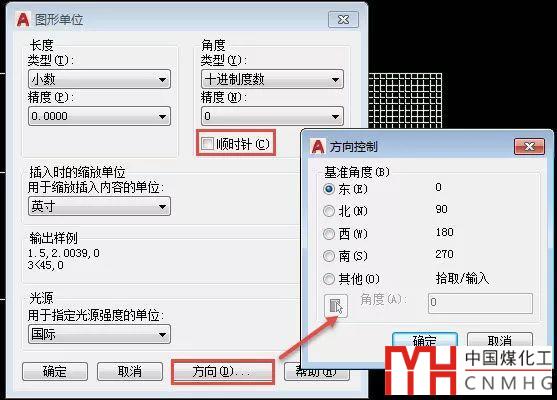

更多的時候我們會去用單位對話框設置長度、角度的參數顯示的格式和小數點后精確的位數，在一些特殊情況下，還可以設置角度計算的方向是順時針或逆時針，還可以設置基準角度的方向。

這些參數的設置很好理解，根據實際圖紙的需要來設置就好了，但如果對單位設置不了解還會遇到一些問題，比如：

為什么圖塊比例相同大小卻不同？字體的寬高比相同看起卻不同？圖形明明Z坐標都是0卻不能倒圓角等等。

其實這些原因很簡單，只是將單位的精度設置為了不保留小數點，導致小數點后面的差別看不到了，導致1.4和0.7都顯示為1,或者0.3就顯示為0了。

單位設置里設置了精度為什么標注精度沒有變？

單位對話框控制的是繪圖時在命令行、狀態欄、特性面板、動態輸入等界面中顯示的坐標值、尺寸值、角度值的精度，它并不控制標注值的精度，標注值的精度是由標注樣式里的單位精度來控制的。

單位對話框里設置的精度是否會影響繪圖的精確度？

單位對話框控制的只是控制的尺寸和角度值顯示的精度，CAD繪圖和計算的精度是程序內部控制的，當然也不是無限精確的，如果CAD圖形的坐標超大，比如經常看到的一些10的幾十次方的圖紙，這種情況下倒是會影響計算精度，會導致一些顯示和操作異常。

五、標注的單位設置

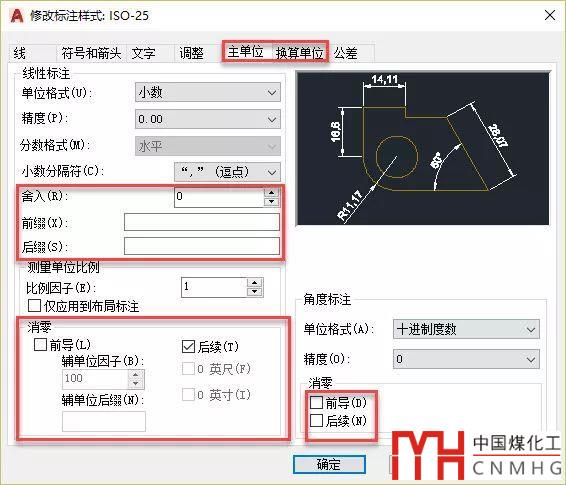

標注樣式中有更多的單位設置選項，有主單位，還有換算單位，主單位選項卡中DE CAN也比單位設置對話框要多。標注樣式中的單位設置主要用來控制標注尺寸值的顯示效果，在設置格式和精度的基礎上還可以設置舍入精度、前后綴以及如何消零等等，如下圖所示。

如果精確繪圖的話，通常只需要設置精度（保留的小數位數），有特殊需要的時候再設置其他參數，這里就不再詳細介紹了。

六、單位轉換

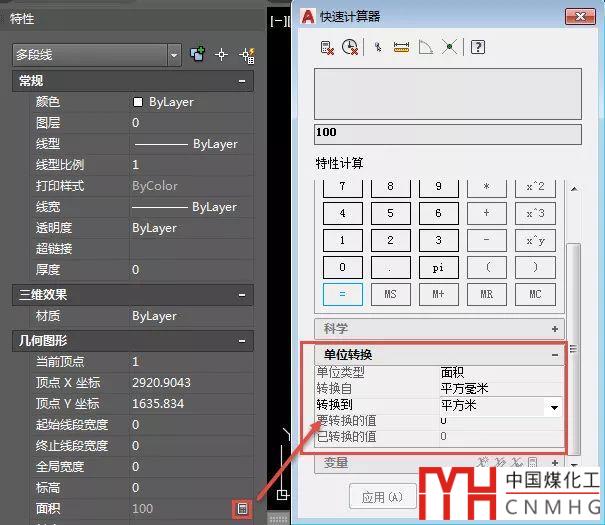

有時我們按毫米來畫圖，但有時卻需要按照米或其他單位來統計尺寸和面積，這就涉及到單位轉換，CAD的快速計算器就可以進行單位轉換，在特性面板（CTRL+1）中的參數后點計算器按鈕，可以很方便地調用計算器并進行單位轉換。

上面簡單匯總了一下CAD中于單位設置的相關重要命令和功能，希望能大家有幫助，如果大家在設置單位的時候遇到其他問題，請留言。
