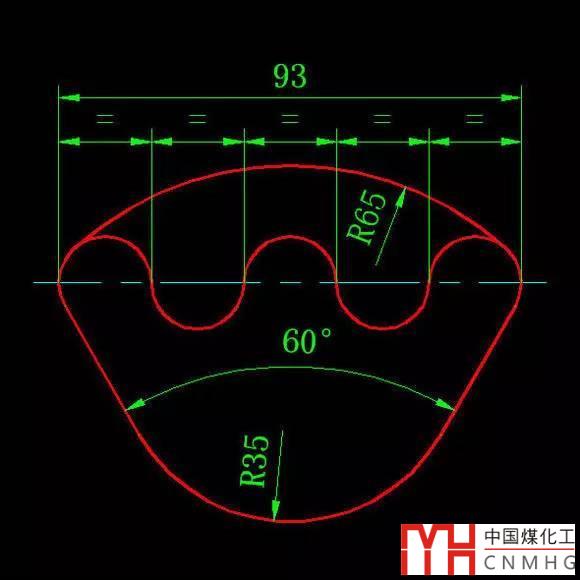

這張圖條件倒比較充分，關鍵是從哪里下手。現在看起來條件最充分的是中間的五個半圓，他們的直徑加起來是93，CAD支持分?jǐn)?shù)輸入，可以輸入93/5作為直徑，也可以輸入9.3作為半徑。畫完后，上面的圓弧用相切相切半徑可以畫出來，下面的夾角呈60的兩條切線麻煩一點，畫出這兩條線，延伸上面的圓，用相切 相切半徑畫出下面的圓就好了。

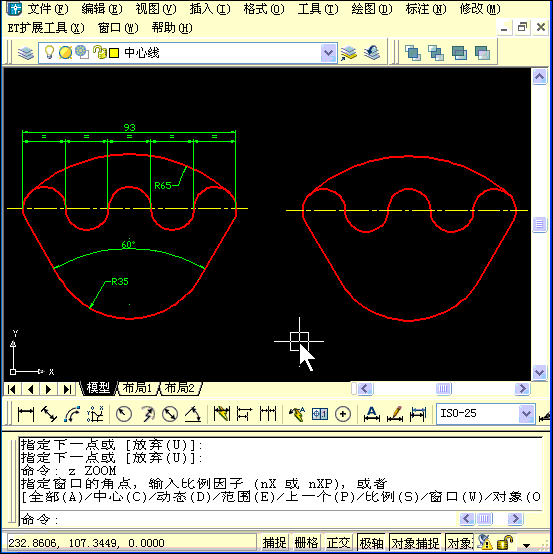

我們先來看看視頻中是怎么畫的。


在前面的練習中我們已經利用多段線PL繪制過這種連續的半圓的圖形，用方向D參數確定切線方向后，利用分?jǐn)?shù)輸入端點距離95/5，很快就將五個半圓繪制出來了。
上面的圓好畫，關鍵是兩條斜線，兩條線的夾角是60度且橫向?qū)ΨQ，那么左側直線跟X的夾角就是60度。從圓心畫一條60度的線，然后偏移半徑，就能保證這條線可以跟圓相切。需要注意的一個技巧是，在畫直線時，可以先輸入：<角度，確定角度，然后再輸入長度。
畫好一條直線后，鏡像，延伸上面的圓，用相切相切半徑繪制出下面的圓，然后修剪掉多余部分即可。
注意：在修剪下面的圓的時候，只選擇兩側的兩條直線作為修剪邊界即可，不要回車用所有圖形作為修剪邊界，因為回車的話雖然第一步簡單了，但修剪完，上面還會遺留一段弧，還得刪除多余的弧。

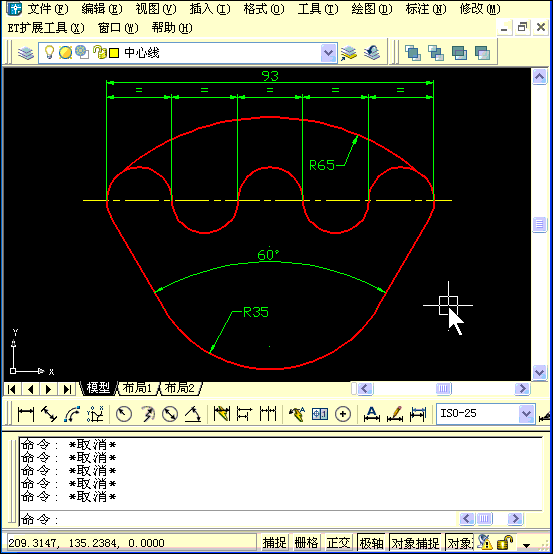

下面視頻是標注的步驟：
