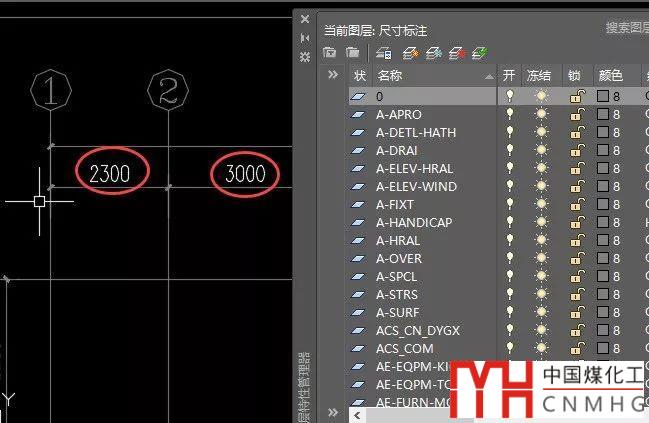

網友用SETBYLAYER命令將圖紙中所有圖形，包括圖塊的顏色屬性都設置成了隨層，然后將所有圖形都設置成了8號色（灰色），但發現唯獨標注文字的顏色仍然是白色的，如下圖所示。

這是為什么呢？

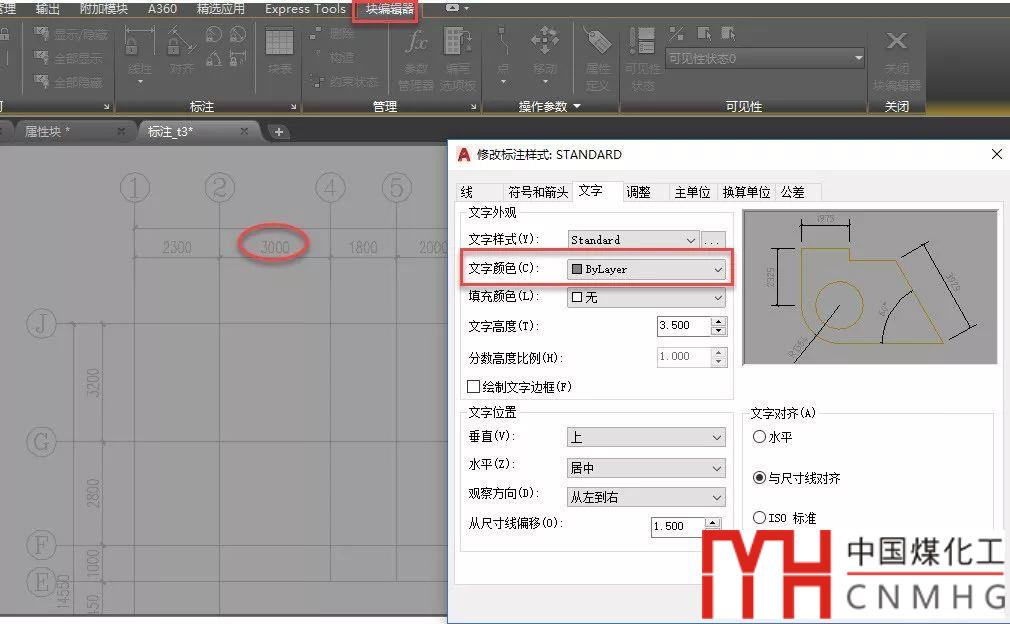

圖紙拿到后，我首先看看圖塊中這個標注文字到底有什么特殊之處，但炸開此圖塊或進入塊編輯器后，標注的顏色就變成了灰色，在標注樣式管理器里檢查文字的顏色也確實是隨層，如下圖所示。

在塊編輯器里不做任何操作直接關閉塊編輯器，文字又恢復成白色了。在塊編輯器中單擊保存塊按鈕后再關閉塊編輯器，文字就可以變成灰色了。

CAD編輯圖塊添加了屬性后為什么屬性不更新？

研究了半天，發現還真沒有什么好辦法！因?yàn)檫@是圖塊對特殊圖形的特殊處理，而這種特殊圖形就是標注。當標注和其他圖形一起被定義成圖塊后，修改標注樣式或相關圖層特性，圖塊中的標注都不會更新，會維持初始的設置，我們可以通過一個簡單的例子來重現一下這個現象。

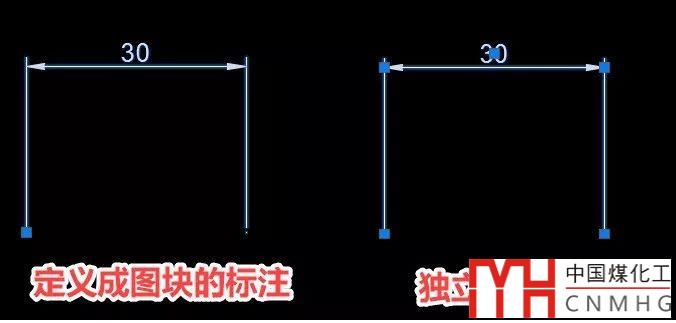

打開一張新圖，用默認的標注樣式繪制兩個線性標注，然后選中其中一個標注定義成圖塊，如下圖所示。

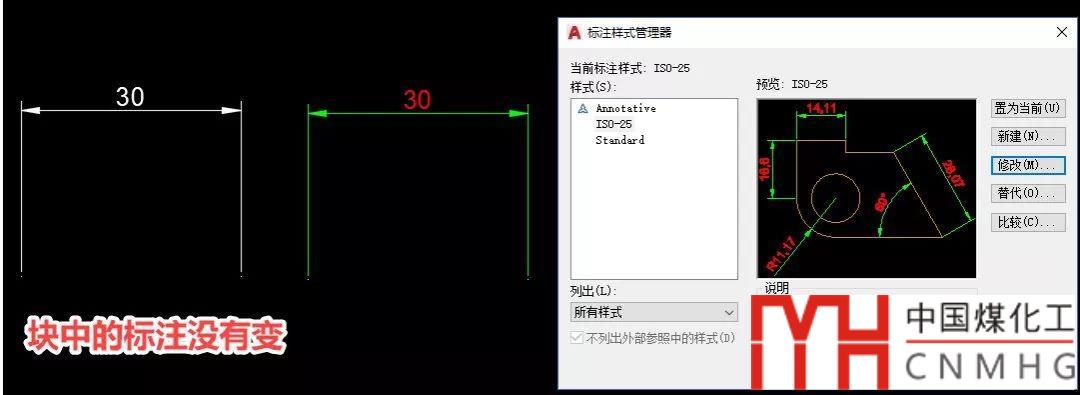

輸入D，打開標注樣式管理器，將標注樣式中文字的顏色改成紅色，標注線和界限的顏色改成綠色，如下圖所示。

從上面的截圖可以看到圖塊中的標注顏色并未跟隨標注樣式設置變化。

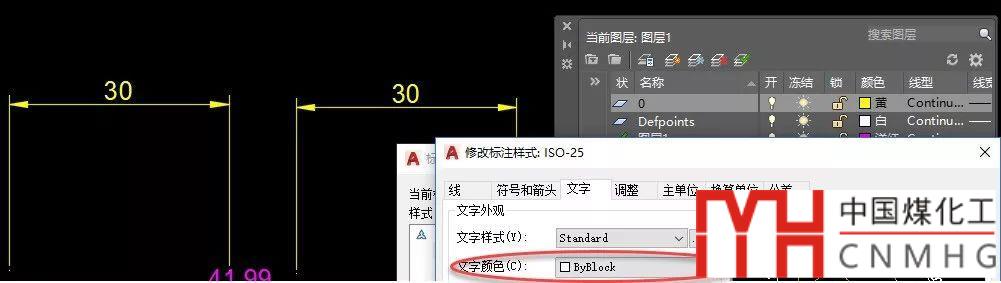

標注樣式中線和文字的默認顏色使用默認值：隨塊BYBLOCK，而標注對象默認的顏色是隨層BYLAYER，此時調整圖層顏色，發現圖塊中的標注的顏色會變，如下圖所示。

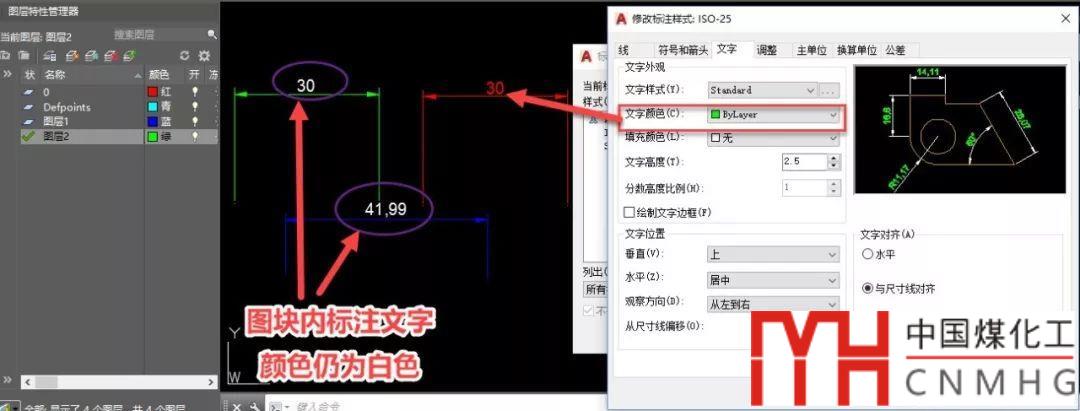

但如果開始標注的文字設置的是固定的顏色，比如是白色，標注一旦被做成圖塊后，無論在標注樣式中的文字顏色設置成隨塊或隨層，將圖層修改成什么顏色，圖塊文字的顏色都不會變了，如下圖所示。

也就是說，如果標注的文字或線條顏色開始被設置成了固定顏色，然后標注和其他圖形一起做成了圖塊，此時無論我們將標注樣式中文字和線條的顏色設置成其他顏色、隨塊或隨層，然后調整圖塊的顏色或圖層的顏色，標注文字或線的顏色始終都不會變。

CAD中顏色的作用和設置時應該注意的問題？

創建圖塊時應如何設置圖層、顏色等特性？

CAD設置標注樣式的基本操作

因此，在設置標注樣式的時候不要將文字和線條的顏色設置成固定顏色，也許這些圖紙中的標注可能天正或其他專業軟件設置的；此外，將標注和其他圖形做成圖塊后，標注的某些特性就無法利用標注樣式來調整了。

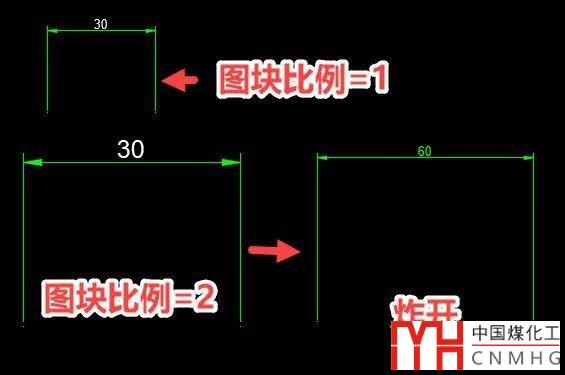

圖塊中的標注和常規標注還有一些不同的地方，比如修改圖塊比例時，塊中的標注和其他圖形一樣，標注值不會變，而標注界限、文字和箭頭的大小會跟隨變化的，當圖塊被炸開時標注會自動更新，標注箭頭、文字、標注值都恢復正常，如下圖所示。

為什么CAD圖塊炸開后里面的標注箭頭變得特別大？

了解了圖塊中標注的一些特殊性，再遇到類似問題就不會覺得奇怪了，另外也可以幫助我們合理設置標注的特性。
