Origin(Pro):疊加面積圖(Area in Area)【數據繪圖】

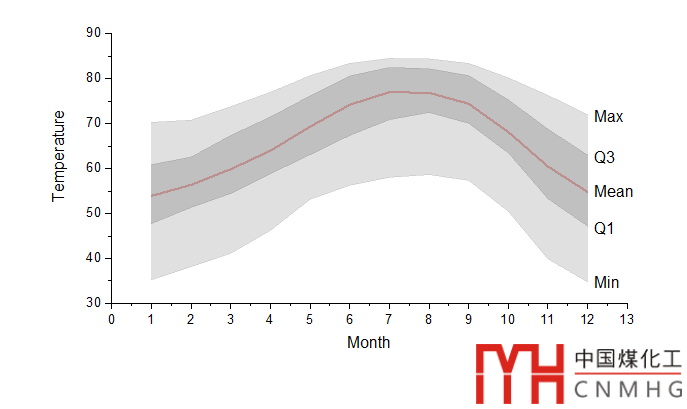

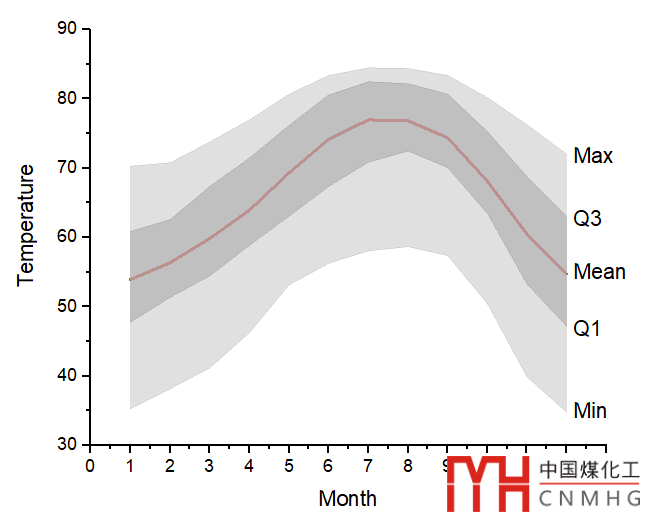

上圖是一種疊加的面積圖,常用于表示數據的統計特征,比如Q1-Q3,最小值-最大值等。
-

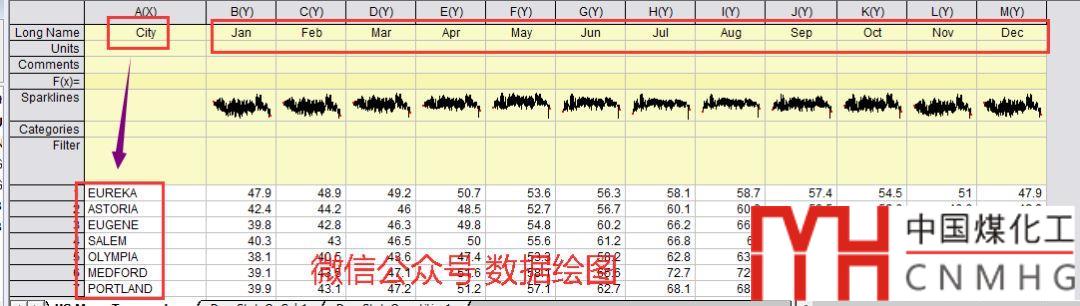

數據格式:可以是隨時間編號的一組數據,比如說美國某些地區的氣溫。

-
求取數據的統計量,包括Min,Q1,Mean,Q3,Max等。
-

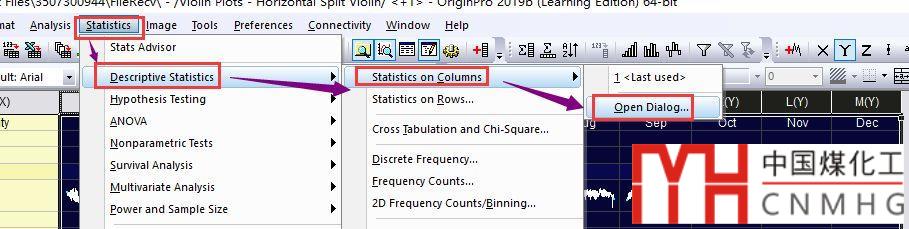

選中要進行統計分析的數據,Statistics->DescriptiveStatistics->Statistics on Columns

-
選取要輸出的統計特征量
-

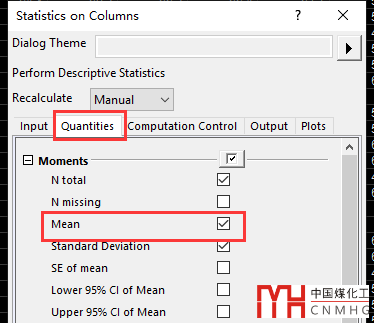

Moments里的Mean等

-
Quantities里的Q1,Q3等

-
-

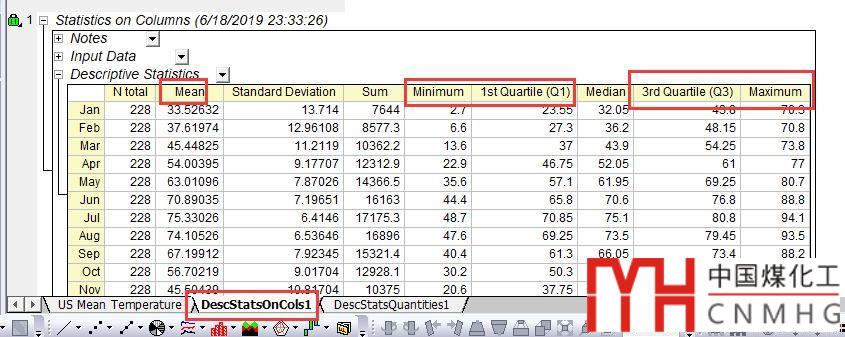

結果會存儲在一個新的Worksheet里,你也可以更改輸出的位置。

-
-
數據整理
-

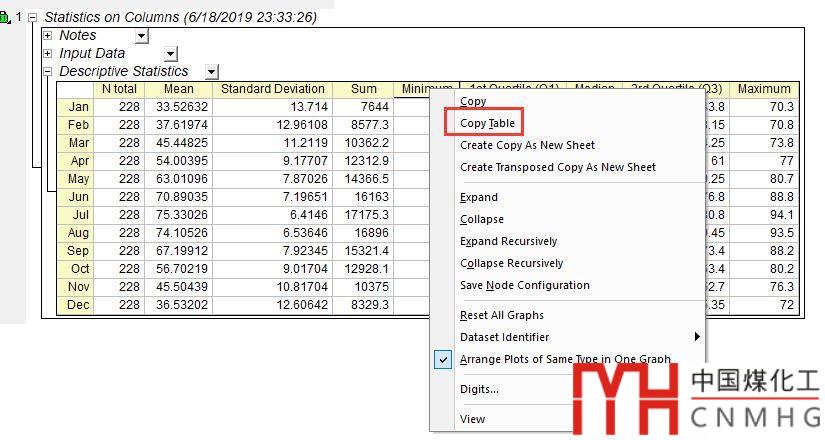

將統計分析得到的表格拷貝到一個新的Workbook里:右擊Copy Table

-

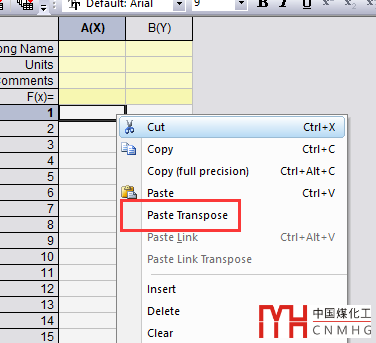

新建一個Workbook,右鍵,Paste Transpose

-

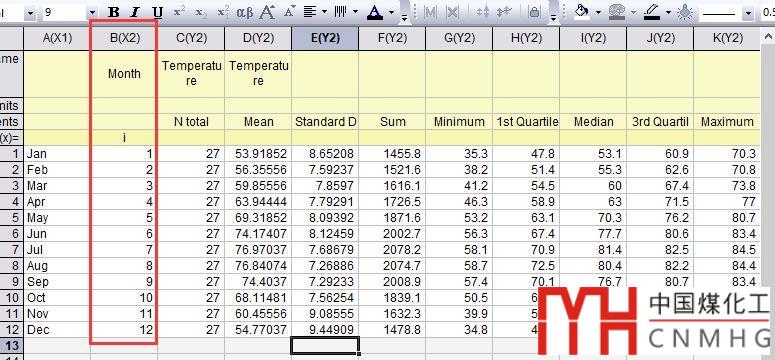

新插入一列,輸入月份1-12,并設為X軸數據

-
-

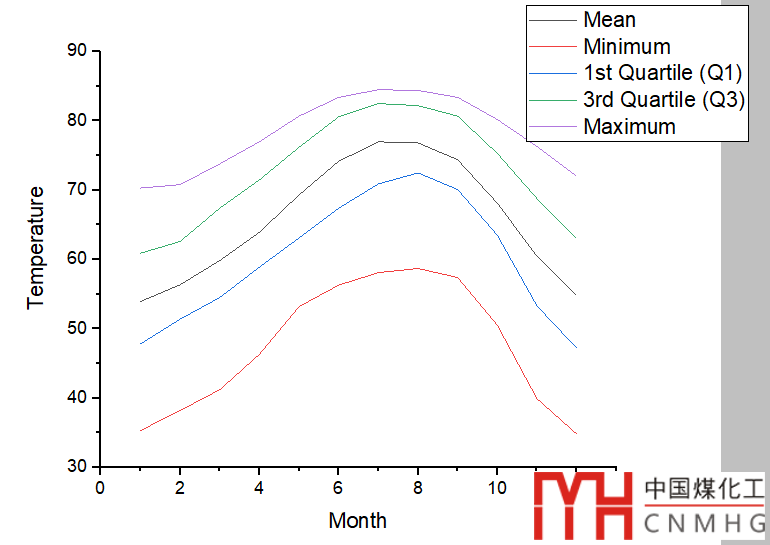

繪制Line圖:選中Min,Q1,Mean,Q3,Max,繪制Line圖

-
調整格式
-

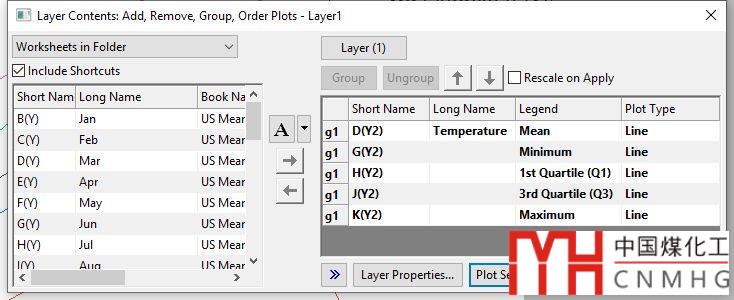

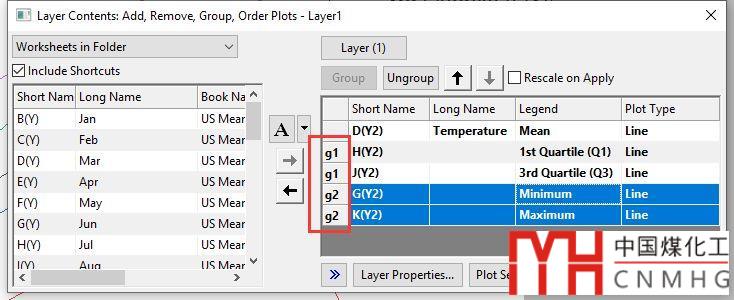

調整Group信息:為了實現Q1-Q3,Min-Max之間填充顏色,需要重新對數據進行組合。使用快捷鍵F12打開Layer Properties對話框,取消原來的分組,重新分組。


-
設置Area填充
-

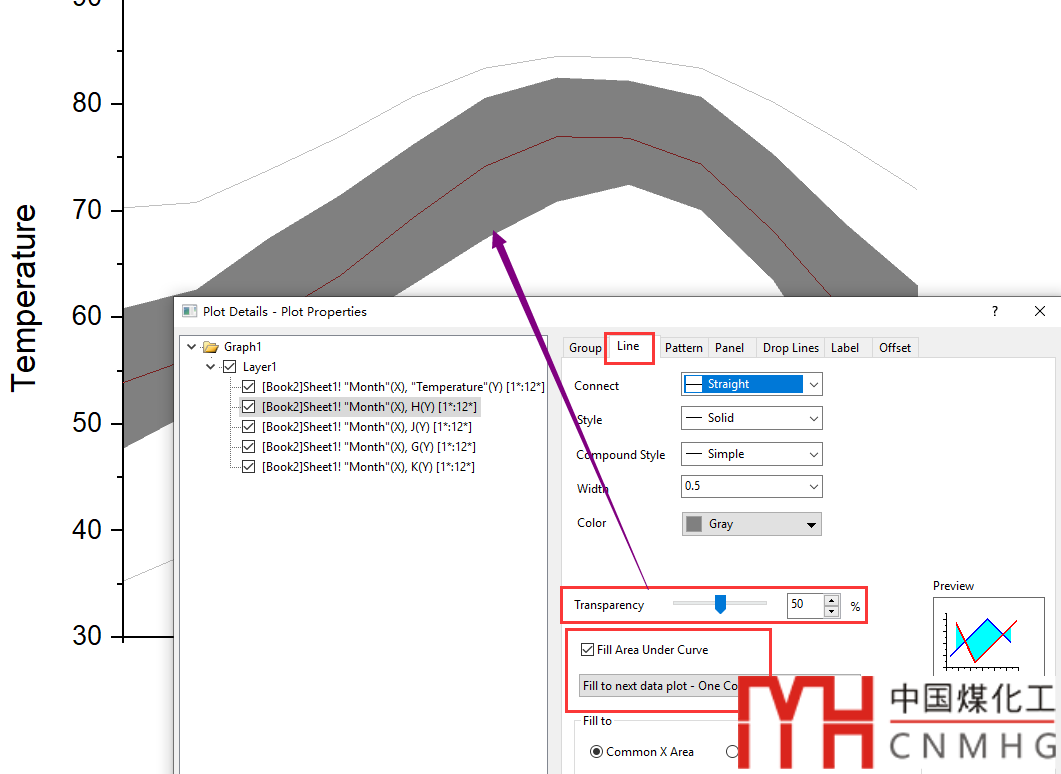

雙擊Q1-Q3數據,打開Plot Properties,在Line頁面,勾選FillArea Under Curve,模式選Fill to next data plot - one color, 設置填充顏色和透明度。

-
同樣方法設置Min-Max組的填充色。
-
-
其他格式
-
設置中間Mean的線條格式,以突出顯示。
-
使用左側Text工具添加標簽。
-
-
-
OK!
