關于字體分類的問題很久之前就發過文章，但經常還有人問起，而且最近發現以前發的文章有一些小問題，所以決定重整一下發給大家，希望對字體不了解的人可以再看看！

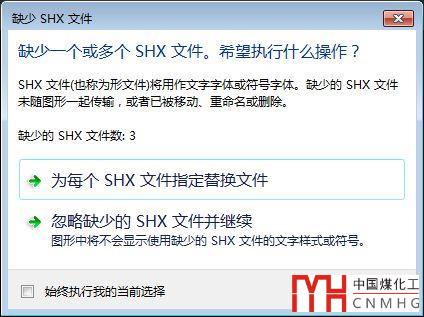

當用CAD打開其他設計人員發過來的圖紙時，經常會提示找不到相應的字體而彈出一個替換字體的對話框，版本不同，彈出的對話框還不完全相同，如下圖所示。

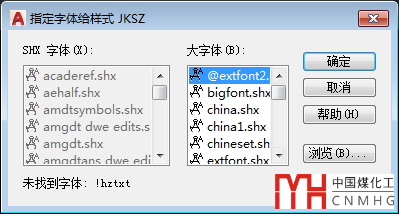

在CAD低版本會直接提示選擇替換字體，由于有些圖紙中缺失的字體過多，需要反復選擇，因此在CAD高版本對此對話框進行了改進，我們可以忽略缺少的字體直接打開圖紙。

為什么選擇替換字體的時候提示無法替換呢？

當出現缺少字體時而我們?nèi)绻植涣私膺@個字體在圖紙中具體用途，一種辦法就是先“取消”不替換，等打開圖紙后在看具體那些文字或符號無法正常顯示；一種方法就是根據名字在列表中選擇一種近似的字體，但只有從字體名字能看出大致類型時用這種方法才會比較有效。由于對字體類型不了解，不僅替換時無法使字體正常顯示，有時還出現類似下面的提示：

hztxt2.shx 是大字體文件，不是形文件。

Eref.shx 是常規字體文件，不是形文件。

什么是大字體文件？什么是常規字體文件？什么又是形文件？他們有什么不同，各有什么作用呢？要想能正確處理文字，必須對字體的分類有所了解。

SHX文件分為三種：SHX文件分三種：Unifont（常規字體、小字體）、Bigfont（大字體）、Shapes(符號形，形文件)，這三種類型的文件定義方式不同、使用方式也不同，不能相互替換，只能同類文件進行替換。

--下面是廣告，不是本文圖片--

大字體是什么意思？

SHX文件通常用于書寫文本或符號，如txt.shx，gbcbig.shx等，并不是所有SHX文件都可以用于書寫文字，可以用于書寫文字的SHX文件兩種：常規字體和大字體。

常規字體一般為西方文字，里面包括字母、符號等，國內也習慣稱之位小字體，如txt.shx、simplex.shx、tssdeng.shx等等，

大字體定義的是雙字節的亞洲文字，稱大字體，如簡體中文(hztxt.shx、tssdchn.shx、gbcbig.shx)、繁體中文、日文、韓文等等。

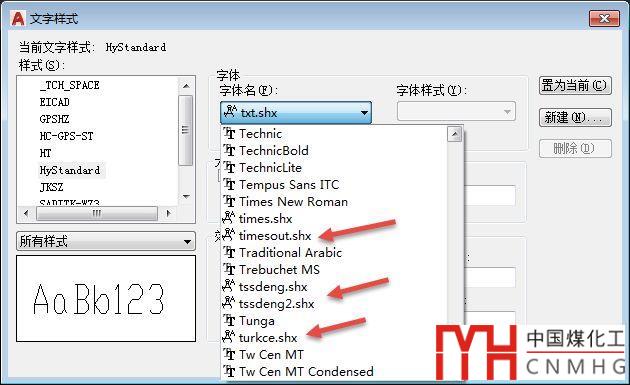

在設置文字樣式的時候的時候，常規字體是可以單獨使用的，跟操作系統附帶的字體在一個列表中選取，如下圖所示。

CAD的文字樣式應該如何設置？

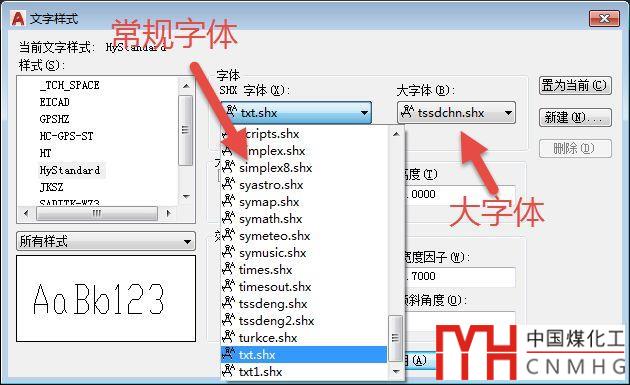

大字體無法單獨使用，必須跟常規字體配合使用，在文字樣式對話框中勾選“使用大字體”后，右側列表會顯示可選用的大字體，同時左側的常規字體列表將不再顯示操作系統的字體，如下圖所示。

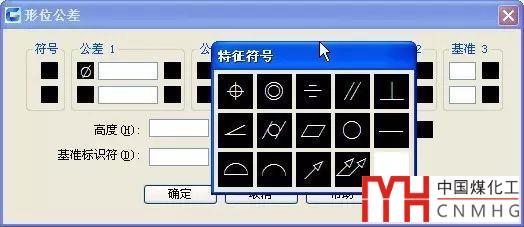

有些小字體文件中也包含一些特殊符號：如形位公差符號使用的GDT.shx 。

什么是形文件？

SHX文件可以統稱為形文件，但在CAD內部專指符號形文件。

符號形，用于插入特殊符號、圖形或定義線型中圖形，如ltypeshp.shx，aaa.shx等。

符號形，顧名思義指文件里是一些特定的符號，它的一般用法有兩種：

1、直接符號形插入到圖中。

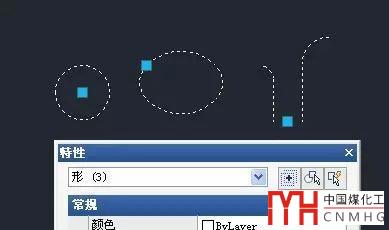

首先要用load命令載入形文件（*.shx），將字體中符號讀出來，然后用shape命令插入符號，插入時指定相應符號名稱，便可以將一個符號形（SHAPE）實體插入當前圖中。(常見的符號形如aaa.shx)

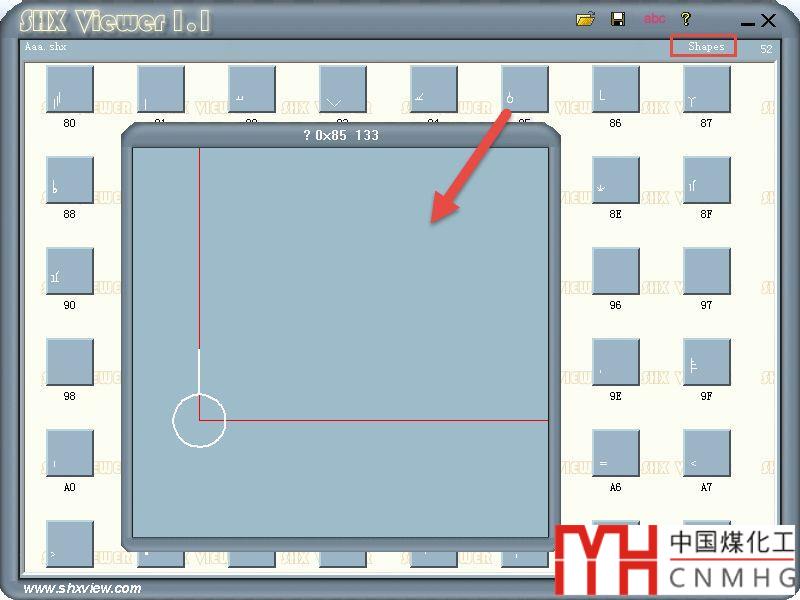

如果對符號形中的符號名稱和形式不了解，可以在輸入SHAPE命令回車后根據提示輸入*號，回車，CAD會將所有符號形的編號列出來。但如果想知道每個名稱對應的符號是什么樣的，可以依次插入看一下，或者用SHXVIEWER看一下。

CAD的字體文件shx查看工具下載

--下面是廣告，不是本文圖片--

2、用于定義線型

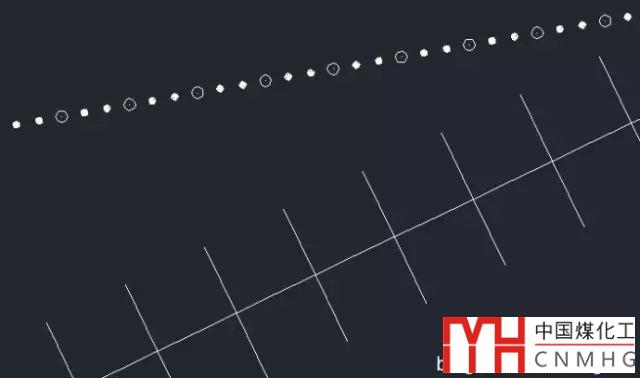

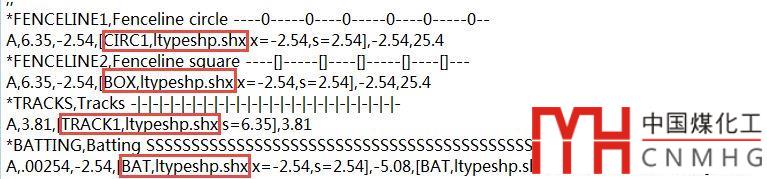

很多復雜的線型都是利用符號形定義的，線型定義時將符號形(常見的如ltypeshp.shx)文件中的某個符號嵌入到線型編碼中，就可以得到一些特殊的線型，線型中也可以使用字形文件中的文字，比如：

教你如何自定義CAD線型

為什么CAD圖形的線型從一張圖復制到另一張圖會變？

大家可以看到，雖然都是SHX文件，但不同類型字體的用途不同，肯定不能隨意替換。即使是同類型的字體文件也不能隨意替換，就算是同名的字體文件內部定義也不完全相同。例如在設計院使用較多的txt.shx和hztxt.shx就存在好多版本，有的帶鋼筋符號，有的不帶，因此必須使用同一個版本的字體文件才能保證所有字符都能正常顯示。

現在大多數設計單位對圖紙使用的字體都有要求，這樣可以保證內部設計交流或合作時不出現字體方面問題。當需要和其他單位進行圖紙交流時，建議最好附上使用的字體文件（可以用電子傳遞（ETRANSMIT）功能打包），避免給對方帶來不必要的麻煩。

以上技巧適用于AUTOCAD和浩辰CAD等類似CAD軟件。
