之前介紹過幾何約束，幾何約束可以設定圖形之間的幾何關系，CAD中還提供了標注約束，而標注約束控制設計的大小和比例，我們也可以稱之為尺寸驅動或參數化。

為什么CAD繪圖時會出現一些小圖標？約束是什么？

什么是幾何約束？

標注約束可以約束以下內容：

• 對象之間或?qū)ο笊系狞c之間的距離

• 對象之間或?qū)ο笊系狞c之間的角度

• 圓弧和圓的大小

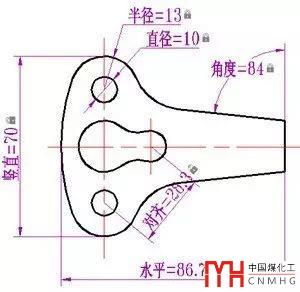

例如，下圖包括線性約束（線性包括對齊、水平、豎直標注）、對齊約束、角度約束和直徑約束。

如果更改標注約束的值，軟件會計算對象上的所有約束，并根據計算結果自動更新受影響的對象。

此外，可以向多段線中的線段添加約束，就像這些線段為獨立的對象一樣。

標注約束與普通標注有什么不同？

標注約束與普通標注對象在以下幾個方面有所不同：

• 標注約束用于圖形的設計階段，也就是有些尺寸可能不確定，需要調整，而標注通常在文檔階段進行創建，也就是圖形已經確定，標注是為了出圖。

• 標注約束驅動對象的大小或角度，而標注由對象驅動

• 默認情況下，標注約束并不是對象，僅以一種標注樣式顯示，在縮放操作過程中保持相同大小，且不能輸出到設備，也就是說不能打印出來，或者輸出成PDF或圖像文件的時候也不會顯示。

如果需要輸出具有標注約束的圖形或使用標注樣式，可以將標注約束的形式從動態更改為注釋性。

約束設置

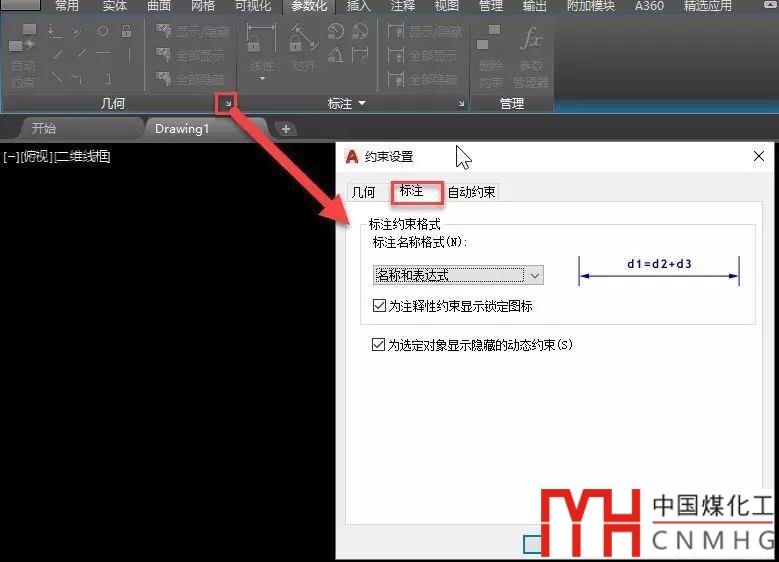

在約束設置面板上，可以設置約束的基本顯示效果，如下圖。

標注名稱格式：此項有3個選擇，分別為值、名稱、名稱和表達式，可通過選擇不同的選項來控制標注約束的文字顯示效果。

為注釋性約束顯示鎖定圖標：選擇是否為注釋性約束顯示鎖定圖標。

為選定對象顯示隱藏的動態約束：如果勾選此項，當對象被選中后，浩辰CAD自動顯示與被選中對象相關的標注約束。

約束的刪除、顯示及隱藏

利用“顯示（隱藏）所有動態約束”功能，可以控制動態約束的顯示與隱藏，利用“刪除約束”功能，可以刪除各種約束。

參照變量和表達式

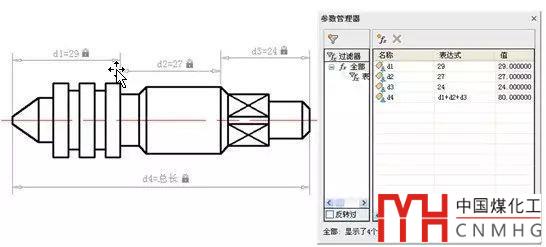

通過參數管理器，可以定義自定義用戶變量，可以從標注約束及其他用戶變量內部引用這些變量。定義的表達式可以包括各種預定義的函數和常量。參數管理器的上方為3個功能按鈕，下方為參數詳細信息列表。

創建新用戶參數：單擊此按鈕，可創建用戶參數。

刪除選定參數：選定參數后，單擊此按鈕，可將選定參數刪除。

創建新參數組：單擊按鈕可新建參數組，在浩辰CAD中，可利用多個參數組來實現對參數的管理。

參數的修改：參數管理器允許修改參數的名稱和表達式，但不允許直接修改其值，只需雙擊參數對應的表欄即可進入編輯狀態。

在CAD的參數表達式中，用戶可以使用下表中的所有運算符號，以實現各種復雜的多項式運算。

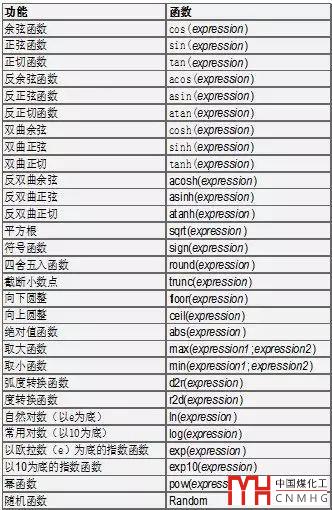

此外，CAD的參數表達式還支持各種常用的數學函數，除了可以在表達式的任意位置調用函數，還可以嵌套使用多個函數，比如:round(abs(5.2-sqrt(35)))=1。

上面只是簡單介紹了尺寸約束的相關功能和概念，真正要會使用約束和參數化，還需要結合一些實際的例子練習一下。

以上技巧適用于AUTOCAD的各個版本。
