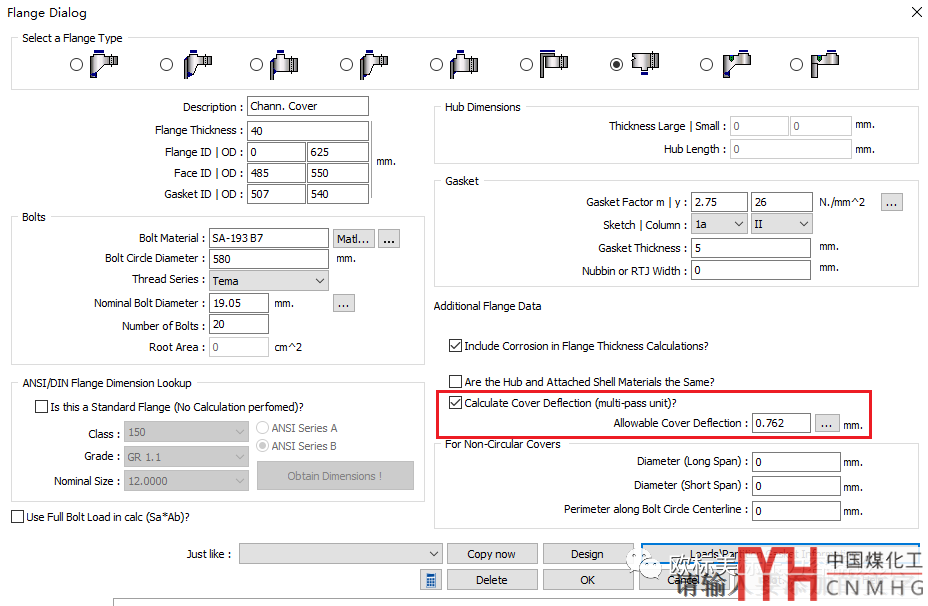

我們無論是在用SW6計算國標設備還是用PVelite等計算ASME設備都不可避免的遇到平蓋撓度問題。那么什么情況下要控制平蓋撓度呢？

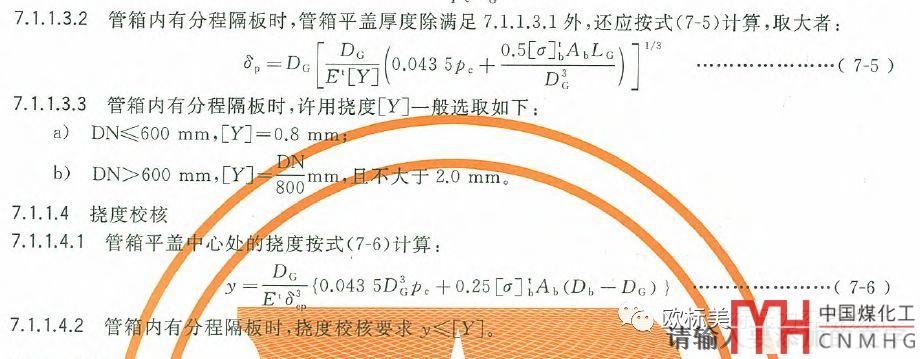

只有管殼式熱交換器中多管程（大于等于2管程）時的平蓋才需要限制撓度！為什么呢，因?yàn)椋?）多管程管箱內設置有分程隔板，需要控制平蓋中心的撓度，避免過量變形導致平蓋隔板槽墊片與隔板端部脫離接觸，產生間隙，導致流體短路，影響傳熱性能。2）管箱隔板在管程進出口介質作用下容易產生撓度變形，如果平蓋中心撓度過大，隔板端面脫離接觸后，即使停車也難以復位。平蓋撓度的控制的公式在GB/T 151和TEMA中都有規定，公式也是一樣的，只是由于GB/T 151適用的直徑擴展到了4000mm，增加了撓度控制值要不大于2mm，為啥是2mm呢是因?yàn)閴|片在壓緊狀態下，隔板端面伸入隔板槽約2mm，為了保證內部密封不內漏，所以除要滿足公式計算外再單獨控制了撓度最大值。
分程隔板和平蓋之間的泄露和很多因素有關，如：管程的數量，管程壓降的大小，墊片的回彈性，各程之間泄露對傳熱的影響，管程流體是否容易泄漏等。實際上客戶可以根據自己設備的實際情況對撓度的控制提出更高的要求。

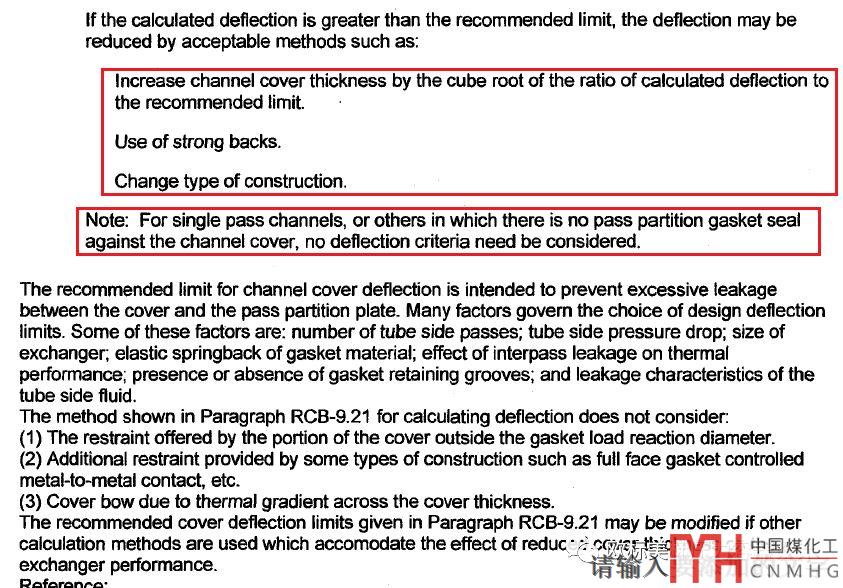

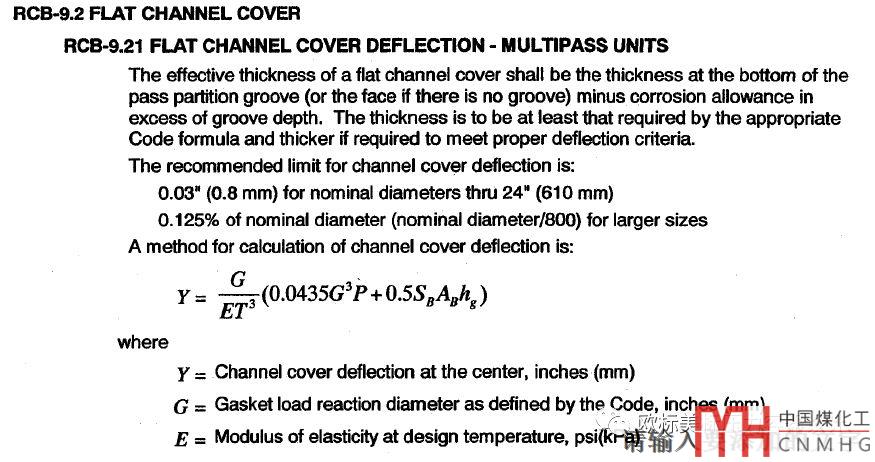

TEMA的規定
上面扯了這么多，應該明白單程換熱器的平蓋不需要控制撓度了吧。沒有分程隔板的還控制撓度不是人傻就是錢多嗎，當然了如果壓力稍高控制不控制平蓋的撓度對平蓋厚度也沒有影響。
壓力較低時平蓋的厚度經常是由于撓控制度決定的，那么此時平蓋需要的厚度是包含分程隔板槽的深度還是不包括分程隔板槽的深度呢。撓度就是變形實際上和其直接的關系的因素是平蓋的慣性矩，實際上分程隔板槽那一小條對慣性矩影響很小，理論上說控制撓度的那個計算厚度是可以不再扣除分程隔板槽的，稍微留一點余量就夠了。但是很多審核和ASME的授權檢驗師（AI）是不承認的；一般要求在取值的基礎上再加上隔板槽的深度，正常情況下如果有腐蝕就只需要增加隔板槽深減去腐蝕裕量了；假設法蘭蓋有3mm腐蝕，計算控制撓度需要的法蘭蓋厚度是56.2mm，隔板槽深5mm。那么取值大于56.2+5=61.2mm即可，法蘭蓋中心部分（不考慮隔板槽）可以取62mm；不需要按大于56.2+3+5=64.2mm取值。如果腐蝕裕量很大，大于隔板槽的深度那么就直接加腐蝕裕量即可。
另外最后再再再一次強調法蘭蓋的計算厚度是指法蘭蓋中心部位的厚度不是螺栓孔部位的厚度，當然了PV elite也會計算法蘭蓋螺栓孔部位的厚度需要多少。法蘭蓋（平蓋）的計算公式?jīng)Q定了厚度是受壓部分的厚度！

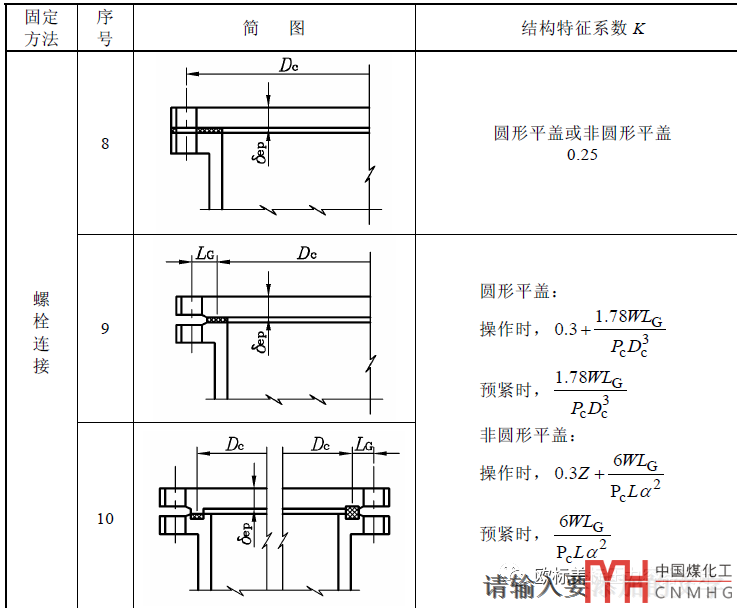

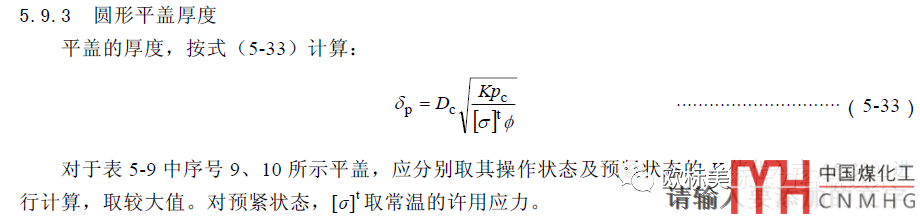

GB/T 150平蓋厚度的計算及圖示
