某項目中，一臺降膜吸收器E3400與一臺罐D(zhuǎn)3400相連。D3400在下，E3400在上。

設備為同一廠家，運到現場后，在安裝E3400的過程中，發現E3400的管口N3方位不對，本來N3口應該在0°上的，實際上卻在5°上。

D3400正確，E3400為居中

在現場，相差5°，一般修改配管即可，但是不巧的是，N3管口與另外一臺設備直連，造成無法裝配。

事故原因

此設備是石墨設備，法蘭比較多。

E3400有5對設備法蘭。

下部的D3400有6對設備法蘭。

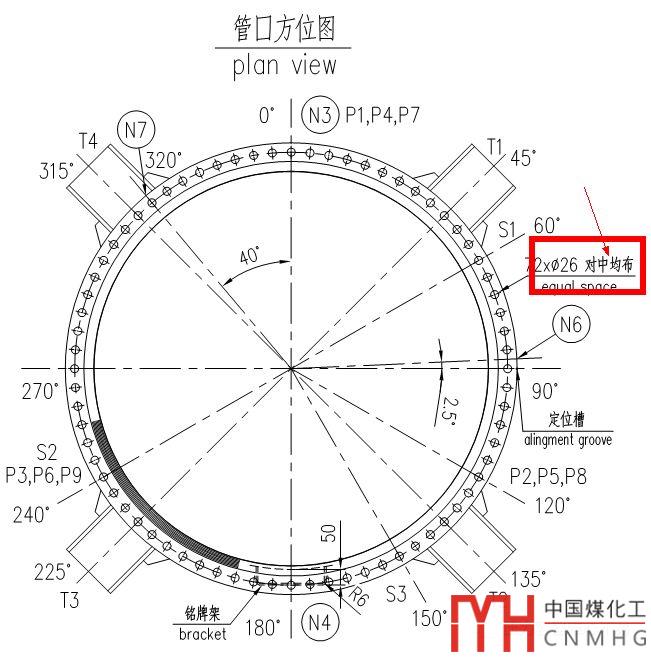

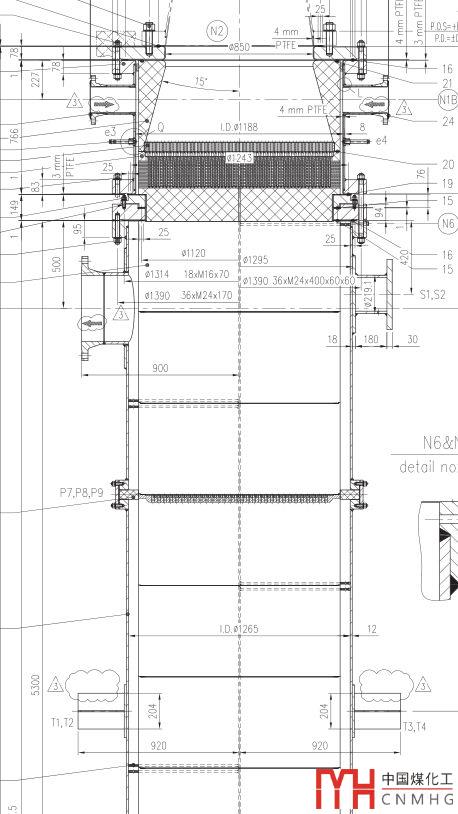

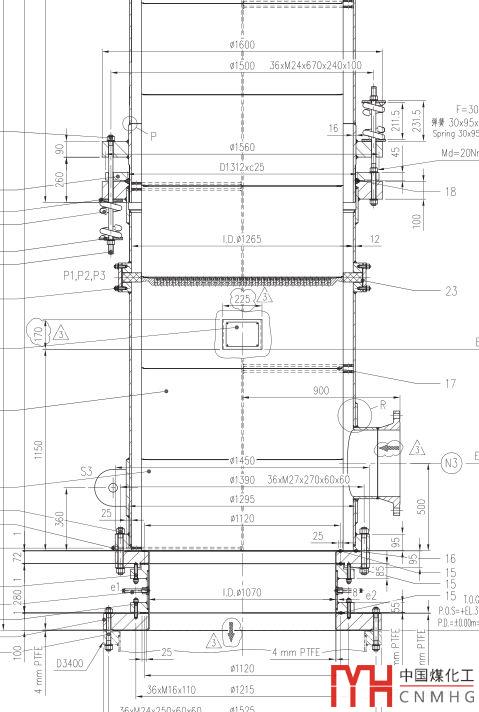

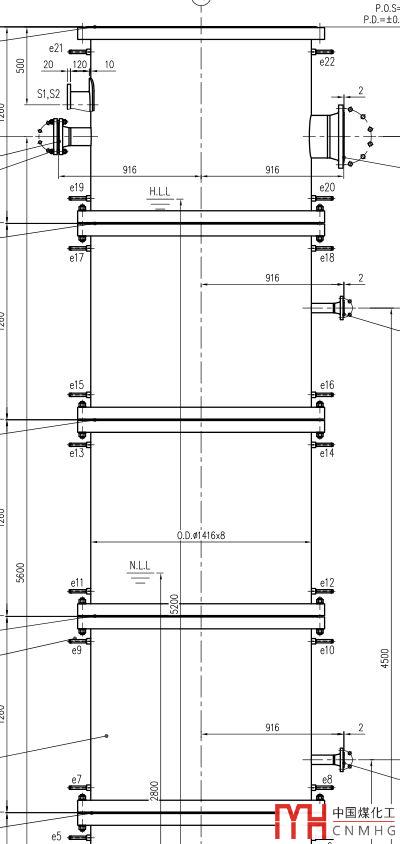

制造單位設計時，E3400總圖上用的對中均布，節點圖上是跨中均布，零件圖上也是跨中均布。D3400用的為跨中均布。

節點圖，零件圖為跨中均布。

由于設備法蘭的螺孔是完全對稱的，跨中居中工人比較難以區別，圖紙上跨中居中混用。工人組裝時，焊完才發現，有片E3400最下面一節設備法蘭弄成對中的，需要和D3400的跨中組裝。

由于都是自己的工廠設計、制造、組裝，這可難不倒工人，轉個5°不就能連上了嗎，組裝完后發現：

“咦，能裝上誒，嘻嘻~”

工廠檢驗發現了這個問題，但是未上報，據說檢驗認為這些設備法蘭都是內部法蘭，所以他們可以自行決定。

設備在出廠前的最終檢測，第三方監檢已經發現了這個問題，但是第三方認為是設備法蘭能夠裝配，N3管口，現場修改配管即可，沒有報告工程公司和業主，擅自放行。而實際上這臺E3400設備與另一臺設備直連，無法修改配管。第三方發現與圖紙不符應該第一時間匯報，避免出現判斷錯誤，造成更大的損失。

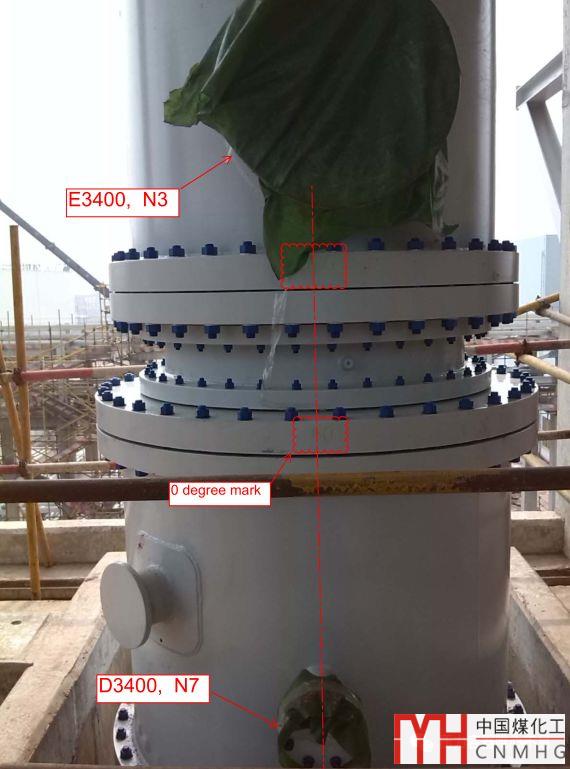

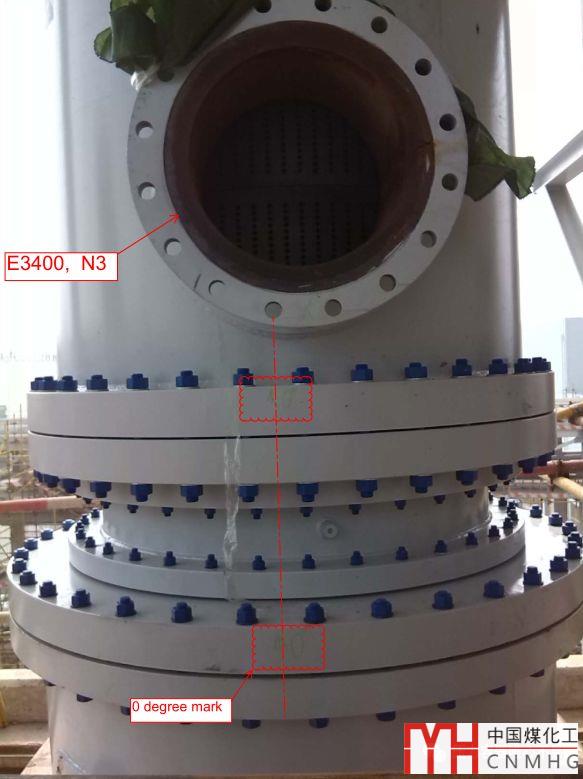

現場的質檢并未發現這個問題，吊裝完后，才發現，這管口好像方位不對，組裝不上。

解決方法

N3口無法與已有的設備相連，經過廠家、工程公司、安裝單位、業主討論，各種現場改造方案都無法實施，最后只能設備廠家將其運回去，設備法蘭切下來，改裝正確，重新水壓后，再運過來。此改造成了重大經濟損失，對于設備質量也有影響，工程工期也延后了。

對于現場來說，設備法蘭的確對中跨中都能裝的上，如果不影響配管，都是廠家自己的事情，廠家可以便宜處置。

如果設備做完了，才發現做錯了，影響配管，可以經過協商，看配管能否修改，因?yàn)榕涔艿男薷漠吘贡仍O(shè)備要簡單點。

如果做錯了，但是不通知工程公司和業主，擅自決定，很可能造成無法挽回的后果。比如這個案例，轉了方位后，順帶把筒節上唯一一個管口也更改了方位，而那個管口恰好連接設備，無法修改。

后記

設計人員的設計，無論在制造單位的設計，還是設計院的設計，都應該注重常識，居中跨中混用，是很危險的。

大家都用跨中，為何要單獨來個居中，是否有必要性？

奧卡姆剃刀定律云：“如無必要，勿增實體”。

誠然對于居中，跨中，對于設備都可以。但是既然跨中成為共識，那就一般不要做居中了。

很多設計人員，愿意給“為何這樣設計”找個高大上的原因，比如跨中比居中好，原因力學泄露12345balabala。如果一說：“大家都這樣做”，就會本能反問：大家都這樣做是就是好的嗎，就是必須的嗎？

傳統的原因還不夠有說服力嗎，比從力學從泄露等方面的原因要LOW嗎？

相反，傳統才是生命力最強的說服力，類似于上天注定，上天安排：

-駕駛位在左好，還是在右好？都可以，看地區傳統選擇了哪種。

-春節要不要團圓？都可以，但是中國人一般都會選擇團圓。

-工程制圖用左向視圖還是右向視圖？都可以，看出圖習慣。

跨中居中，沒有對錯，只有習慣和傳統。在現場有很多改造，使用居中的也可以接受。錯誤已經犯了，非常規結構也可以接受，但是非常規畢竟是非常規，設計時候還是盡量按照常規來做。

就像未婚先孕，木已成舟，生米煮成熟飯，打破傳統了，雖然并不違反法律規范，但是真不建議人人都這樣做，尤其是女孩子和做壓力容器設計的女孩子，這樣是有風險的。設計人員應該就像女孩子一樣，愛惜自己，學會保護自己，遵守規范，尊重習慣。

傳統的思維定式有時候有害，但是大多數時候，讓我們節省了能量，節省了爭執，降低了誤解和錯誤。

很多公司工人喜歡說，這東西，我閉著眼睛都能加工出來。為什么，因?yàn)樗捏w系已經固定了，他已經習慣傳統的做法。如果出現一個非常規的，很可能他看不到，被無視，當你決定打破這個傳統的時候，一定要注意：
