上一講介紹了定義動態塊的基本操作步驟，并通過線性參數和拉伸動作的配合創建了一個簡單的動態塊。下面會結合實例來介紹各種參數和動作，首先我們介紹幾種不可以獨立使用，不用與動作關聯的幾種參數，分別是基點、對齊和可見性，可見性之前有文章介紹過，今天就介紹一下基點和對齊。

動態塊專題（一）——概述

動態塊專題（二）——塊編輯器

動態塊專題（三）——參數和動作簡介

動態塊專題（四）—創建動態塊的基本操作

教你定義CAD動態塊的可見性參數

一、基點

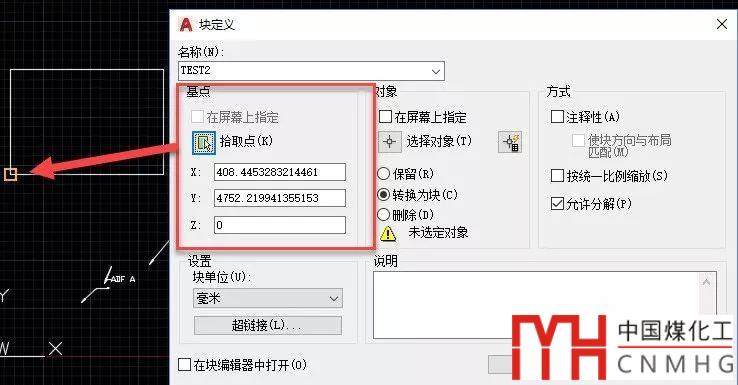

在定義圖塊的時候需要設置一個基點，也就是圖塊插入時候的插入點，如下圖所示。

在塊編輯器中的基點參數跟塊定義對話框中的基點參數的作用是類似的，就是調整圖塊的插入點。如果我們在定義圖塊的時候忘記了定義基點，默認原點作為基點，插入圖塊時圖形距離插入點很遠不利于定位，可以雙擊進入塊編輯器利用基點參數來調整插入點的位置，操作很簡單，可以看之前發布的文章。用基點參數修改插入點后，已插入的圖塊參照的基點位置不會變，圖形會移動到插入點處，如果希望圖形位置不變，插入點移動到圖形特定位置，可以用插件。

CAD圖塊插入點定義錯了怎么辦？

CAD插件-修改圖塊插入點

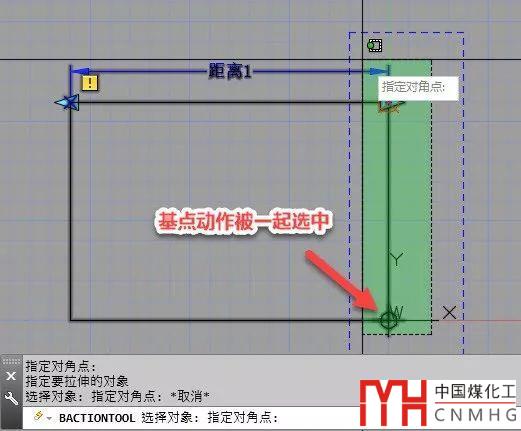

雖然基點可以獨立使用，不必與動作關聯，但設置動作的時候可以將基點和其他圖形一起選中，讓插入點跟隨動作進行調整。比如設置拉伸動作的時候?qū)⒒c與線性參數和圖形一起選中，如下圖所示。

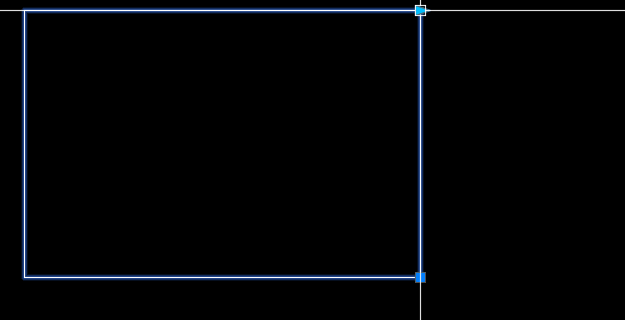

然后圖塊被拉伸的時候，插入點就會跟隨圖形一起移動，始終保持矩形的右側。

多數情況下圖塊插入后才會利用動作調整圖形的形狀和位置，一般情況下不會利用動作去調整基點位置，當然也不排除在一些特殊情況下會進行類似的調整。

--下面是廣告，非本文圖片--

二、對齊

有時我們在插入圖塊時希望自動跟插入點處的圖形對齊，比如用于標注表面粗糙度的圖塊。

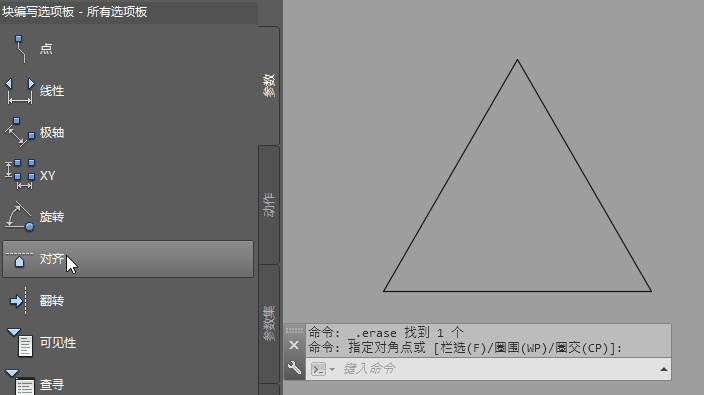

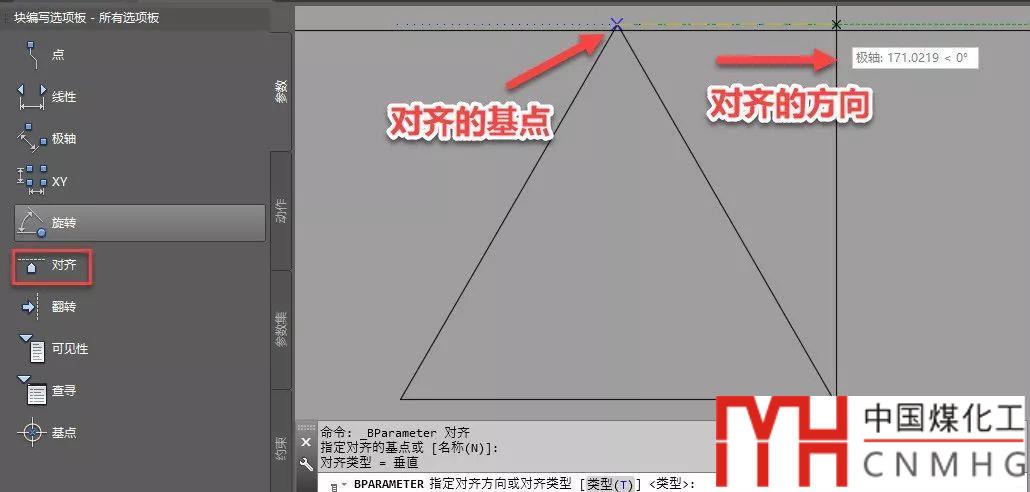

我們簡單畫一個三角形圖塊看一下對齊參數如何設置，雙擊圖塊進入塊編輯器后，單擊對齊參數，將對齊基點設置在三角形的頂點處，通常也是圖塊插入點的位置，然后根據提示拉動光標確定對齊的方向，如下圖所示。

方向確定好后對齊參數就設置好了，就可以保存圖塊直接使用了。

圖塊對齊參數的方向會自動跟插入點處圖形線的方向保持一致，當圖塊沿圖形移動的時候，方向也會跟隨圖形方向自動調整。

上面介紹兩種最簡單的不需要于動作配合使用的參數的使用方法，其實其他參數和動作的使用也并不復雜，只是參數稍微多一點，另外一些參數還會帶來一些變化。
