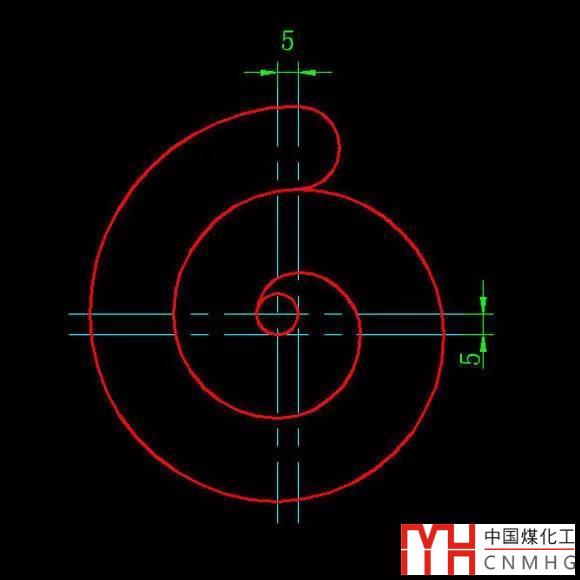

這個像蝸牛殼一樣的圖形并不是漸變線，而是一些半徑遞增的圓弧組成的，圓的半徑增加值為5，說起來容易，畫起來還真不容易。

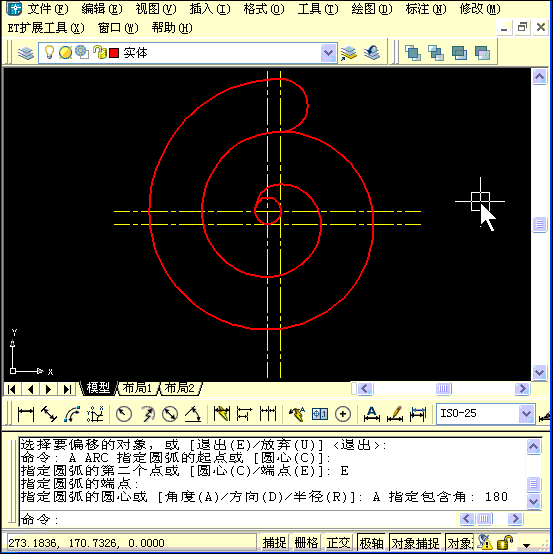

我們先來看看視頻。

圖形雖然看上去比較復雜，但圖形的特點是一樣的，所以在繪圖過程中反復使用的就是圓心、起點、角度三個條件繪制圓弧，最后一個半圓用的起點、端點、角度，只要仔細看操作和命令行提示，這張圖并沒有難點。

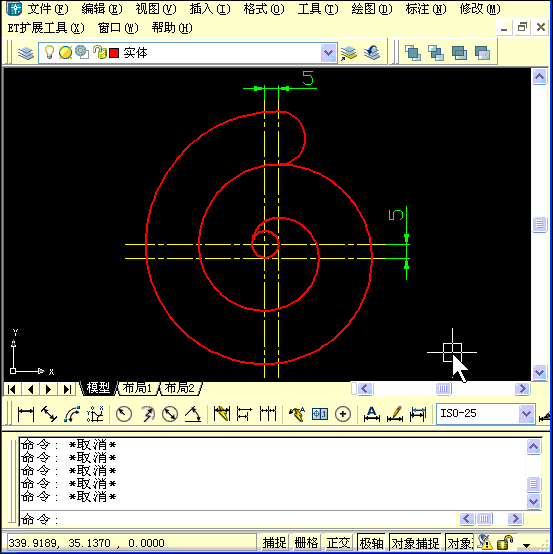

下面一段是標注的視頻。



以上技巧適合于AutoCAD、浩辰CAD等通用的CAD軟件。
