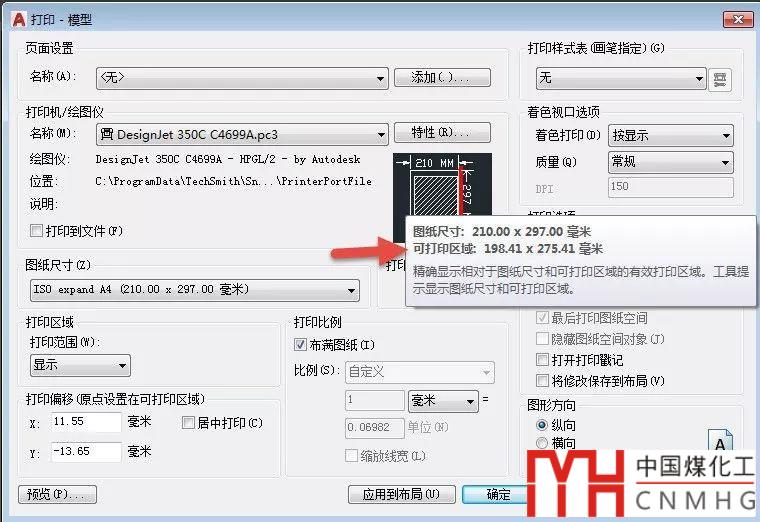

在用普通打印機打印的時候，如果圖框的尺寸和紙張尺寸一樣，圖框的外邊界打印不出來比較正常，因?yàn)榇蛴r(shí)四周都會留一些空白，也就是說有效打印區域肯定是小于紙張尺寸的，如下圖所示。

不同打印機的可打印區域還不太一樣，雖然我們可以在特性里將設置紙張的邊距各個方向的邊距，如下圖所示。

但即使將邊距強行設置為0，打印時四周仍會留出5mm左右的空白，要想將圖塊最外側的紙邊界打印出來，除非用更大的紙張或?qū)D形縮小。這個問題之前文章里說過，這里就不在重復了。

CAD中A4的圖框?yàn)槭裁丛贏4紙上打不下？

為什么打印PDF文件時圖框邊界也會被裁掉？

普通打印機打印時必須留邊界大部分都能理解，但打印PDF的時候圖框的外框也打印不出來很多人就不理解了，已經有好幾個人問過類似問題。

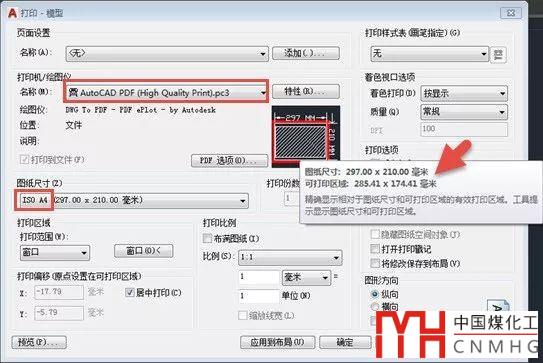

輸出PDF時邊界被裁剪跟選定的紙張有關系，大家習慣于選擇ISO的紙張，比如ISO A4，這種紙張其實也是預留了邊界的，如下圖所示。

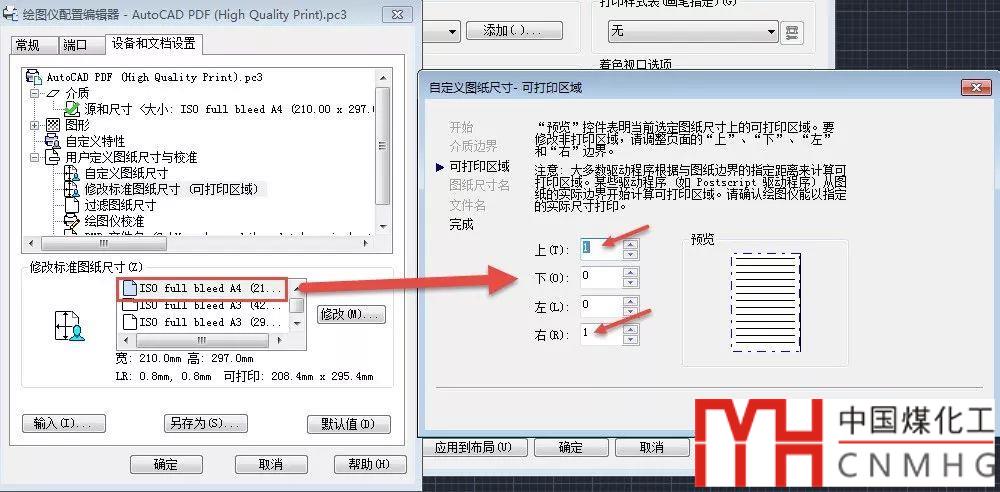

我們到特性里去看紙張的設置，四邊留的頁邊距跟常規打印機基本是一樣的，如果希望不留任何邊距，仍需要自己將各向邊距都設置為0，如果經常使用這種設置，可以另存一個紙張?jiān)O(shè)置文件，并根據提示保存或另存PC3驅動文件。

如果是標準圖框輸出PDF，還是建議使用常規的紙張，不必糾結圖框的外框線沒有打印出來。

如果希望打印的圖形盡量充滿PDF頁面，也可以直接選擇ISO full bleed 的紙張。Bleed是印刷術語，叫出血，也就是設計超出最終紙張尺寸，要被裁剪掉的部分，full bleed也就是圖形充滿紙張，不用裁剪，通常用于設計和印刷宣傳冊、海報和宣傳資料，其實邊緣還是會裁剪。

PDF驅動的ISO full bleed紙張其實還是會留有一定的邊界，并不會完全充滿圖紙，如下圖所示。

無論是常規打印還是打印PDF，如果打印范圍跟自己設想得不一樣，首先要看圖形的尺寸乘以打印比例后是否跟選擇的打印紙張的尺寸匹配，然后檢查一下是否設置了打印偏移，如果這些設置都沒有問題，剩下的就是要檢查一下紙張的各向邊界的設置了。
