AUTOCAD、浩辰CAD等類似的CAD軟件被定位為二維CAD軟件，主要是繪制二維圖形，大多數情況下只需要通過平移和縮放來調整視圖顯示的范圍，偶爾也需要通過設置UCS或繞Z軸旋轉視圖方向，調整圖形顯示的角度。這些常規的操作在之前的文章里都介紹過，如果想了解的話，可以線看看之前的文章。

每日一貼-CAD需要掌握的視圖調整技巧

CAD中如何調整視圖和十字光標的方向？

如何調整CAD視口顯示的視圖

這些二維CAD軟件也提供了三維功能，雖不如一些三維CAD那么強大，但仍有不少人用他來創建和觀察三維模型，天正建筑、浩辰建筑等專業軟件也在繪制二維圖紙的同時，可以同時生成三維的模型。為了更好地創建和觀察三維模型，這里就給大家簡單介紹一下三維視圖的調整方法。

一、切換正交視圖和等軸側視圖的方法

除了平面圖外，CAD還提供了一些預設的平面視圖，這包括俯視圖、仰視圖、前后、左右這六個視圖，還包括東南、西南、東北、西北四個等軸側視圖，但不同CAD版本支持的切換方式不同，這里簡單介紹一下。

1、通過菜單、工具欄和命令面板切換三維視圖

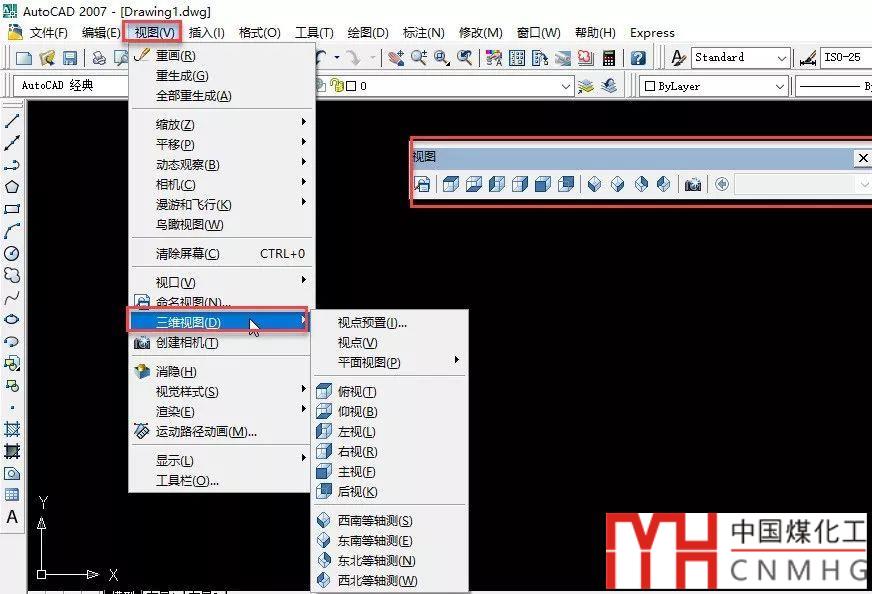

在CAD低版本中，可以從菜單和工具欄切換視圖，如下圖所示。

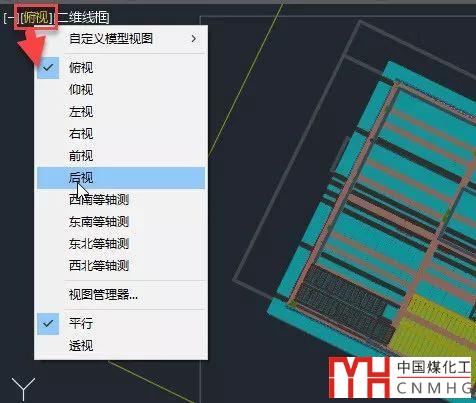

高版本的RIBBON命令面板雖然也可以找到這些視圖切換選項，但找起來不太方便，高版本提供了更加簡便的方式，在圖形窗口的左上角提供了視圖和視覺樣式的菜單，隨時可以點開這個菜單切換視圖，如下圖所示。

2、用VIEWCUBE切換視圖

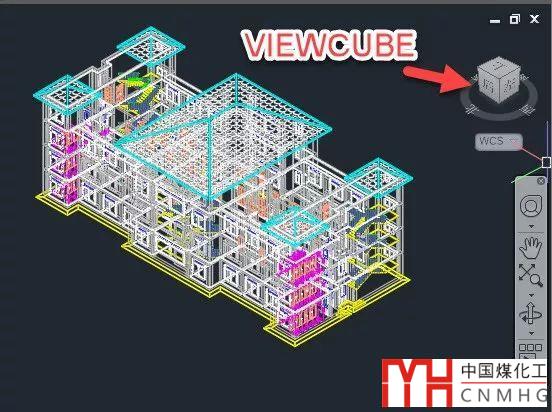

在AUTOCAD高版本中提供了VIEWCUBE的功能，在圖形窗口的右上角會顯示一個小立方塊，利用這個立方塊可以快速切換三維視圖，如下圖所示。

當顯示正交視圖的時候，可以通過單擊方塊四周的箭頭調整成其他正交視圖，也可以通過單擊方體的角切換成等軸側視圖；當顯示等軸側視圖的時候，則可以通過單擊立方體的面、邊和角來切換視圖。立方體下方有一個標有東南西北的圓環，拖動可以調整視圖的方向，當顯示正交視圖的時候，右上角會顯示兩個箭頭，單擊可以逆時針或順時針將視圖旋轉90度。

三、用命令切換視圖

無論是菜單、工具欄、VIEWCUBE都需要用鼠標操作，如果你習慣輸入命令，也可以用命令來切換視圖。

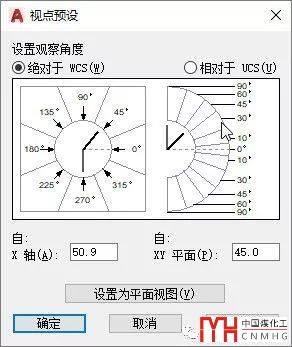

在CAD低版本，輸入VPOINT(VP)，回車，就可以通過輸入視點來設置視圖。設置是從輸入的視點坐標看向原點坐標的視圖，比如我們輸入0,0,1作為視點，就是俯視圖；輸入0,0,-1，就是仰視圖；如果輸入1,1,1，就是一個等軸側視圖。低版本還有一個會打開對話框設置視點的命令DDVPOINT，高版本中兩個命令合并了，需要輸入-VP才會執行低版本的命令行模式，直接輸入VP回車會打開對話框，在對話框中可以通過設置圓盤來設置視點相對X軸和XY平面的角度，如下圖所示。

二、三維動態觀察

切換正交視圖或軸測視圖時可以看到模型不同角度的狀態，但有時需要觀察模型的細節，需要對模型進行動態環繞觀察。這里簡單介紹CAD提供的幾種三維動態環繞功能。

1、受約束的動態觀察3DORBIT

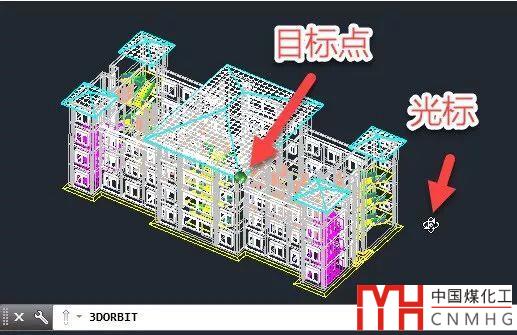

執行動態觀察3DORBIT命令后，視圖的目標將保持靜止（環繞的時候可以看到視圖中間有一個綠色點），而視點將圍繞目標移動，看起來就像三維模型正在隨著鼠標光標拖動而旋轉。如果水平拖動光標，相機將平行于世界坐標系 (WCS) 的 XY 平面移動。 如果垂直拖動光標，相機將沿 Z 軸移動，因此稱為受約束的動態觀察。

在視圖菜單中可以調用動態觀察的命令，但操作不太方便，可以輸入快捷鍵3DO回車對視圖進行環繞，如下圖所示。

2、自由動態觀察3DFORBIT

三維自由動態觀察視圖顯示一個導航球，它被更小的圓分成四個區域。觀察的目標點是導航球的中心，而不是正在查看的對象的中心。 與3DORBIT不同，3DFORBIT 不約束沿 XY 軸或 Z 方向的視圖變化。

這個操作方式與3DORBIT有點不一樣，但環繞的效果差不多。CAD也提供了快捷的操作方式：按住SHIFT鍵然后再按住鼠標左鍵拖動，就可以進行自由動態觀察。

3、連續動態觀察3DCORBIT

這個命令比較有意思，執行此命令后，按住鼠標左鍵在圖面上朝一個方向拖動后松開鼠標，三維模型會按照鼠標拖動的方向連續旋轉，旋轉速度跟松開鼠標左鍵前鼠標拖動的速度有關。再按鼠標左鍵可以讓環繞停止，然后可以重新確定環繞的方向和速度，如下圖所示。

三、其他視圖調整工具

上面介紹了一些常用的視圖調整方法，CAD高版本還提供一些其他的工具，這里簡單介紹一下。

1、透視圖、相機視圖

AUTOCAD不僅可以創建三維模型，還可以給三維模型賦材質、添如光源，然后設置視圖來渲染輸出效果圖。這種情況下常規的正交和平行投影視圖無法滿足要求，而是需要透視圖更好地模擬實際效果。CAD中可以創建相機、并可以進行漫游、飛行、甚至運動路徑動畫的設置，這些命令在視圖菜單中都可以找到，這里就不詳細介紹了，大家如果感興趣，可以自己研究一下。透視圖的效果如下圖所示。

2、SteelingWheels（全導航控制盤NAVISWHEEL）

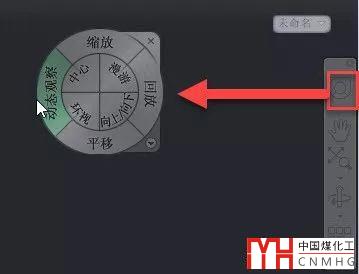

SteelingWheels類似于輪船的舵盤，這個圓盤上集中了各種視圖調整工具，包括縮放、平移、漫游、動態觀察等，如下圖所示。

這個工具我平時也很少用，大家感興趣不妨試試。

通過上面的介紹后可以看到，CAD除了常規的縮放、平移操作外，還提供了VIEW、DVIEW、VP、3DO等各種設置調整視圖的命令，這些還不夠，高版本又增加了視圖菜單、VIEWCUBE、 SteelingWheels等工具，目的就是為了讓調整視圖的操作更簡單，這也從側面反映視圖調整對于CAD繪圖的重要性。要學好CAD，尤其是要學好三維建模，首先要掌握好視圖調整的技巧。
