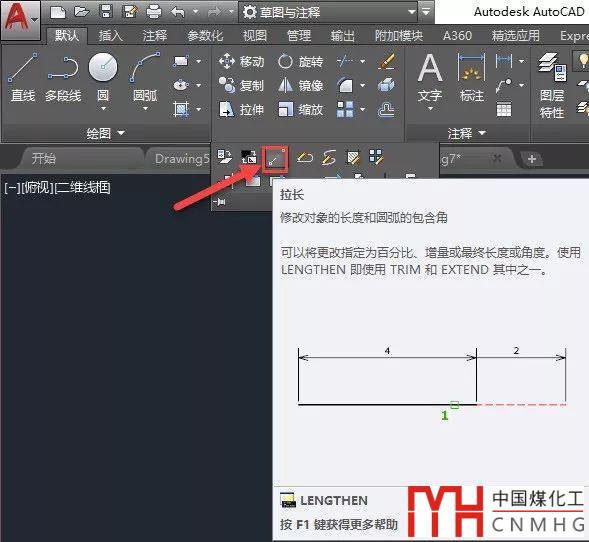

拉長命令不像移動、復制、修剪、偏移那些命令那么常用，所以在高版本CAD的修改面板中拉長命令需要到滑出式里才能找到，如下圖所示。

拉長的命令是LENGTHEN，快捷鍵是LEN，還不難記。

我們?cè)诶L制直線段的時候會直接指定長度或者端點坐標，在繪制圓弧有時會直接繪制，有時會利用圓進行修剪，拉長命令平時用得并不多。

其實，拉長命令功能還是豐富的，可以設置增減的長度、百分比，可以設置總長，還可以動態進行拉長，下面就通過幾個簡單的實例來看一下拉長命令的各種應用。

一、將線拉長一定的長度

如果我們要將一條直線、圓弧、多段線、橢圓弧延長一個固定的長度，可以利用拉長命令的增量DE參數。

我們可以繪制如下圖所示的直線、圓弧或多段線。

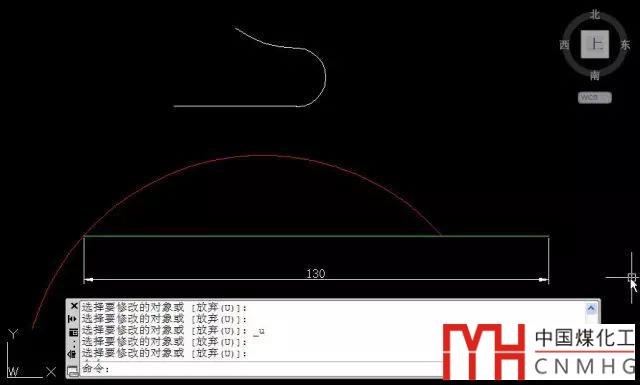

輸入LEN，回車，輸入DE回車，輸入30作為增量，然后再直線、圓弧的一端單擊，圓弧和直線就會被延長30，如下圖所示。

增量可以輸入負值，例如輸入-30，就可以將圖形縮短。

二、將線拉長為指定長度

要繪制指定長度的直線容易，但要繪制指定長度的圓弧或多段線就沒有那么容易了。如果要繪制指定長度的圓弧，就可以充分利用拉長命令了。

下面簡單看一下操作。

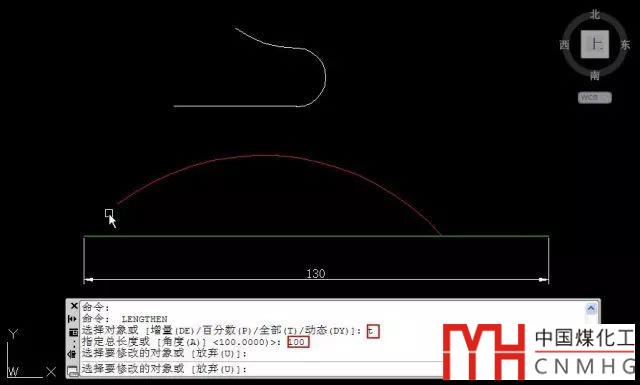

輸入LEN，回車，輸入T，回車，輸入100，回車，然后單擊例圖中圓弧的一側，如下圖所示。

修改后可用弧長標注驗證一下，可以看到圓弧的長度的確是100，如下圖所示。

三、將線按百分比增長或或縮短

百分?jǐn)?shù)（P）參數就是按百分比設置圖形被修改或的長度，比如100長的圖形要修改成80，就輸入80，要修改成150長，就輸入150，這里設置的是修改后長度和當前長度的百分比，不是增量。操作類似，這里就不再詳細介紹了。

四、動態拉長

動態（DY）拉長就是在圖中用光標來確定圖形一側端點的位置，這種操作感覺用得應該不多，大家如果感興趣的話可以試試。

因?yàn)樵诶L制直線段的時候通常會輸入坐標和長度，即使長度繪制不合適，在繪圖過程中經常會使用用修剪和延伸命令來編輯圖形，因此拉長命令用得并不多。但繪制特定長度圓弧這種需求，目前我看好像只有拉長命令實現起來比較容易。

拉長命令可以用來編輯直線、圓弧、多段線、橢圓弧，但不能編輯樣條曲線。

以上技巧適用于AUTOCAD和浩辰CAD等類似的CAD軟件。
