前幾天介紹過圖像顯示的一些常見問題，例如文字不顯示、填充不顯示等等，那些都是一些比較常規的顯示問題，只是因為一些參數或選項設置不對。

每日一貼——CAD容易出現的幾種顯示問題

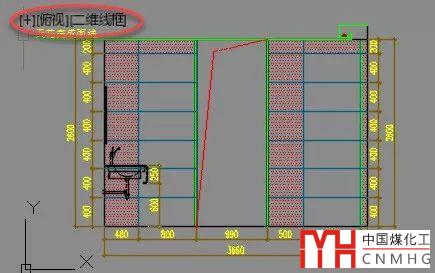

但不少網友遇到過顯示異常的問題，比如圖紙雙擊中鍵后圖紙就消失或變成一個小點了，或者雙擊中鍵后圖形不居中，圖形顯示窗口的一角，還有在布局視口里可以看到圖形但在模型控件卻看不到，視口邊界線就是看不到，等等。網友遇到此類問題的時候在信息里不太容易找到自己需要的答案，因此決定將相關問題匯總一下。

模型空間中圖形看不到，首先要檢查一下圖層是否被關閉或凍結，模型空間能看到圖形，布局空間看不到，就需要檢查一下進入視口后圖層是否在當前視口凍結。如果圖層沒有關閉和凍結，可以看一下圖形是否被隱藏或隔離。如果不是這兩種原因，則屬于圖形顯示異常，需要根據現象具體分析原因。

每日一貼——CAD圖層

CAD圖層的凍結跟開關有什么區別？凍結、新視口凍結、視口凍結有什么不同？

一、雙擊鼠標中鍵后圖形消失或變成一個小點

這種顯示異常的問題很常見，有些是圖紙打開顯示正常，雙擊鼠標中鍵（全圖顯示后）圖形就消失了，或者變成了一個小點，又或是顯示的圖形根本不是自己之前的圖形。

這種圖紙很常見，但產生的原因卻是一個謎，我估計是用了一些由問題的Z軸歸零的方法或插件，但并沒有得到證實。

問題原因：

離圖形極遠處生成了多余的圖形，這個距離達到10的30次方到99次方不等，10的99次方，這個距離基本已經超出人類已知的宇宙邊界了。

驗證方法：

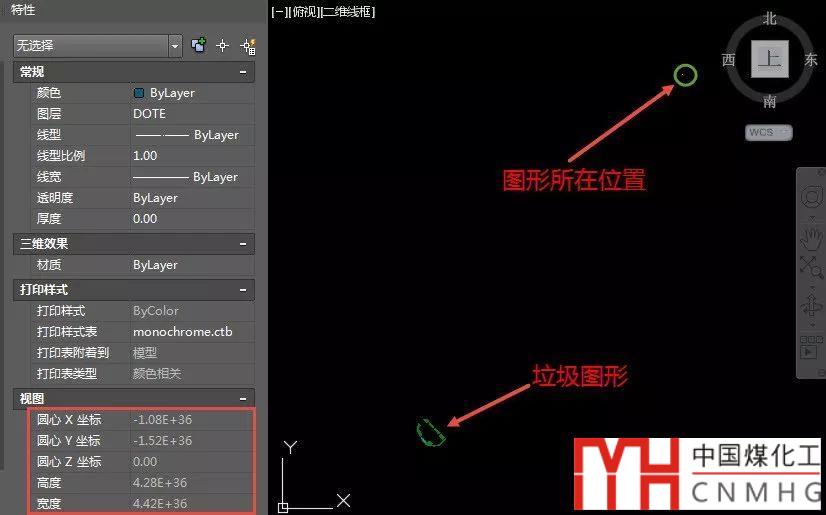

不選擇任何對象，打開特性面板（CTRL+1），查看視圖的尺寸，看看數值是否特別大，如下圖所示。

這張圖紙的視圖尺寸達到10的36次方，而且垃圾圖形的尺寸也很大，還是可以看得到，有很多圖形在全圖縮放后只能看到幾個點，你無法區分哪些是垃圾圖形哪些是正圖，而且你用滾輪縮放根本無法將你需要的圖形顯示出來。

解決辦法：

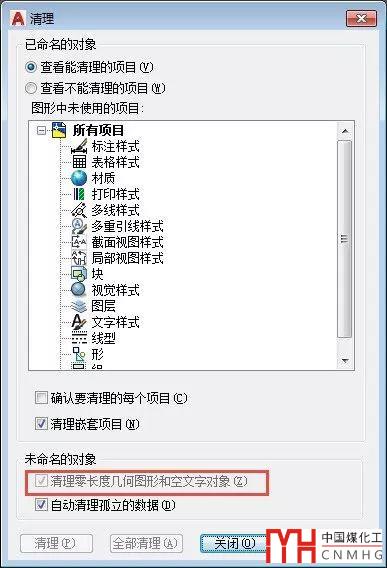

1、首先，可以首先打開PU清理功能，看是否有零長度的幾何對象或空文字對象，如果有的話，先清理一下。

2、首先想辦法將需要的圖形顯示出來。

• 如果雙擊中鍵前圖形是顯示正常的，趕緊回退（CTRL+Z)恢復剛才的視圖。

• 2、如果打開時已經不正常，只能想辦法縮放來顯示正常的視圖，這時用常規的滾輪縮放或框選窗口縮放已經無法解決問題了。通常我們的圖形都畫在原點附近，可以用窗口縮放，但不能框選窗口，需要輸入窗口坐標。

輸入Z，回車，輸入W，回車，角點分別輸入0,0和100000,100000(注意最好在命令行輸入，在圖形窗口的動態輸入中輸入的話默認是相對坐標)，這樣就可以顯示原點到10000,10000這個范圍的圖形。這種狀態也許能顯示圖形的全部，也許只能顯示圖形的局部，再利用平移縮放將我們要保留的圖形全部顯示出來。

3、但有些圖紙因為視圖的中心就偏離原點很遠，用上述方式不能成功，則可以嘗試用中心縮放的方式，操作如下：

輸入Z，回車，輸入C，回車，中心點輸入0,0后回車，根據圖形的大致尺寸輸入高度，比如100000或1000000。

如果能看到圖形的一部分或全部，手動縮放平移顯示全部圖形。

4、這種方式不行，那就只能嘗試新建一張圖，然后將這張圖復制粘貼到新圖里了，但因為這張圖坐標極大，粘貼后顯示也可以不對。

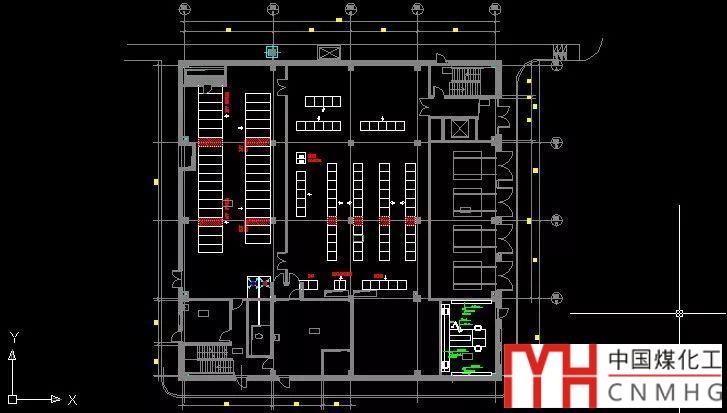

總之，想一種方法讓把我們需要的圖形都顯示出來，比如剛才那張圖縮放后的結果如下圖所示。

想辦法將多余的圖形選出來刪除。

找到我們要保留的圖形就好辦了，按CTRL+A全選，然后按住SHIFT鍵，框選要保留的圖形，就將多余的圖形選出來了，按DELETE鍵或輸入E回車，將多余圖形刪除。

通常這樣處理后雙擊鼠標中鍵就正常了。有時可能存在特殊情況，有些圖塊，一部分在正常圖形范圍內，但內部有圖形在很遠的地方，這個就比較麻煩了，最后在上面操作反選保留的圖形的時候從左往右框選，將這類圖塊直接篩選出去，給刪除掉。

---提示：下面是廣告，不是本文圖片！---

二、雙擊鼠標中鍵后圖形不居中

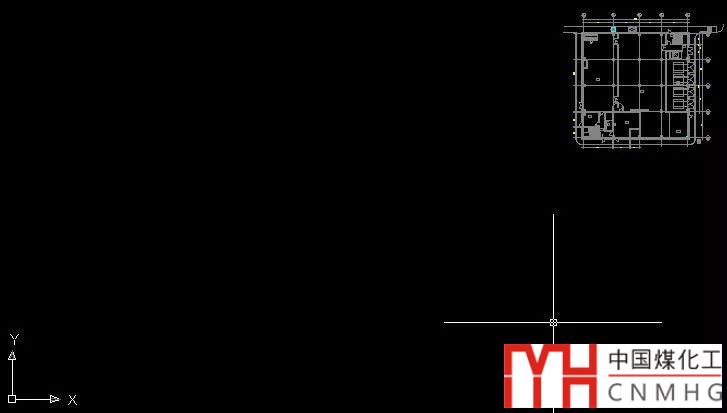

前兩天有網友在群里問為什么圖紙雙擊鼠標中鍵后圖紙不居中，偏到窗口的一個角上，但框選的時候看空白的地方并沒有圖形，如下圖所示。

其實這種情況跟前一種情況差不多，解決方法相對上面的方法就簡單多了。原因是圖形空白處有圖形，但這些圖形不可見。在低版本CAD中很容易創建空的文字、長度為零的直線、錯誤的填充，高版本一般不有這樣的問題，而且專門提供了清理這些圖形的功能。

處理方法跟上面一種情況類似，先用清理PU功能清理一下空文字和零長度幾何圖形后全圖顯示試試，如果還不行，就全選CTRL+A，按住SHIFT鍵，框選要保留的圖形，將多余的圖形反選出來，刪除即可。

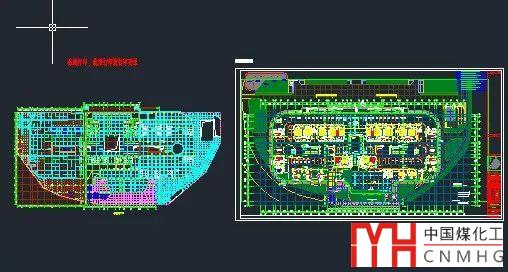

在網友的圖紙中有兩個看不見的填充對象，而上面這張例圖中則有200多個空的文字對象，如下圖所示。

刪掉后再雙擊鼠標中鍵，圖形就可以居中了，如下圖所示。

三、圖形在布局空間可以看得到，模型空間看不到。

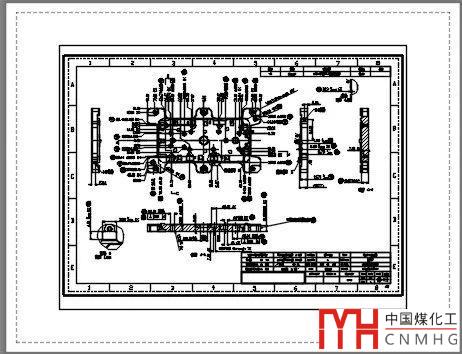

這是前兩天網友問的問題，圖形在布局空間可以看到，如下圖所示。

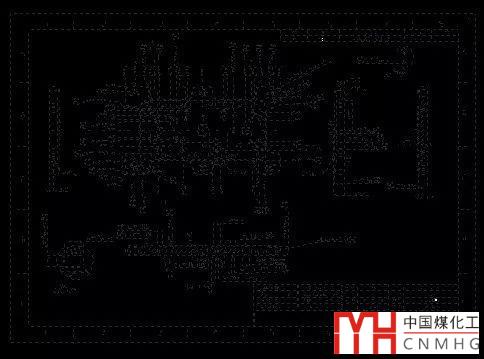

到了模型空間卻只能看到幾條直線，框選時卻能選中這些圖形，如下圖所示。

在沒有拿到圖紙之前，我確實想不到是居然是這樣的原因！

拿到圖紙后打開，在布局控件選擇一個圖形后，發現圖形的顏色居然設置的是真彩色的0,0,0（也就是黑色），因為他CAD模型空間背景色也是黑色，導致這些圖形跟背景顏色相同，所以看不到了。

如果CAD的背景不是傳統的黑色，而是高版本的灰色，這些圖形是可以看到的，如下圖所示。

如果圖形是索引色的7號色，CAD會自動根據背景色顏色對圖形顏色進行反色處理，但由于設置的是真彩色的黑色，CAD沒有進行這樣的處理，布局空間背景色是白的，圖形能看見，模型空間背景是黑的，圖形就看不到了。

解決方法當然很簡單了，選擇圖形后將顏色設置為隨層BYLAYER或索引色的7號色就好了。

當然這種情況不多見，一般碰不到，只所以講一下是想讓大家知道圖形用真彩色的黑色會有這樣的問題。

四、視口邊界或部分圖形看不到了

前一段時間有網友說他的圖紙中圖層既沒有關閉，也沒有凍結，但布局中的圖框和視口都看不到了，圖紙發過來后我找到了原因，就是圖紙空間中的圖框和視口都被設置成不可見了。但CAD并沒有提供這樣的命令，顯然是什么專業軟件或插件做了這方面的設置。視口和圖紙空間的圖形用全選或快速選擇都可以選中，但就是看不到，如下圖所示。

視口也能進去，但由于看不到視口邊界，無法選擇某個視口進行編輯，如下圖所示。

后來網友找到了解決辦法：

天正中恢復圖形可見的命令是：HFKJ（中文應該是恢復可見的拼音的第一個字母）。

如果遇到同類問題，但在天正菜單里找到不到恢復可見的命令，就直接輸入HFKJ試試。圖形不可見的問題應該就是天正導致的，否則天正也不會添加這樣一個命令。

如果沒有用過天正，也出現類似問題，之前就這個問題專門發了文章，可以試試里面的LISP程序。

天正畫圖的時候圖形消失看不見了怎么辦？

上面只是列舉了之前網友問過的一些CAD圖形顯示異常的原因和解決辦法，當然還有可能會因為其他問題導致顯示異常，那只能具體問題具體分析。
