殼體受均布外壓時，殼壁中產生壓縮應力，大小與受內壓時的拉伸應力相同。此時，殼體的失效形式有兩種：一、當強度不足時，外壓容器會出現強度失效；二、當剛度或慣性矩不足時，外壓容器會發生失穩。對于薄壁容器，失穩往往在強度失效之前。[1]

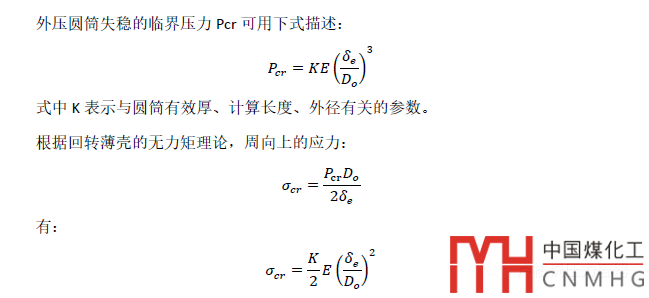

若失穩時殼體的周向應力低于材料的比例極限，稱之為彈性失穩，主要出現在薄壁容器。若失穩時殼體的周向應力超過比例極限，此時厚度上開始出現局部屈服，稱之為非彈性失穩或彈塑性失穩。[1]

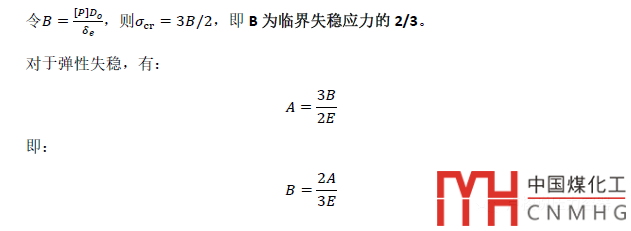

對于非彈性失穩（彈塑性失穩），B與A的關系可以由材料的實際拉伸曲線確定。

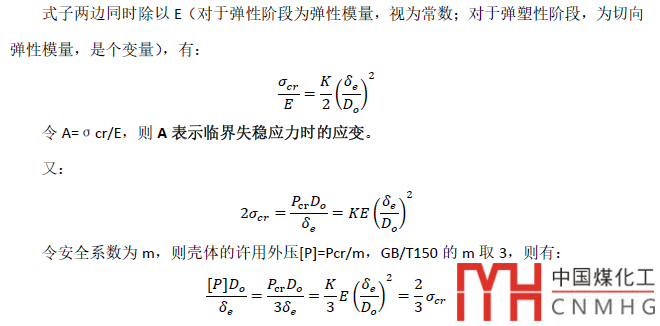

兩者統一寫作：B=f(A)。A是一個只與材料的尺寸有關的數，再由A確定B，就可得到許用外壓。
GB/T150將A、B關系統一做成了一系列曲線，由A求B，直接查圖就行。
標準中的A-B曲線由材料的實際拉伸應力應變曲線（只提取屈服強度之前的曲線）主要經三次轉化得到，具體的繪制過程可參考文獻[4]和[5]。

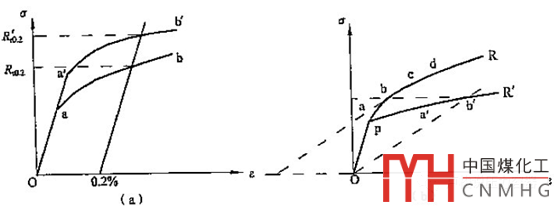

由文獻[5]的P14-15可知，這三次轉化可以概括為：一、將實際屈服強度，按相應E值，平移至標準中要求的屈服強度保證值，即下圖；二、將由上一步得到的曲線彈塑性段各點的切線，以相同斜率平移至原點；三、再按縱坐標B=2σ/3繪制A-B曲線。
一、GB/T150中的A-B曲線右端點為2/3的材料屈服強度。
二、如果A值比較大，落在了曲線的右端點的右邊，直接取右端點的B值。
PS：低碳鋼壓縮時彈性模量和屈服極限都與拉伸時大致相同，所以進行拉伸試驗即可測定材料的主要性能，不一定要進行壓縮試驗。另外，由于試樣越壓越扁，其抗壓能力不斷增大，所以壓縮時的強度極限是測不到的。[2]
[1] 鄭津洋. 過程設備設計[M].
[3] 李世玉. 壓力容器工程師培訓教程[M].
[4] 周海彥. 典型國產材料外壓應力系數B曲線的研究[D]. 杭州: 浙江工業大學, 2013
[5] 劉文濤. 外壓標準設計曲線及有限元應用的研究[D]. 杭州: 浙江工業大學, 2012
