昨天有人在群里問：引線在同一個樣式下，一個標左邊一個標右邊，怎么出來的效果不一樣呢？

我當時看到后簡單地認為左右可能就應該不一樣，試過后才知道了問題不是我想的那樣。

大家現在用的基本都是多重引線，多重引線有專門的樣式設置：多重引線樣式MLEADERSTYLE。

之前發過介紹多重引線的文章，但中間并沒有詳細介紹多重引線樣式的設置，這里我們就帶這個問題來看一下多重引線樣式的一些重要參數。

多重引線怎么用？

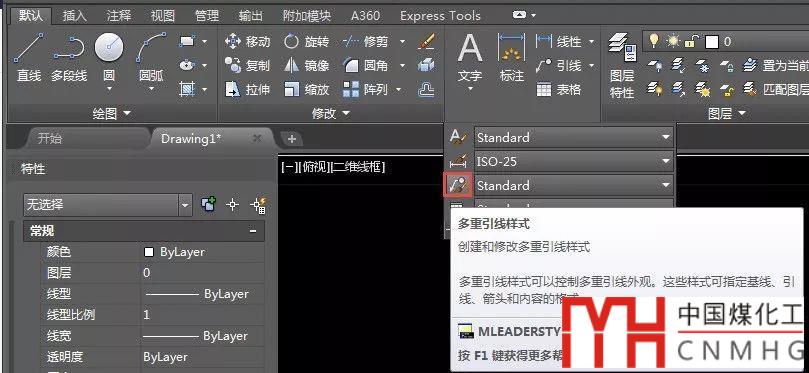

如果使用經典界面，在格式菜單就可以找到多重引線樣式，在RIBBON界面中它隱藏在注釋面板的滑出式面板中，如下圖所示。

多重引線樣式管理器

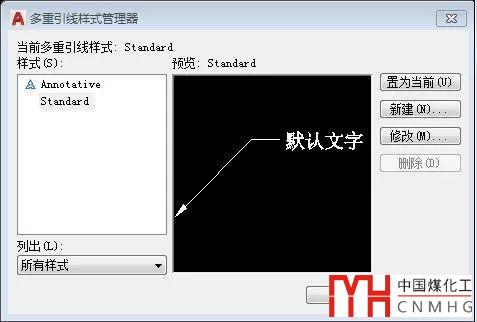

多重引線樣式管理器跟標注樣式管理器類似，如下圖所示。

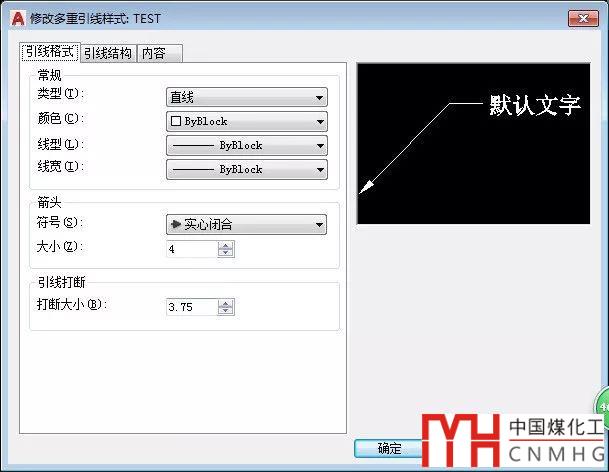

單擊新建按鈕可以創建新的樣式，選擇一種樣式單擊修改，可以修改樣式參數，彈出的對話框名稱不同，但內容是一樣的，如下圖所示。

---提示：下面是廣告，不是本文圖片！---

設置引線格式

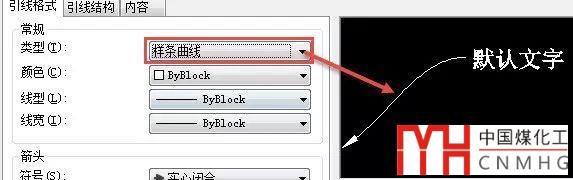

第一個是引線格式選項卡，可以設置線和箭頭及折斷線的參數。跟普通標注不同的是類型，引線不僅可以是直線，還可以設置用樣條曲線當引線，如下圖所示。

設置引線結構

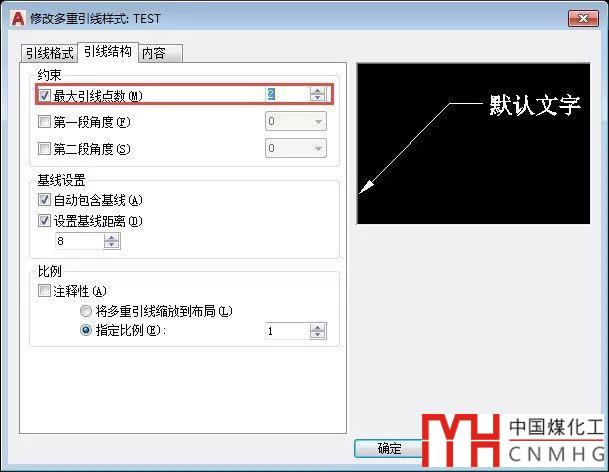

第二個是引線結構選項卡，可以設置引線的夾點數，各條線的角度，連接文字的基線長度，注釋性。

默認設置下引線有兩段，一條帶箭頭的直線和連接文字的基線。我們可以通過增加夾點數來增加引線的直線段數、也可以不要基線。當引線用樣條曲線的時候，就沒有基線了，所以基線選項選項也會被禁用。

設置引線內容的格式

內容選項卡中可以根據設定的內容類型來設置相關的參數，通常引線的內容都是多行文字，但也可以使用圖塊作為引線的內容，如下圖所示。

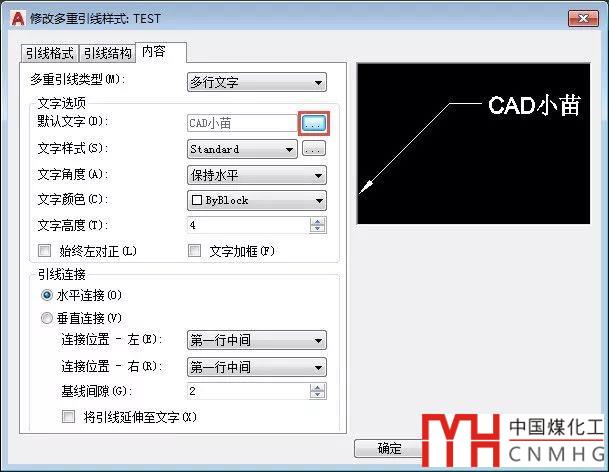

更多的時候還是使用的多行文字，文字的一些基本格式參數，如文字樣式、角度、顏色等一目了然。這里比較特殊的一個設置是“默認文字”，無法直接在對話框輸入，需要單擊后面的按鈕到圖面上去寫。

這里修改的不僅是對話框右側顯示的樣例文字，當我們創建引線的時候還會詢問是否覆蓋默認文字，如果要輸入的文字跟默認文字相同，直接選擇否就不需要再輸入了，如下圖所示。

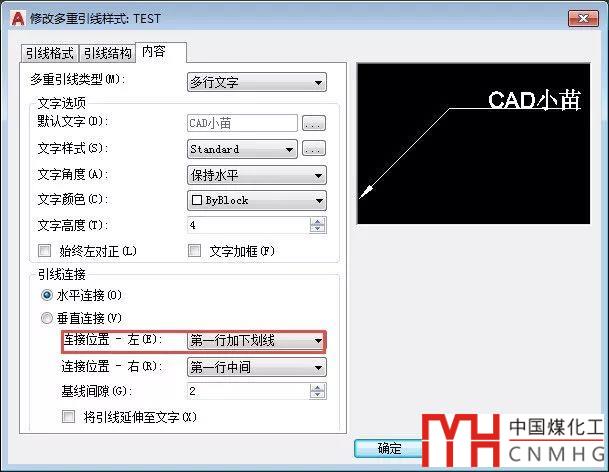

引線連接位置的設置左、右是分開設置的，這也就是導致出現網友所說現象的原因，因?yàn)樗粚⑵渲幸粋€(gè)設置修改成了“第一行添加下劃線”，如下圖所示。

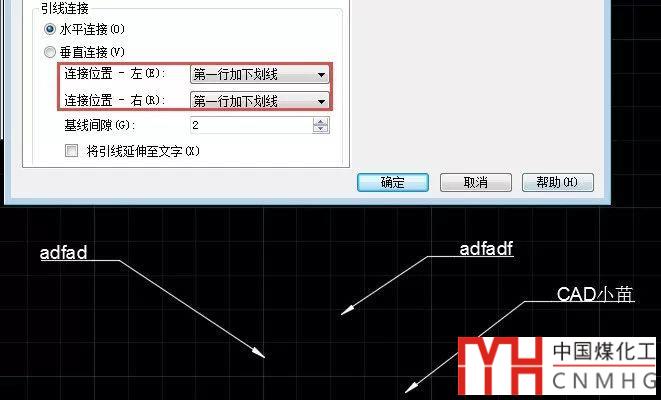

如果想要左右兩側都是同樣的效果，就需要將兩個連接位置都設置成加下劃線，如下圖所示。

這里面還有一些參數，如水平連接、垂直連接，直接設置一下，看右側示意圖的效果就能大致了解其作用了，這里就不再一一介紹了。

之前我也沒有注意左右連接設置分開，而且會對畫圖有這種影響。文字、標注、引線這些圖形出了問題，首先要看使用的樣式，然后從樣式上去找問題和解決方法。
