前幾天有網友問能不能將圓或弧轉成多邊形，當時想CAD里好像沒有什么命令能直接完成這個轉換。我不知道他做這種轉換的目的是什么，后來想想這種轉換確實有意義，比如我們要用圓或帶圓弧段的多段線來生成區域覆蓋WIPEOUT的時候，由于AUTOCAD不支持圓和弧，如果能將圓和弧轉換成多邊形，這樣就解決了我們的問題。以前還專門針對這個問題介紹過用多邊形來模擬圓和弧的方法，如果有了圓弧直接轉多邊形的工具，處理起來就更簡單了。

在CAD中怎么創建圓形或帶圓弧的區域覆蓋WIPEOUT?

這幾天發現一個小程序，可以將圓或弧轉換成由直線組成的多邊形，雖然不能直接轉換成多段線，但顯然要簡單多了，這里就分享給大家。

網盤下載地址：

https://pan.baidu.com/s/1kVnDnXd

使用方法：

1、輸入AP命令，回車，加載下載的插件：ARC2LIN.VLX?；蛘咧苯訉⒊绦蛲戏诺紺AD的圖形窗口中。

2、在命令行輸入ARC2LIN命令，命令行會提示讓我們選擇要轉換的圓和弧。

3、框選要轉換的圓和弧，其他圖形如直線、多段線會自動被過濾掉，選擇完后回車，命令行會提示選中了幾個對象，被選定的對象會亮顯，如下圖所示。

4、可以繼續點選和框選其他圓和弧，當選擇完所有圓和弧后按空格確認選擇，命令行會提示輸入直線段對應的最大圓心角（Max.angle between segments <5>:），默認值是5，也即使會按5度來生成直線段，一個圓就會變成72段直線，圓弧則會根據包含角大小生成不同段數的直線。

5、可以根據需要修改角度的大小，確定角度后回車命令行提示是否刪除原始圖形（Delete originals? <Y>:），如果我們不需要保留原有的圓和弧，可以直接回車，如果要保留的話，就輸入N，回車。轉換后的效果如下圖所示。

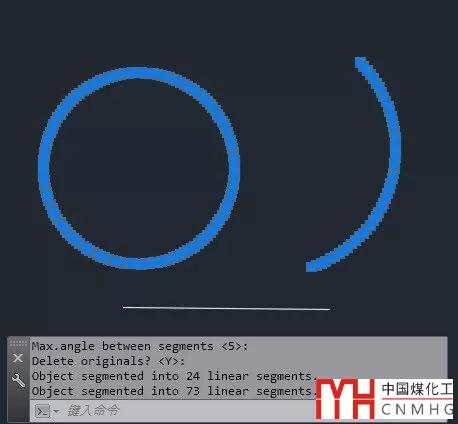

轉換后命令行會提示每個對象轉換的直線段數，不過最大角設置為默認的5度的狀態，圓被轉換成了73條直線，跟我想的理論值有一些差距。

因?yàn)橐瑫r(shí)支持圓和弧但用角度來設置這種轉換相對來說比較合理，在實際使用的過程中我們可以根據圓和弧半徑大小自己來調整這個角度值，如果圓和弧的半徑比較大或者我們希望分更多段數，就可以將角度設置得小一點。

這個工具轉換完都是一段段的直線，如果有一個工具直接轉換成多邊形多段線就更好了，如果誰有更好的工具或方法，也不妨分享一下。
