某年某月的某一天，我在現場工地項目部，施工組長過來說，有臺塔器吊裝安裝時發現螺栓和裙座螺栓孔對不上。

裙座的螺栓座是跨中的，土建結構做的是居中的。

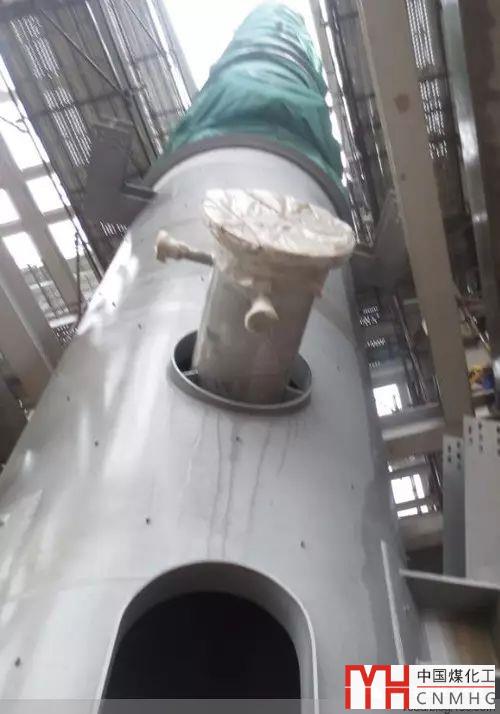

我連忙過去看，工地上吊車吊著30多米的高塔，穿過層層樓板，卻無法落座，裙座和螺栓相差了11.25°。

這到底是怎么發生的呢？

1. 在做工程圖時，工程公司的設備專業給土建專業和制造單位提的都為跨中均布。

2. 制造單位設計人員是新手，0版圖將其改為了居中均布，然后將圖紙發到工程公司審查。

3. 審查時，工程公司設備專業給的意見是將地腳螺栓改為跨中均布，工程公司土建專業也是新手，將自己的圖紙按照制造單位0版圖改了。

4. 制造單位1版圖發過來時，設備專業看到圖紙已改，就沒有關注這個事。土建專業審查制造單位圖紙不仔細，沒有看到1版圖已經改了。

5. 土建專業出圖時，給設備專業會簽，設備專業看圖不仔細，沒注意到土建的圖紙是居中的。

6. 現場的安裝單位，沒有看基礎圖和實物，導致吊裝就位以后，才發現無法安裝。

6. 于是出現了：設備是跨中的，土建施工做的是居中的，從而無法裝配的事。

既然已經發生，那么必須要快速解決。

由于混凝土的基礎改造特別困難，周期也很長，所以只能在設備上想辦法。

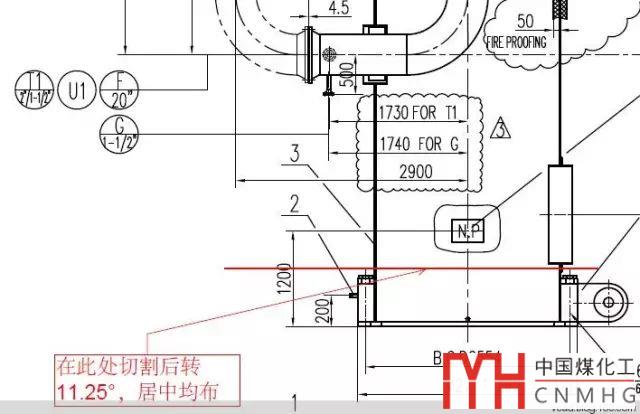

經過協商，設計單位給的意見是，從裙座最下端切割，轉11.5°，然后再焊上，這樣就能順利安裝了。

問題是吊著切割還是重新放置到原位再切割？

施工人員認為這臺設備安裝很不易，穿過層層結構很麻煩，且吊車吊重是足夠的，吊著切割焊接是比較容易施工的方案。

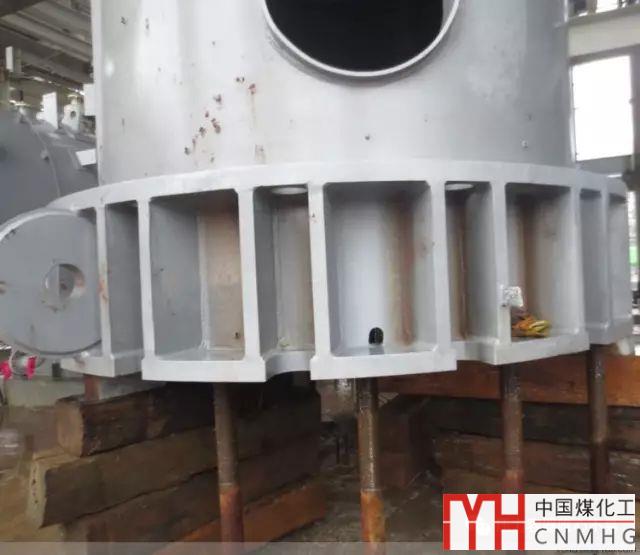

對此業主表示非常不同意，這樣太危險了，雖然免除了再吊一次的麻煩。但是吊著切割，旋轉，焊接，塔器搖晃不利于施工安全，也不利于焊接質量。最終將此設備重新吊出層層樓板，平躺，切割，打磨，重新焊接，重新安裝就位。

制造單位，設備專業，土建專業如果稍微留意，這個施工事故就不會發生。設計人員一個小小的疏漏，對現場造成多大的影響！

裙座地腳螺栓為什么一般要跨中均布？

以前有很多前輩說跨中均布受力好，風的最大彎矩不是由居中的一個螺栓承擔，而是由跨中的兩個螺栓承擔。

其實跨中和受力沒有任何關系

因?yàn)椋?/p>

我不知道風

是在哪一個方向吹——

我是在夢中，

在夢的輕波里依洄。

風不可能一定是南北居中的方向吹來，受力好只是一種想象。

跨中的原因是，在漫長的實踐過程中，跨中已經達成共識，大家都按照這個做，路走的多了也就成了路。

大家都選擇跨中做，出現問題的概率就降低了，符合一貫的做法，降低溝通成本，確認過眼神，就可以正確的干了。

一旦有人標新立異，認為既然受力一樣，居中也可以，那么我就可以這樣設計。

可以嗎，理論上可以，但是千萬別這樣干。其后果：

- 認真的，看到了，照辦了，概率很低。

- 較真的，會來問，你為什么這么設計，為什么不跨中，然后你需要給各個專業，以及施工人員講解你的原因，balabala累死，概率稍微高點。

- 馬虎的，沒看到你寫的3.5~5mm高的字，直接按照他的理解做了。

- 強悍的，做成跨中的，然后讓設計人員改掉，再教育你一番，你這設計怎么不按照套路出牌。概率最高。

所以設計的時候：

能用常規的，不做特殊的；

能用標準的，不用非標的；

能用簡單的，不用復雜的；

能用圖表示的，不用文字表示；

能讓傻子看懂的，

才是好圖紙。
