上次演示了在XRD疊圖中插入PDF卡線的神操作，

XRD疊圖與PDF卡線圖（點擊閱讀）

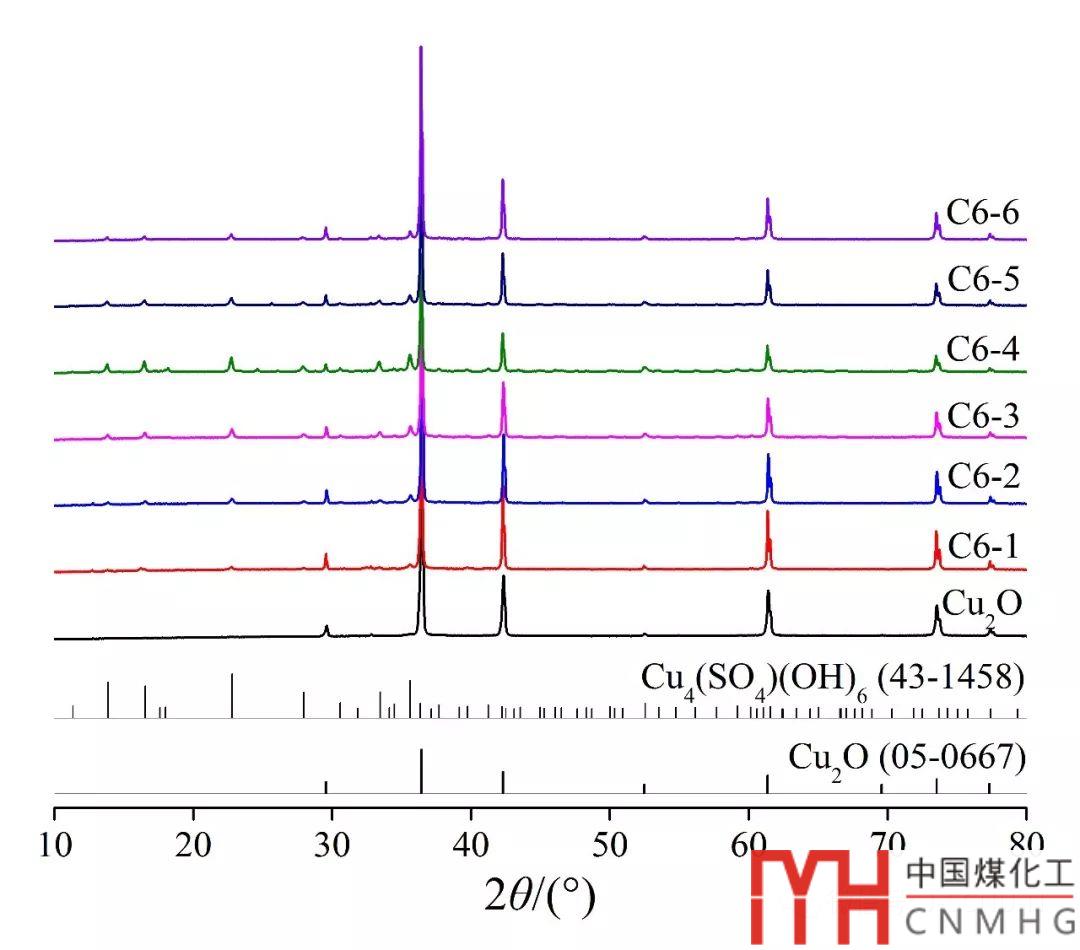

繪制的XRD圖如下：

原稿需要討論衍射角在10°~35°范圍內的細微的衍射峰，今天譚編輯向大家演示一波神操作，如何放大曲線中的弱峰！

第一步：數據處理

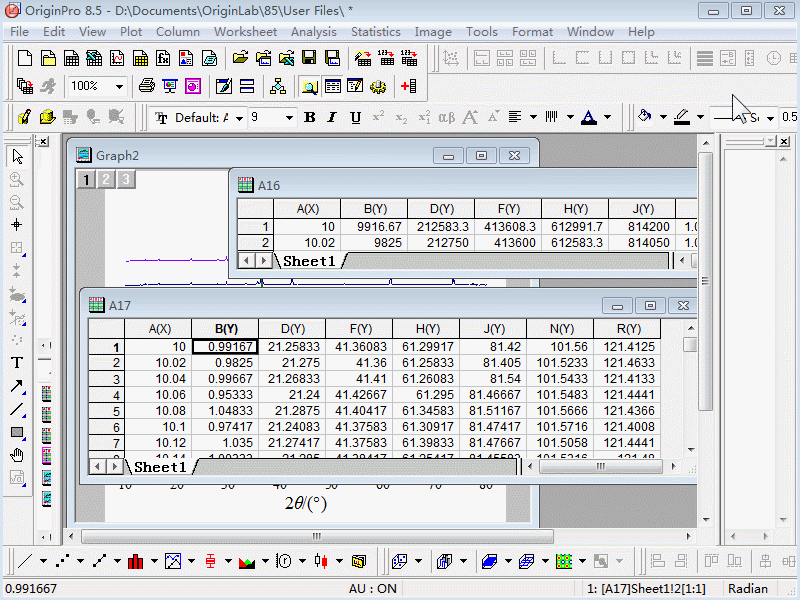

為了避免因為數據處理而破壞其他成圖（這點相當重要），我們復制一個上圖的數據表。具體操作：找到曲線的數據表（這里是A16）右擊數據表的標題欄，在右鍵菜單中選擇“Duplicate”即可復制（這里復制的新數據表為A17）。

觀察各列Y軸數據發現，其數值都很大，這是因為在疊圖過程中origin自動將每一條數據增加了一個“間隔差”，以實現每條曲線層疊呈現，而不是堆在一起。這個大家有經驗，在將原始數據表繪圖后，所有曲線基線是重合的，曲線之間是相互覆蓋遮掩的。

為了方便后續操作，我們給每列Y軸數據統一除以10000，使得每一條曲線的峰值在一個較小的數量級。具體操作：分別選中A17表中的各列Y軸數據，例如右擊“B(Y)”單元格即可選中該列數據，選擇右鍵菜單中的“Set Column Values”，在公式輸入框中編輯“col(b)/10000”再點擊“ok”按鈕即可降低數量級。對D(Y)、F(Y)、H(Y)、J(Y)、N(Y)、R(Y)等進行相同操作，即可實現統一降級且不會導致曲線先后順序混亂，降級后的各列曲線的基線（如果衍射角起始位置無衍射峰，則該起始位置的Y值可以當做基線值），基線值Y0分別約為0.99、21、41、61、81、101、121等。

如果我們想對曲線中的峰值放大x倍，則對每一列Y設置為類似如下的公式：

col(b)=[col(b)-Y0]*x+Y0

式中，Y0為曲線的基線值；x為放大倍數。

為什么式中末尾需要加上基線值？因為在對曲線Y值乘以倍數放大后，基線的Y值也相應放大相同的倍數，式中需要將曲線上所有Y減去基線后再乘以倍數，所有的曲線Y值均為以0左右為基線的相互堆疊遮掩的曲線，那么需要最后將所得Y值補加各曲線原來的基線值。

下面演示一下B(Y)和D(Y)，放大倍數x=10倍，基線值分別為0.99和21。其他各列曲線的修改類似操作。

第二步：繪圖

全選數據表，點擊左下方工具欄的線性圖標（繪制曲線），然后修改縱軸、橫軸的顯示范圍，其他軸標題、刻度值、圖例等操作簡單（略）。請看演示：

怎么樣？你有get到這些技能了嗎？

ps: 突然意識到一個問題，在以后的文章中，我會用“神”字！
