視口比例和范圍確定好后，可以控制是否顯示模型空間圖形，是否允許調整比例和顯示范圍，還可以設置著色打印選項以及圖層特性,下面簡單介紹一下。

1、視口顯示打開和關閉

打開就是讓使選定布局視口處于激活狀態，會顯示模型空間的圖形。CAD可激活的視口的數量是有限制的，是由變量MAXACTVP控制的。這個變量以前介紹過MAXACTVP 系統變量控制可一次激活的視口的最大數目?？梢詣?chuàng)建任意數量的布局視口，但一次最多可激活 64 個布局視口。

之前文章中只介紹了視口超過最大激活數量后會不顯示，其實視口的顯示還可以直接關閉，之前的文章里并沒有提到。

CAD布局最多可建多少個視口？

CAD布局空間視口太多導致一些視口無法顯示怎么辦？

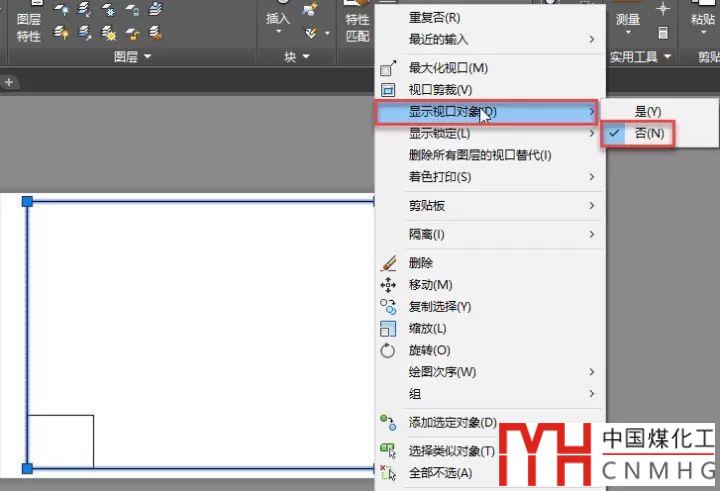

視口顯示的打開和關閉不用執行MV命令了，選中視口后，可以直接在右鍵菜單中設置，如下圖所示。

--下面是廣告，非本文圖片--

2、顯示鎖定

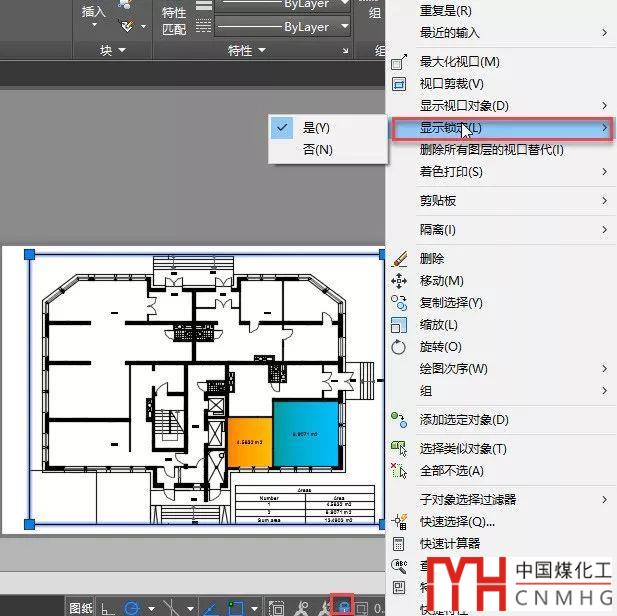

雙擊進入視口，也就是進入模型空間后縮放圖形，隨著顯示圖形范圍的變化，視口的比例也會被修改，因此當我們已經設置好視口的比例和視圖后，不希望在縮放或平移時改變視口的比例和視圖，就需要將視口的顯示鎖定。MVIEW命令有鎖定L參數，不過鎖定視口通常不需要執行MV命令，在視口的右鍵菜單里可以設置，在AUTOCAD和浩辰CAD高版本的狀態欄中提供了鎖定視口的按鈕，選定視口后可以可以直接單擊狀態欄的鎖定視口按鈕，如下圖所示。

3、著色打印

MVIEW命令有著色打印選項，可以設置視口內三維模型的著色方式。在右鍵菜單和視口頂部的菜單中都可以設置。

通常大家使用得比較多的就是隱藏和著色，如果打印三維圖紙的時候如果需要著色打印的時候，可以自己試試，這里就不再詳細介紹了。

4、圖層設置

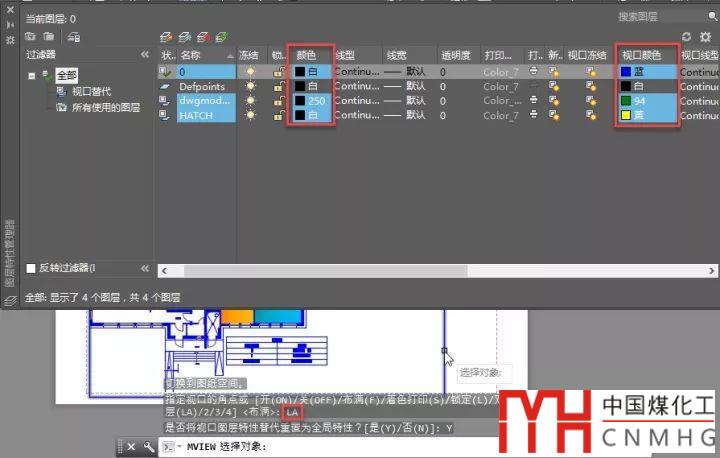

為了讓視口顯示不同類型的圖形，或者同類圖形在不同視口中顯示成不同效果，CAD提供了針對視口的圖層特性控制，比如可以設置在當前視口中凍結圖層或在在當前視口圖層使用不同的顏色、線型、線寬。進入視口后，打開圖層管理器，后面會增加幾列控件，如下圖所示。

這些控件中用得比較多的是視口凍結，利用不同視口凍結不同圖層，讓不同視口或布局顯示并打印不同內容，而視口顏色、線型、線寬、透明度、打印樣式設置得并不多，大家有興趣的話可以創建視口，在不同視口將同一圖層設置成不同屬性試試。

CAD圖層使用的部分技巧

如果當前視口的圖層特性經過調整，可以用MV的圖層（LA）選項將視口中圖層重新恢復成默認設置，也就是跟模型空間設置一致的狀況。

視口內的圖形的可以鎖定顯示、可以不顯示、可以部分不顯示，還可以設置成不同顯示、著色、打印效果，但這些顯示控制中較常用的是顯示鎖定和視口的圖層凍結。

今天暫時就想到這么多，關于著色打印和圖層控制并沒有詳細介紹，大家有什么想了解的或有什么補充的可以留言或發消息。
