Grouped Column 圖是這樣繪制的（更多詳細信息點擊查看），

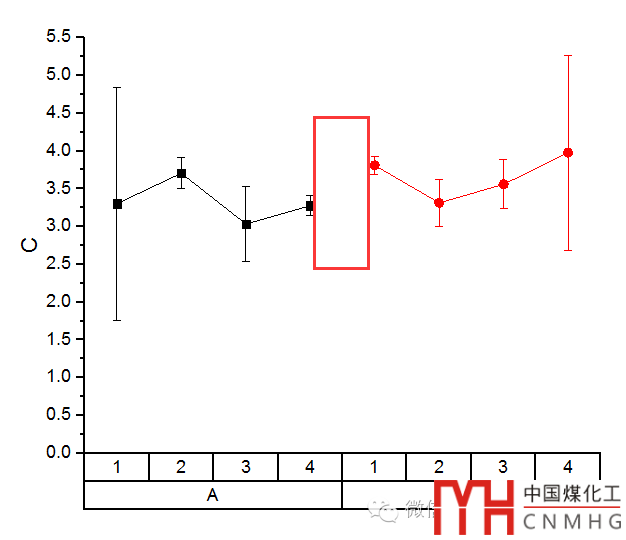

將其改為 Line + Symbol 時，兩個分組之間的連線如何消除？。

一、變更數據格式

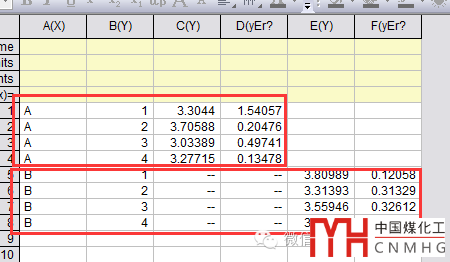

將不同組的數據分開存放，

1. 直接繪制 Line + Symbol 圖方法

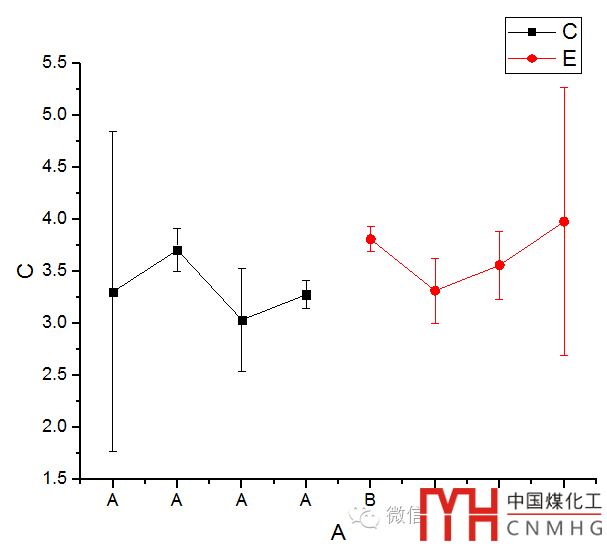

   A. 繪制 Line + Symbol 圖



   B. 以Table 形式顯示X軸的分組樣式，級數為 2（此處兩列分組信息，所用選2）

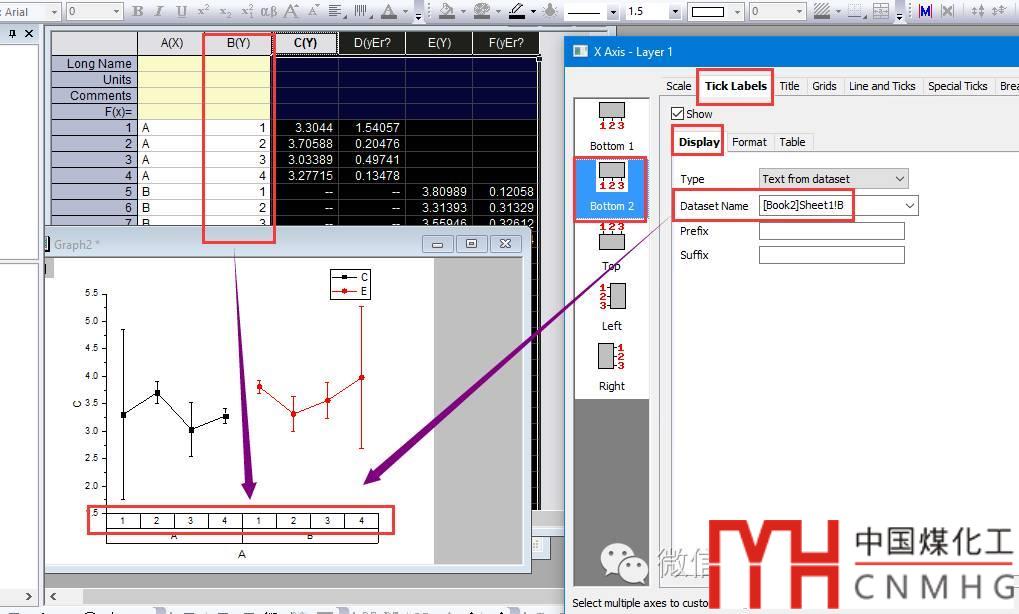

   C. 設置Bottom 2 的標簽，為第2個分組信息所在的列（此處為Column B）



   D. 設置Y軸的區間，去除Legend等，中間的連線是不是去掉了？



2. 先繪制Grouped Column ，然后改為Line + Symbol 圖方法

   A. 繪制Grouped Column 圖（更多詳細信息點擊查看）

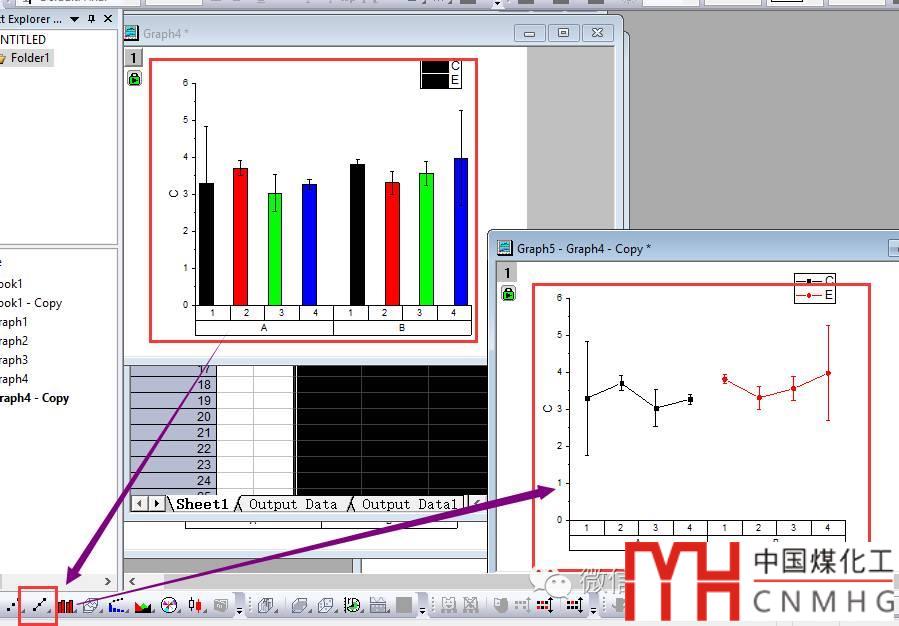

   B. 將Column圖改為Line + Symbol 圖，中間的連線是不是去掉了！



二、按住CTRL鍵，分組選擇數據

1. 【關鍵步驟】，按住Ctrl鍵，先選擇第一組數據（本例中A分組的四行），再選擇第二組數據（本例中B分組的四行）




2. 繪制 Line + Symbol 圖，后續X軸的分組樣式設置步驟與上述一.1的操作完全一致，不再贅述。中間的連線是不是也去掉了！




所用軟件：OriginLab OriginPro 2016 @Windows 10 pro。點擊左下角“閱讀原文”下載源文件。
