在線阻抗，即電池在充放電的同時測試EIS阻抗，玩過嗎？譚編今天設計了兩種模板。文末有更多模板和模板獲取方式。

在線阻抗通常具有很大的數據量，假設每隔0.1V電壓測一次阻抗，對于3V的電壓范圍，其在線阻抗估計有60組。

我們將60組EIS阻抗數據在同一個坐標系中繪制的結果，肯定是下面醬紫的！

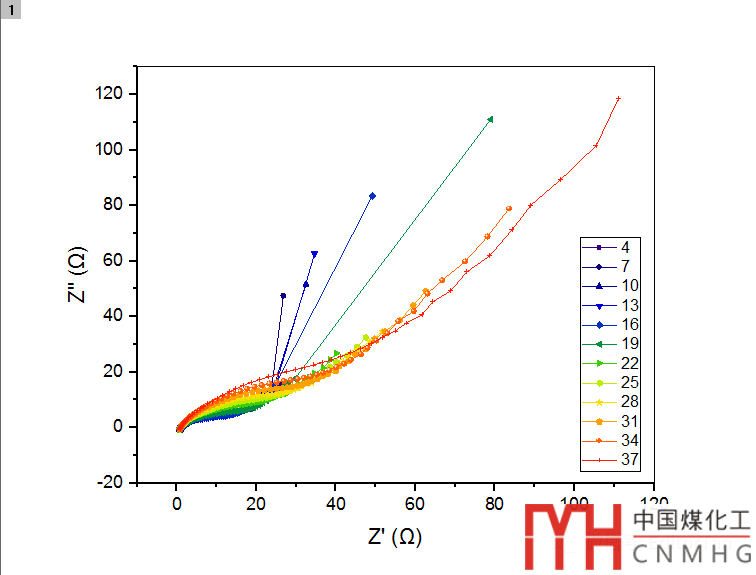

上圖只是繪制了12組數據，難以分辨阻抗的變化趨勢，我們要繪制60組EIS，就更難區分了。

怎樣將在線阻抗區分開來？

怎樣將在線阻抗跟其充放電GC曲線同框繪圖？

1. 繪圖思路

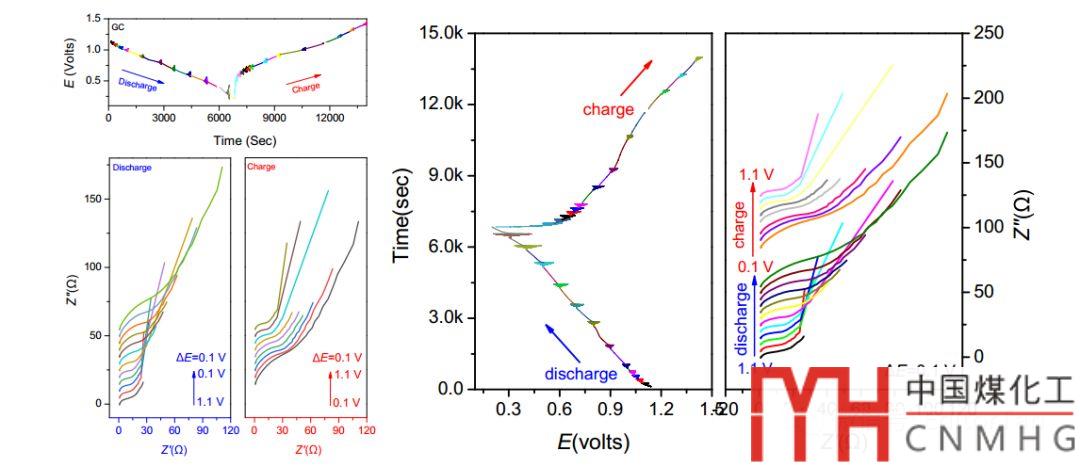

譚編琢磨出兩種方式：品字圖、雙圖。

（1）品字圖

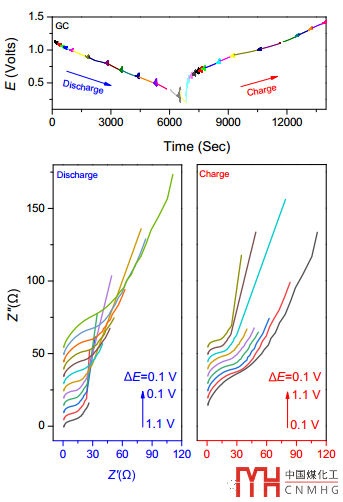

由GC和兩個EIS組成。將充（或放）電過程的所有EIS放置在一個窄圖中。

（2）雙圖

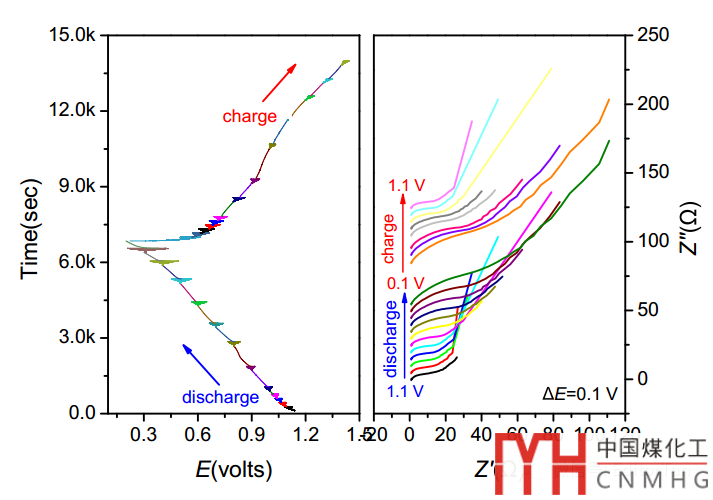

左圖是GC，右圖是在線EIS圖。利用一個窄圖將所有EIS繪制在一個坐標系中，利用空間隔斷將充、放電兩個過程隔開。

（3）分析

一方面，利用增值法（將Z''數據等差累加一個數）將各阻抗曲線縱坐標抬升，就像拍攝畢業照合影，必須讓站在后排的每一排站一級臺階，才能避免每張臉（每個數據點）都顯現在照片（圖片）上；

另一方面，利用窄的坐標系壓扁橫軸，這樣才能將阻抗譜的半圓顯示出來。

2.數據表的準備

模板會不會達到滿意的效果，跟數據表的準備是有很大關系的，大家一定要按照每一篇推文中“數據表的準備”節的內容來組織準備你的數據。

對于壓扁x軸很容易實現。對于增值法，在前一期推文中有提到，請點擊閱讀

教程：Origin增值分組法繪制XPS堆積圖

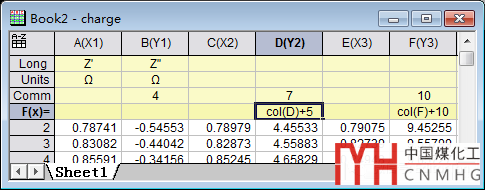

就是利用F(x)函數（2018版）或set column values(8.5版）將每一組EIS的Z''列數據追加一個數，第一組追加5，第二組追加10，第三組追加15，……等差追加。

對于品字圖模板【190916A】，譚編設置的模板有3個圖層組成，圖層1為上方壓扁的GC圖，下面分為兩個EIS，一個是充電，一個是放電。

這兩個阻抗圖是Z''、Z'聯動的，就是圖層3是link圖層2的。譚編都設置好了格式，大家只需要會用模板就行。

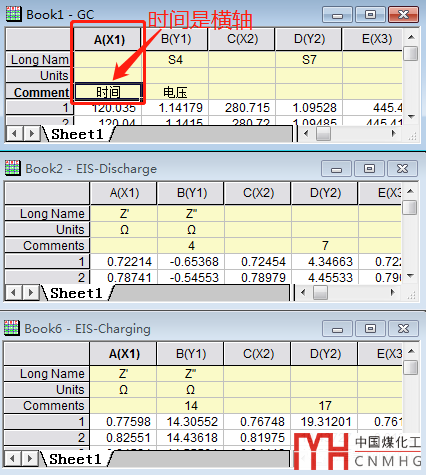

因此，品字圖模板【190916A】需要準備3個數據表：

雙圖模板【190916B】需要準備兩個數據表：

品字圖和雙圖的數據表區別：

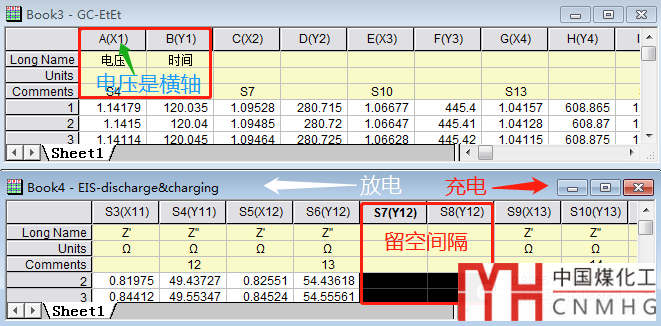

（1）GC的數據結構相反，品字圖是時間為橫軸，雙圖是電壓為橫軸；

（2）EIS的結構不同，品字圖是充、放兩個表，雙圖是充、放一個表且用空列作為間隔。

品字圖和雙圖的數據表的相同點：EIS的Z''數據列都采用等差增值累加。

特別注意：

（1）對于雙圖的EIS表，我們?cè)诘炔钤黾用恳唤MEIS時，在留空列前后兩組EIS的Z''累加跨度要大一點，這直接關系到EIS圖中充放電兩組阻抗曲線之間的間隔；

（2）數據表中一定要將X設置對，對于拷貝到Origin的表中的數據，一般情況下都是第一列為X，而后面各列是Y。因此需要將每組EIS的兩列數據的第一列set as X。

3. 模板的使用方法

（1）首先將從譚編那獲得的模板.rar文件解壓，然后選中模板和縮略圖，拖入到Origin軟件的空白處。

（2）一般會打開一個預覽圖（將其關閉）和一個空白模板，表明模板加載成功。

（3）點擊圖層1，全選GC數據拖入，即可繪制出GC圖；點擊圖層2，全選放電數據表拖入，即可繪制充電的EIS。最后點擊圖層3，全選數據拖入繪圖。

4. 模板的使用舉例動圖

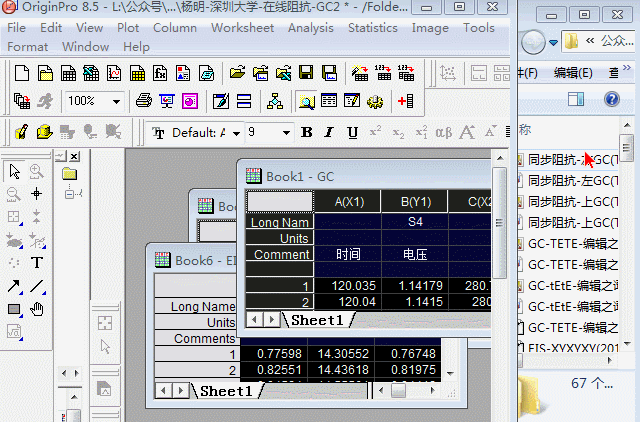

（1）品字圖模板【190916A】：

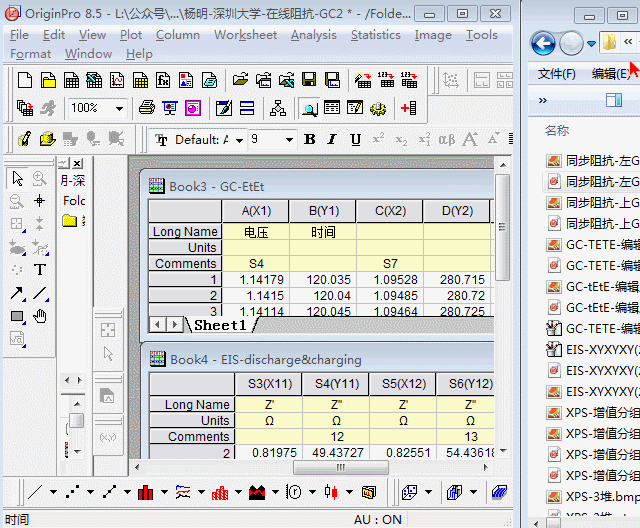

（2）雙圖模板【190916B】：

（又弄到半夜12點了，趕緊要發布了。）
