CAD高版本的陣列功能更加強大，不僅包含舊版本的矩形陣列和環形陣列，還增加了路徑陣列也就是沿線陣列的功能，不僅如此，陣列還可以設置關聯或不關聯，如果是關聯狀態，陣列后圖形是一個整體，就像一個參數化的動態塊，可以調整數量、間距、列數、行數、層數等參數。矩形陣列和環形陣列跟舊版陣列的參數類似，調整設置相對簡單，沿線陣列相對復雜一點，因此之前專門寫文章介紹過沿線陣列的參數。

每日一貼——CAD中如何沿線陣列圖形

CAD有些命令的參數非常多，大多數人不會去逐項研究命令每個參數，我也一樣，之前的文章中只是將CAD幫助中的相關說明復制粘貼了一下。因?yàn)槿绱?，在?shí)際應用時我們通常會遇到問題。前兩天有網友在群里問沿線陣列的時候怎么設置圖形間的間距，我也一時答不上來，大家一起研究了一會兒才基本掌握了方法，這里將這些簡單跟大家講一下，希望對大家有幫助。

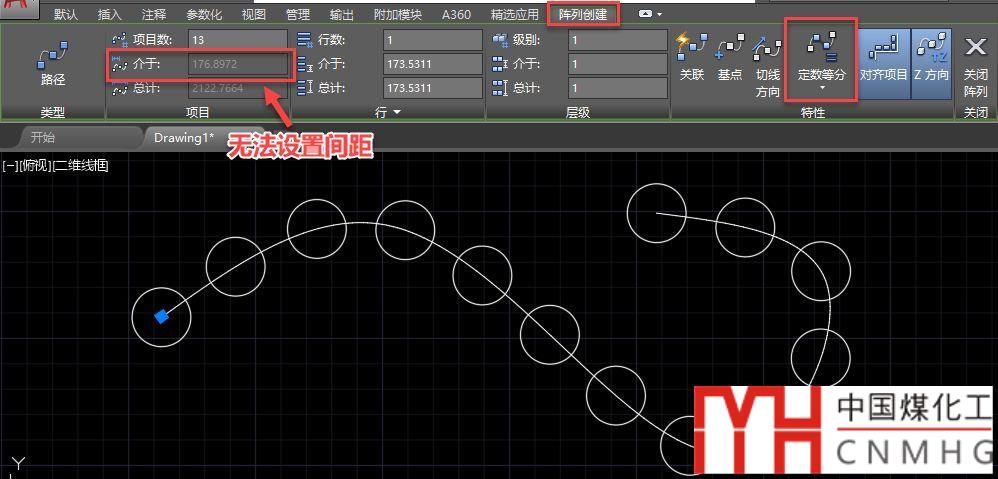

沿線陣列提供了定數等分和定距等分兩種方式，默認是定數等分，這種情況下是無法設置間距的，如下圖所示。

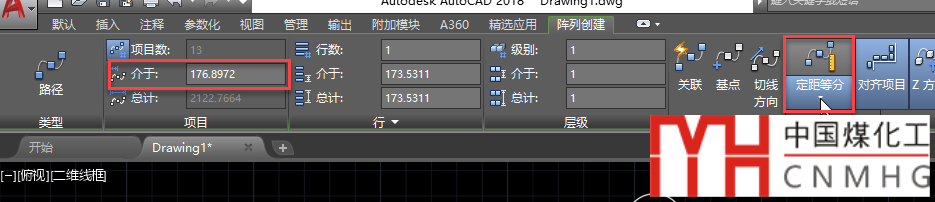

要想設置陣列的間距，就必須將模式調整為“定距等分”，如下圖所示。

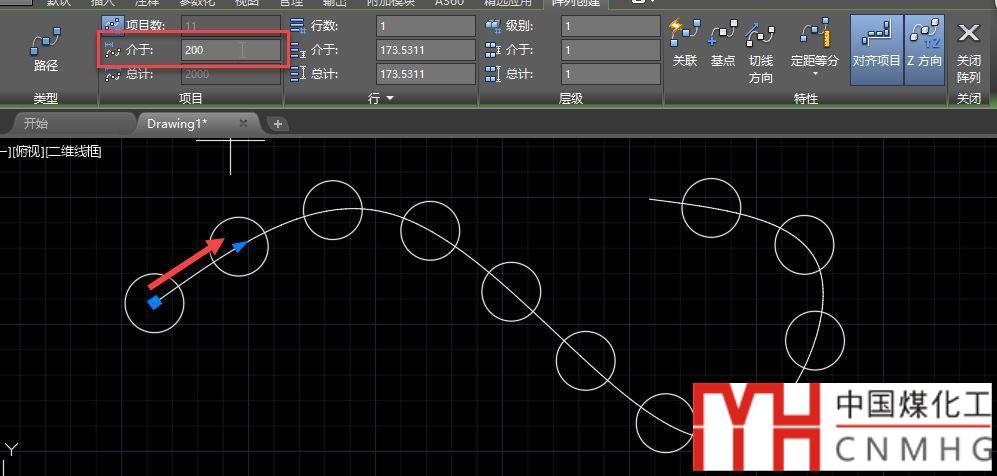

設置成定距等分方式后，項目數設置變灰了，“介于”也就是我們要設置的間距參數就被激活了，在這里輸入我們需要的間距就可以了，如下圖所示。

沿線陣列默認狀態下是關聯的，如果我們創建陣列時設置成了不關聯，就必須在創建時來選擇模式和設置間距，一旦關閉陣列，陣列的圖形就變成一個個獨立的圖形，就無法再調整間距參數了，只能撤銷U，然后重新再陣列一次了。

如果陣列是關聯的，即使退出了陣列命令，仍然是可以調整參數的，而且方式也有多種，我們可以根據自己的習慣選擇。

如果我們使用的是RIBBON界面，當我們選中陣列后，命令面板就會顯示跟前面截圖一樣的陣列參數，在面板中輸入新的間距就可以了。

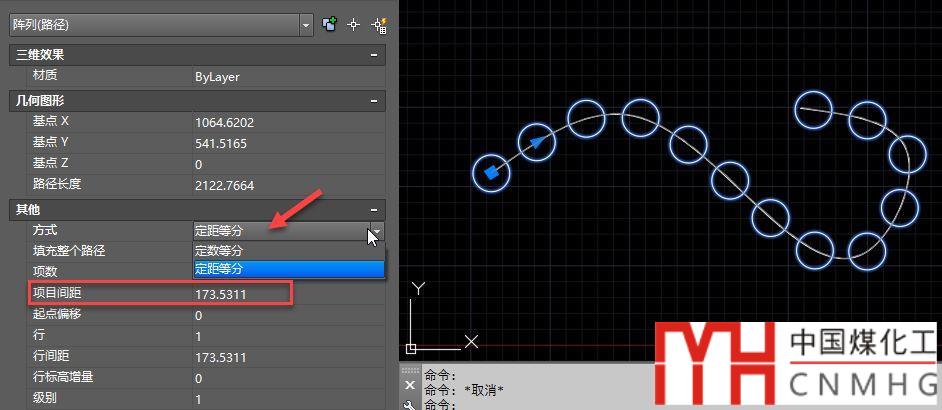

如果我們使用的是經典界面，看不到陣列的命令面板也沒有關系，我們可以打開特性面板（CTRL+1），在特性面板中調整模式和輸入?yún)?shù)，如下圖所示。

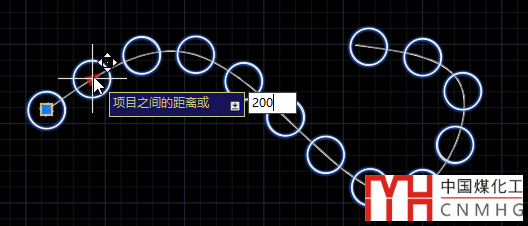

其實不用命令面板和特性面板，在圖紙中就可以直接調整間距。選中陣列以后，我們可以看到陣列的第二個圖形處有一個箭頭，這就是可以用來調整和設置間距的夾點，選中此夾點后，可以拖動來改變間距，也可以直接輸入間距參數，如下圖所示。

其實這個問題就這么簡單，只要花點時間研究一下，自己也會很容易找到答案，問題的關鍵就是知道沿線陣列有定數等分和定距等分兩種模式，而且知道怎么切換。
