要在不同坐標位置輸入不同文字，就不能簡單將坐標放到EXCEL表格里，而是要在EXCEL表里執行文字命令，還要設置高度、旋轉高度，并輸入文字內容，其實看起來很復雜，其實并不難。

首先這個命令不能彈出對話框，所有參數都需要在命令行輸入，我們可以先在CAD里執行一下相關命令，看看需要輸入哪些參數，然后在EXCEL里將命令名、參數分別寫在不同的單元格就好了。

CAD單行文字的命令是TEXT，但要保證執行命令行模式，需要輸入-TEXT，輸入-TEXT回車后，正常狀態會直接提示起點、高度、旋轉角度和內容，如下圖所示。

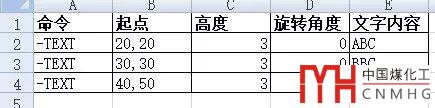

如果文字使用默認的對齊方式，就只需要輸入上圖幾個參數：起點坐標（X,Y）、高度、角度，內容，如下圖所示。

如果從CAD中提取的XY坐標是分開的兩列，可以將兩列通過公式合并成一列，在之前利用EXCEL坐標繪圖的文章里介紹過，加入A列是X坐標，B列是Y坐標，合并列的公式為=A1&","&B1。

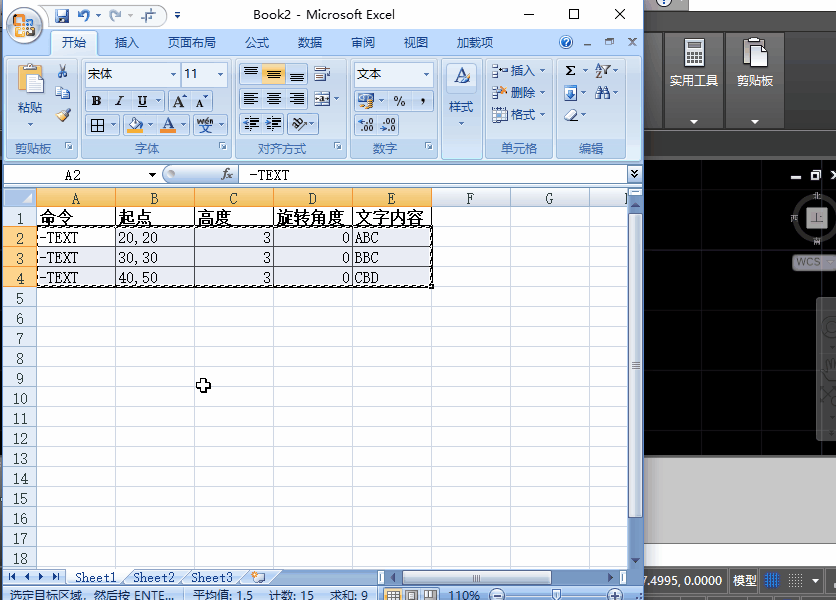

在做好的EXCEL表中將編寫的行全部選中后，粘貼到CAD的命令行，就可以完成文字的輸入，如下圖所示。

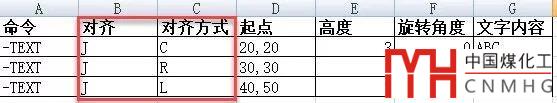

如果文字不采用默認的對齊方式，而是需要調整對齊方式，也可以看一下在命令行執行時需要如何設置，比如要換成中間對齊，在執行-TEXT命令后，需要輸入J回車，在輸入C回車，然后再輸入坐標、高度、角度和內容。可以將對齊方式分別設置為中心、右、左，如下圖所示。

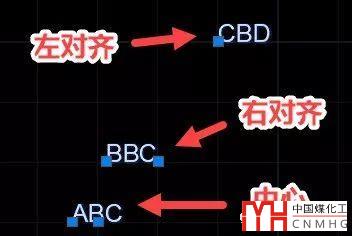

用這種方式粘貼到CAD中書寫文字的對齊效果如下圖所示。

除了設置不同的對齊方式外，還可以不同文字使用不同的文字樣式，方法類似。

只要掌握了EXCEL數據粘貼到CAD命令行后的方法和規律后，其實不光可以按坐標寫文字，利用EXCEL表格執行其他命令，繪制其他圖形都可以，只要操作過程中只需要輸入坐標或參數，不需要在CAD界面進行交互，比如選擇圖形等即可。

大家如果有類似的使用技巧請分享給我，我整理后再分享給大家。
