昨天有人在信息里問這個問題，網上問這個問題的也不少，在博客里曾經發過這方面的文章，重新整理一下，發給大家。

很多人都遇到打開別人的結構圖紙，鋼筋符號顯示問號的情況。研究了一下，大致情況分為兩種：

一、缺字體

在打開圖紙時，如果在你的CAD指定路徑內沒有找到圖紙所用的字體，CAD會彈出一個替換字體的對話框，此時你可以選擇一種字體來替換，或者直接忽略。直接忽略的結果可能是：不僅鋼筋符號顯示為問號，其他一些中文字符和符號也會顯示為問號，在AUTOCAD中還有可能文字根本不顯示。選擇替換字體的結果可能是：大部分字符能正常顯示，鋼筋符號或個別符號不能顯示。

二、字體不對

在打開圖紙時并未提示缺字體，也就是說你有圖紙中用到的所有字體，但鋼筋符號仍顯示為問號，這又是為什么呢？

CAD在打開圖紙時只是根據文件名去找對應的字體，但同名的字體文件并不一定完全相同，同名的字體可能又多個版本，可能你的字體文件中缺少鋼筋符號對應的字符。

無論哪種情況，解決方法都一樣，就是找到正確的字體。

鋼筋符號比較特殊，有些普通符號，例如直徑符號，如果不能正常顯示，你可以選擇操作系統的某種字體（*.ttf）試試，而鋼筋符號只在CAD字體（SHX）中定義，所以必須找包含鋼筋符號定義的SHX字體。

如果你的圖紙是同事提供的，最好向他要鋼筋符號使用的字體文件，如果他嫌找起來麻煩，可以讓他用電子傳遞(ETRANSMIT)功能將圖紙和字體自動打包成一個壓縮包。

如果圖紙是自己從網上下載的，那只能先選中顯示為問號的文字，然后在特性面板（CTRL+1）或LI查詢看文字所用的文字樣式，然后輸入ST命令打開文字樣式對話框，在對話框中看此文字樣式使用的字體，再到網上看是否能找到同名字體。如果你有同名字體，但仍顯示問號，可以到網上去找找同名字體的其他版本試試，本信息和博客都提供了字體下載的鏈接，而且我的網盤里還有一個2000種字體的鏈接，可以去看看。

結構中使用的特殊符號可能在不同字體中存在不同的定義方式，現在比較常用的鋼筋符號字體是探索者結構軟件中帶的字體，其他一些國產軟件也帶有類似的字體，小字體是：tssdeng.shx，大字體是:tssdchn.shx。

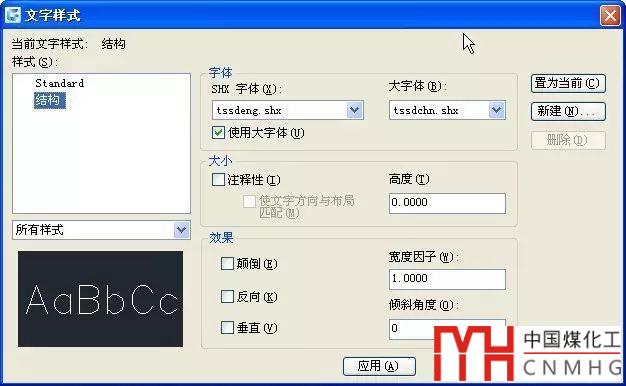

如果找到上述字體，復制到CAD安裝目錄的FONTS目錄下，然后輸入ST命令設置文字樣式如下：

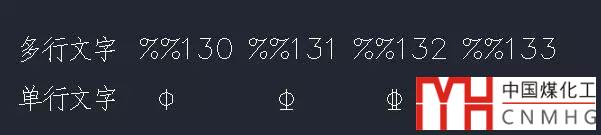

在這個字體中，不同級別鋼筋符號是用兩個百分號加編號的形式輸入的，例如%%130、$%131、%%132、%%133，另外請注意：這種輸入方式只在單行文字里起作用，在多行文字里是不起作用的，不會顯示鋼筋符號，如下圖所示。

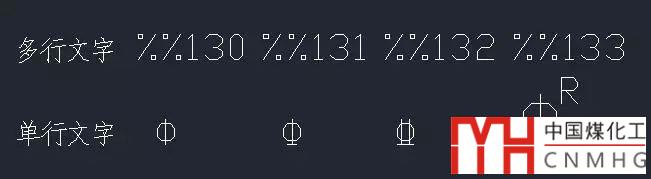

帶鋼筋符號的字體不止一種，不同字體里鋼筋符號定義不完全相同，比如我曾見過一種字體鋼筋符號就跟上面的字體不同，如下圖所示：

這些特殊的字體通常都是一些在AUTOCAD上做專業軟件開發的軟件公司自己定義的，所以輸入規則也不是完全相同的。如果你只是想使圖紙正常顯示的話，找到原始的字體是最好的。

如果要自己能輸入鋼筋符號，如果你們使用了結構專業軟件，軟件中通常會帶類似的字體，像浩辰CAD這樣的國產CAD軟件里也帶上面提到的兩種字體。如果你使用的是純AUTOCAD的話，可以找同事、朋友或上網找找相關的字體，找到后試一下，看是不是自己需要的。

tssdeng.shx和tssdchn.shx這兩種字體我放到了百度網盤，如果需要需要的話可以去下載：

http://yun.baidu.com/share/link?shareid=658170841&uk=3356970665

以上技巧適用于AUTOCAD及浩辰CAD等類似軟件。
