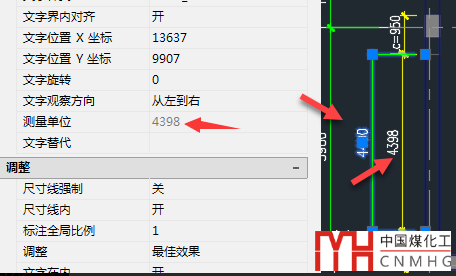

前兩天有網友問為什么圖中的一個尺寸在圖中標注的尺寸值是4400，而用另一個標注樣式標注時卻是4398，其實這個問題在之前的文章中已經解釋過，只是當時網友問法不太一樣，可能從文章標題無法找到答案。

之前文章的題目是：

為什么標注值只能是5的倍數？

標注值如何取整或設置成3或5的倍數？

其實兩種標注樣式標出的數值不同不止設置舍入值這一種情況，還可能是測試了標注的測量單位比例（或叫線性比例），又或者是直接修改了標注值，其實這些問題在之前的文章中也講過，但并沒有將所有情況列舉，這里再重新總結一下。

CAD中測量的數值跟和標注測量值不一樣怎么回事？

一、修改了標注樣式的舍入值

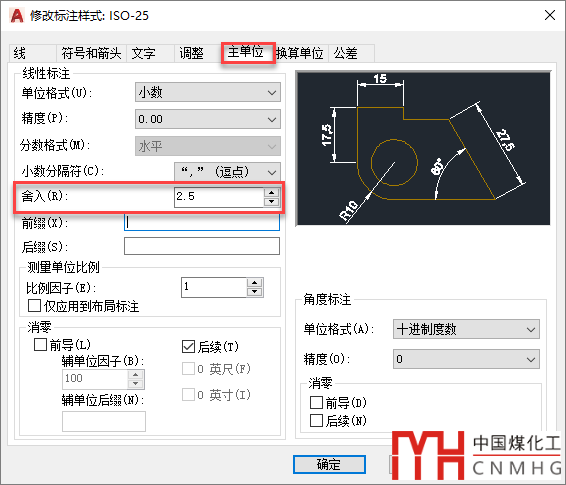

標注的舍入值類似于四舍五入，但這個舍入值的設置可以更隨意，可以是3、5、2.5等任意數值，設置了舍入值后，標注的測量值會按照四舍五入的原則變成舍入值的倍數，如下圖所示。

需要設置舍入值的情況有兩種：

1、圖紙繪制不精確，有小的誤差，希望直接就能標注出我們需要的數值，比如哪位網友的圖紙中圖形測量的實際尺寸就是1398，但這個尺寸應該是1400，如果要改圖形尺寸，牽一發而動全身，太麻煩，于是畫圖的人就將舍入值設置成5。顯然這種方式不是我們推薦的，希望大家精確繪圖，不要用舍入值來作為補救手段。

2、圖紙尺寸是精確的，但根據需要人為設置舍入值來人為調整標注精度。

如果發現測量值跟標注值有比較小的偏差，可以檢查一下標注樣式是否設置了舍入值。

二、設置標注的精度

我們可以根據需要來設置標注的尺寸精確到小數點后幾位，這個就是真正的四舍五入了。如果標注尺寸不是整數，標注樣式的精度不同，顯示的值也會不一樣。

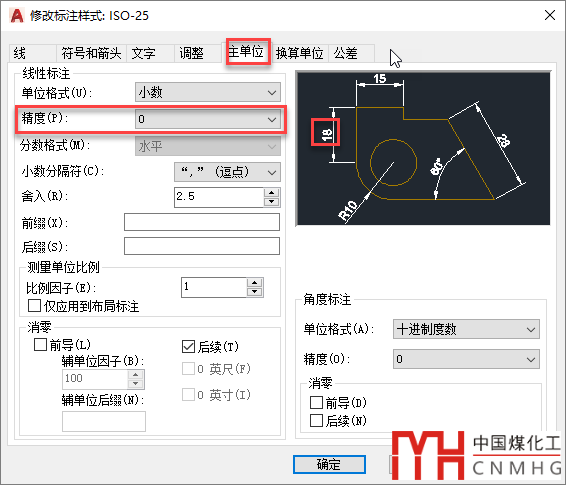

比如上面截圖中我們將舍入值設置成2.5，如果此時將精度設置為不保留小數的話，標注也會發生變化，如下圖所示。

可以看到前面截圖中樣例尺寸顯示為17.5的變成18。

至于精度設置為小數點后幾位，就看圖紙的要求了。

如果圖中圖形尺寸本身就是整數值，舍入值也是整數值，而標注樣式里又設置了消除后續零時，設置成不同精度對標注值不會有影響。

三、設置了標注的測量單位比例

如果兩種標注樣式的測量單位比例（特性面板中叫線性比例）不同，標注出來的數值也會不同，但兩者會有一定倍數關系。

當圖形不是按照1:1繪制的時候，標注樣式就需要設置測量單位比例，這樣可以保證標注出來的尺寸是圖形的實際尺寸。

還有一種情況，圖紙是按1:1繪制的，但不想按照當前單位來標注，比如圖中是按毫米為單位來畫的，但希望標注成米，就需要將標注測量單位設置為0.001。

CAD中單位應該如何設置？CAD的單位到底有沒有用？

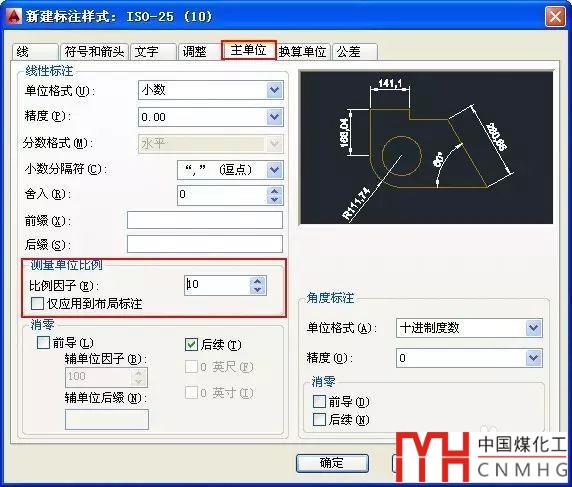

如果遇到兩個標注樣式的數值呈一定的倍數關系，就可以打開標注樣式對話框，看一下“測量單位比例”設置是否不同，如下圖所示。

有時候標注樣式并沒有修改，只是單獨在特性面板修改了線性比例或在標注前調整了DIMLFAC變量的數值，也可能導致標注的測量單位比例與其他標注不一樣。

四、布局空間標注是否關聯

這個其實跟標注樣式無關，就是同一個標注樣式，當在圖紙空間標注模型空間圖形時，如果用選擇對象或者捕捉點的方式來標注，標注會自動與圖形關聯，標注同時會自動根據視口比例來設置測量單位比例（線性比例），如果選擇對象或捕捉點，標注不與模型空間的圖形關聯，標注就不會設置測量單位比例。

如果想讓布局中關聯或不關聯的標注的測量比例一致，可以在標注樣式對話框里設置測量單位比例時勾選“僅應用到布局”。

五、手動修改了標注值

在CAD高版本雙擊標注文字就可以直接修改，低版本輸入一個ED后也可以編輯。有時標注樣式的比例、精度、舍入值都相同，但重新標注時發現跟圖紙中的尺寸值不同，就可以用LI查看一下標注是否設置了文字替代。

手動修改標注的原因可能有兩種：

1、圖形未按精確尺寸繪制時，又不想重新繪制或修改圖形，圖形跟實際尺寸相差有點多，用設置精度和舍入值無法解決時，只能手動修改標注值了。

2、圖形有幾種不同的尺寸規格，圖形類似且繪制的圖形只是示意性質的，繪制一種規格后，另一種規格可以復制并改一下標注尺寸就可以了。

如果不是特殊需要，一般不建議手動修改標注值。

被改過的標注值如何一次全部恢復成測量值？

上面是我總結的幾種情況，不知道是否有遺漏，如果不是上面幾種情況，可以留言。

大家按照圖形尺寸精確繪制，正常標注，就會讓自己和其他人在編輯時更容易。當然，如果有特殊的需求，大家也可以利用上面介紹的一些特性。
