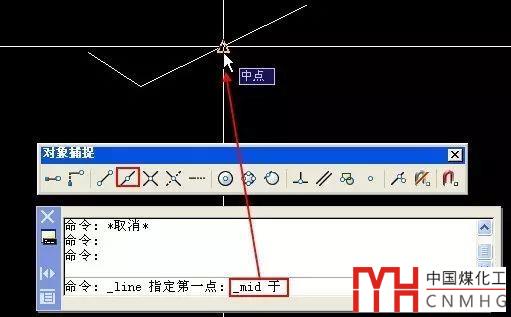

有好幾位朋友問了類似的問題，比如已經設置了捕捉選項并打開了捕捉，但是鼠標放在任一圖形的 特征點如端點、中點附近都不顯示捕捉標記，是什么原因？ 我打開捕捉工具欄，單擊了中點捕捉按鈕，結果居然提示是未知命令，如下圖所示。

為什么會提示捕捉是未知命令？為什么打開了捕捉卻沒有捕捉到點呢？初學者往往會有這種疑問。

首先我們要知道對象捕捉并不是命令，只是在繪圖中輔助定位的一些工具，這些工具只有在定位點的時候才起作用，比如我們畫直線、指定移動的基點和目標點、定義打印的窗口等這些操作時捕捉才會起作用，如下圖所示。

也就是當命令提示指定點的時候，如果你設置了捕捉選項并打開了捕捉，捕捉這時候就可以起作用了，當光標移動到圖形上時，找到滿足條件的特征點的時候就會出現捕捉標記。如果命令行沒有執行任何命令或提示選擇對象、提示輸入?yún)?shù)。

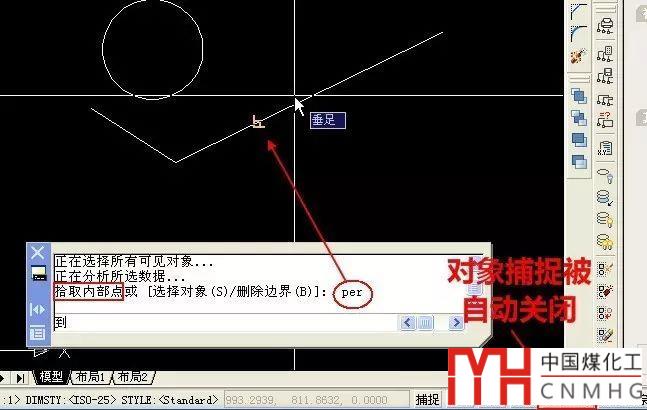

填充提示拾取內部點的時候，為了避免點被定義到邊界線上，CAD軟件還會自動將對象捕捉關閉，不過此時我們可以通過捕捉工具欄或輸入捕捉方式的簡寫來調用捕捉命令，如下圖所示。

因?yàn)槲覀冃枰叭√畛鋮^(qū)域內的一點，如果捕捉圖形邊界，反而會無法填充。當CAD自動關閉對象捕捉的時候，我們就沒有必要強行去捕捉了。

如果在命令行提示指定點的時候捕捉仍無法使用，那就需要看看是不是CAD或圖紙出什么問題了，這種情況我現在還沒有遇到過。

關于對象捕捉之前已經發過多篇文章，這里不再細講：

CAD的對象捕捉選項如何設置？CAD對象捕捉有哪些選項？

通過捕捉無法直接定位怎么辦？教你用計算器來定位點

CAD對象捕捉的靈敏度由什么控制？

CAD追蹤（TRACK）捕捉方式如何使用？

結合實例講解CAD捕捉自(From)的用法？

當圖形密集不容易捕捉到需要的點時怎么辦？

CAD捕捉時能不能合并不同點的X、Y軸坐標值？

以上技巧適用于AUTOCAD、浩辰CAD等類似的CAD軟件。
