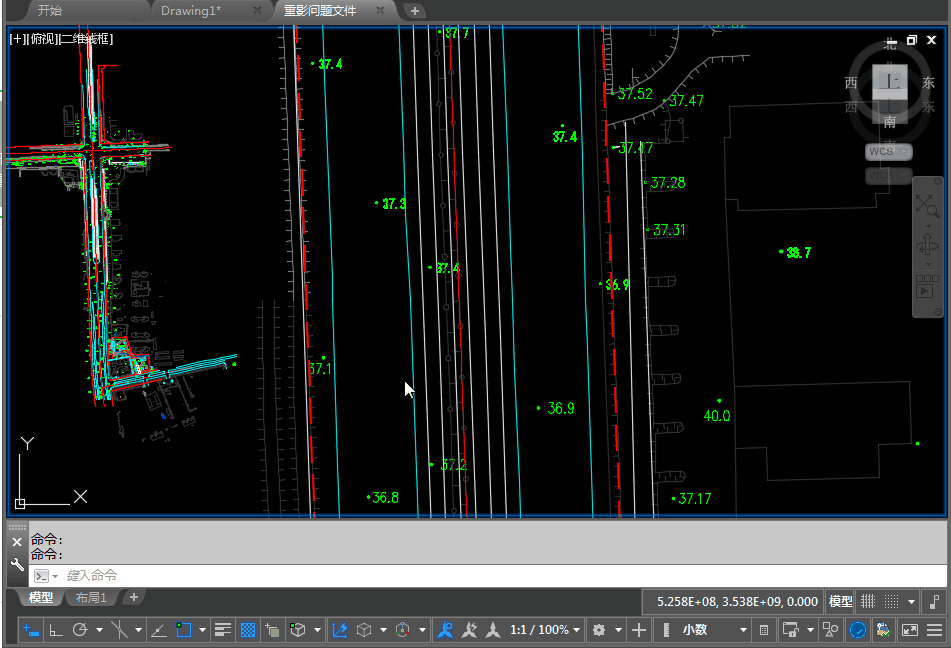

已經遇到過幾次類似的問題了，別人發過來的圖紙，打開后圖紙顯示正常，但利用滾輪縮放平移圖紙圖紙沒有反應，或者縮放的時候可以看到圖形縮放，但還有一份不動的圖形，前幾天就有網友發過來一張這樣的圖紙，如下圖所示。

為什么會這樣呢？

原因很簡單，但這種圖紙怎么產生還不太清楚，估計是某些專業軟件處理模型空間視口的結果，模型空間其實有兩個視口，有的是兩個都全屏顯示了，但一次只能激活一個視口，我們看到能縮放和平移的就是被激活的視口，而另一個始終不動的就是沒有激活的視口。而那些縮放平移始終不動的圖，則是激活的視口被縮小到只剩一條，我們看不到，看到的是不能激活的視口。

--下面是廣告，非本文圖片--

如果遇到上述問題，解決方法也很簡單，就是將模型空間設置成一個視口。

可以從命令面板或工具欄中單擊按鈕來設置，也可以通過輸入命令來設置。

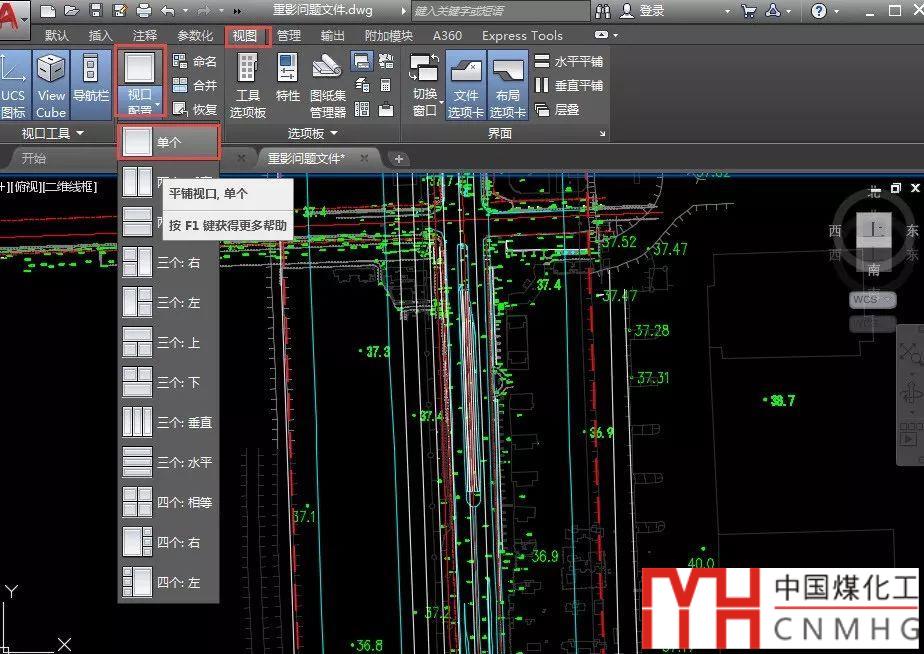

在高版本RIBBON界面的命令面板中，可以到視圖選項卡中點開“視口配置”的下拉列表，選擇單個即可，如下圖所示。

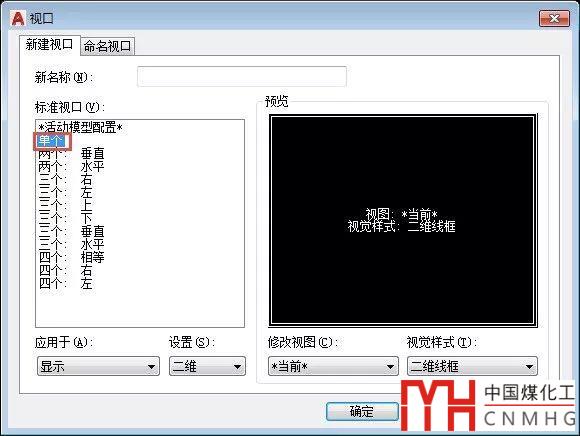

如果愿意記命令的話，直接輸入視口配置的命令VPORTS(視口VIEWPORTS的簡寫)，輸入此命令后會打開“視口”對話框，在對話框中選擇“單個”后單擊確定按鈕即可，如下圖所示。

如果覺得彈出對話框還要用鼠標操作比較麻煩，可以執行在命令名前加一個-，執行視口命令的命令模式，輸入-VPORTS后回車，會彈出一系列選項，輸入SI,回車，就可以設置成單視口，如下圖所示。

將模型空間設置成單視口后，圖紙操作和縮放就恢復正常了。這種圖紙遇到的次數不多，也不清楚產生的原因是什么？如果是自己的圖變成這樣了，不妨回憶一下之前利用什么專業軟件的功能或工具操作過視圖，看看能不能找出產生這種圖紙的原因。
