今天有網友在群里問測量了圖形的長度和面積后，他們到底是什么單位，之前也經常有人問：拿到一張別人畫的圖紙?jiān)趺磁袛鄦挝皇敲走€是毫米？

不少人會給出這樣的答案：打開單位UNITS對話框就可以看到是什么單位了！而我給出的回答則是：單張CAD圖紙其實無所謂單位，這個單位在畫圖人的心里！

有人看到我這個答案馬上就明白了，但有些初學者還是不太理解：圖紙?jiān)趺磿?huì)沒有單位呢！

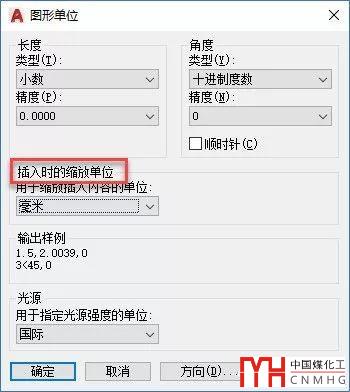

其實要驗證我的說法很簡單，隨意打開一張圖紙，打開單位UN對話框，先將單位設置成毫米，畫一條長100的直線，再將單位設置成米，在畫一條長100的直線，兩條線是一樣長的，長度不會受單位有任何影響。這個問題其實在之前文章中反復介紹過，CAD的單位UNITS設置只是“插入時的縮放單位”，是在插入到其他圖紙的時候使用的單位。

每日一貼——CAD的單位設置相關問題和功能

不同單位的CAD圖紙?jiān)诤喜r(shí)是如何處理的？

那拿到一張別人的圖紙，怎么確定圖形的單位？

其實這并不難，大多數行業都有規范，比如建筑通常是毫米繪制的，拿到一張建筑圖都不用去想這個問題，而且圖紙中只要有標注，從標注的尺寸值也可以很輕易知道圖形的單位。

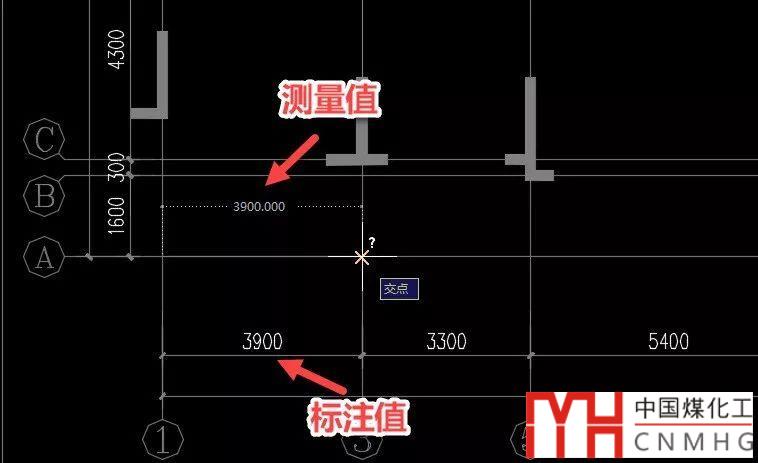

如果圖紙是精確按照1：1畫圖，要知道圖紙繪制的單位并不難，比如拿到的一張建筑平面圖，可以用DI命令測量一個房間的長度，如果測量出來的寬度是5.4，那肯定是米，測量出來是5400，那就肯定是毫米了。

但問題是很多圖紙不是按1：1繪制的，圖紙上尺寸標注的是3000，但用DI測量的長度卻差別很大，如果是30或者150還好，有些測量值和標注值之間甚至不是整數倍數關系，遇到這類圖紙要想繼續編輯并想按正確的比例打印輸出就不容易了。

CAD中測量的數值跟和標注測量值不一樣怎么回事？

如果維持原有比例繼續繪制，畫圖的時候得按比例算出來需要輸入的尺寸，如果是1:10或1:100這樣的比例還比較簡單，如果是1:20或15這樣的比例算起來就比較費勁了，然后標注樣式還需要設置比例。我覺得先通過標注值和測量值知道圖紙繪制的比例，然后通過縮放將圖形變成1：1，這樣后續繪圖和標注都會簡單很多。

拿到別人的圖紙?jiān)趺磁袛嗍鞘裁磫挝唬瑴y(cè)量的長度和面積到底是什么單位，這個都需要自己取判斷，從CAD的設置中是看不出來的。除了不按1:1繪制或精確尺寸繪制的圖紙，拿到一張圖紙后要知道圖形的單位并不難，看一下標注值，測量DI一個代表性的圖形尺寸就應該基本有數了。
