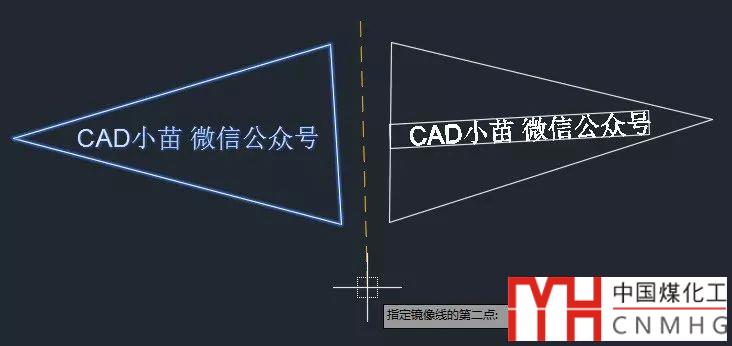

大家知道CAD在鏡像MI圖形的時候，為了保證文字可讀，對文字進行了特殊處理，也就是在默認狀態下，鏡像時文字會維持原來的方向的，如下圖所示。

但有時候鏡像的時候，文字會變成反轉的效果，這是什么原因呢？

下面給大家介紹一下文字鏡像時反向的幾種原因和解決辦法。

1、任何文字鏡像都會反轉

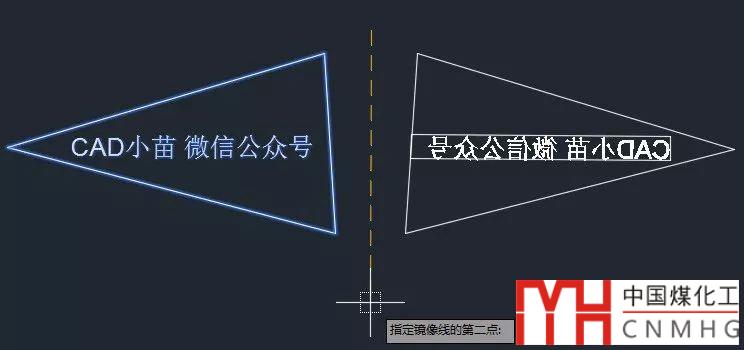

如果普通的文字在鏡像時也會反轉，如下圖所示。

如果任何文字都會反轉，那就是控制文字鏡像的變量：MIRRTEXT被設置成1了。

解決辦法：

輸入MIRRTEXT，回車，輸入0，回車。

2、普通文字鏡像不反轉，圖塊內文字鏡像會反轉。

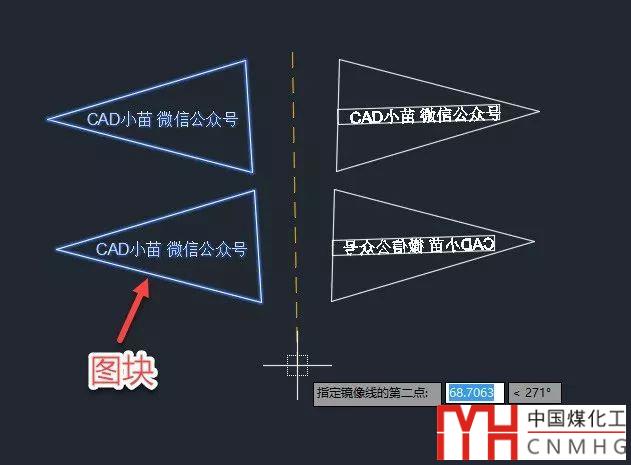

圖中的普通文字或圖塊的屬性文字鏡像時不反轉，但圖塊內的普通文字會反轉，如下圖所示。

這是正常現象！

因?yàn)閳D塊內的普通文字跟圖塊的其他圖形是一個整體，也就是被當做圖形來處理，因此鏡像時也會反轉。

解決辦法：

這個沒有什么好的解決辦法。如果可以的話，使用屬性文字代替普通文字。如果只是復制、鏡像等處理方便，將一些圖形和文字做成了圖塊的話，那只能是將圖塊炸開后鏡像了。據說浩辰建筑里做了一個能將旋轉或鏡像圖塊文字處理成可讀的工具，可惜不能成為一個通用的工具。

3、圖中有些普通文字鏡像不反轉，但有些文字鏡像會改變方向。

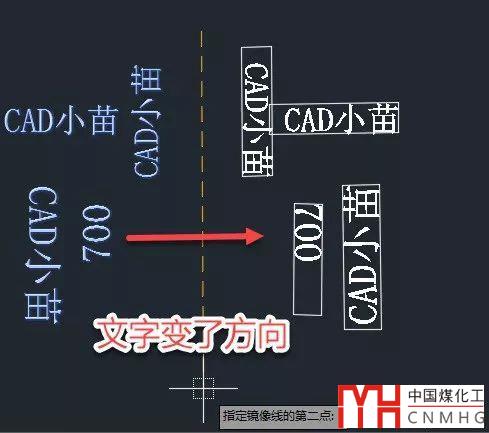

前幾天有位網友的圖紙就出現了類似的問題，圖中大部分圖紙鏡像的時候不變，但有一些文字鏡像時卻會改變方向，如下圖所示。

可以看到這些文字雖然變了方向，但文字還是可讀的，很顯然不是MIRRTEXT變量的問題。

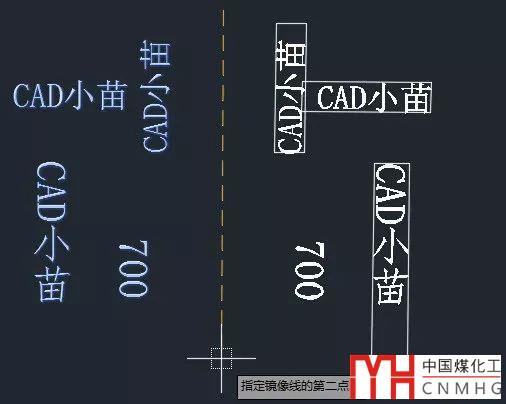

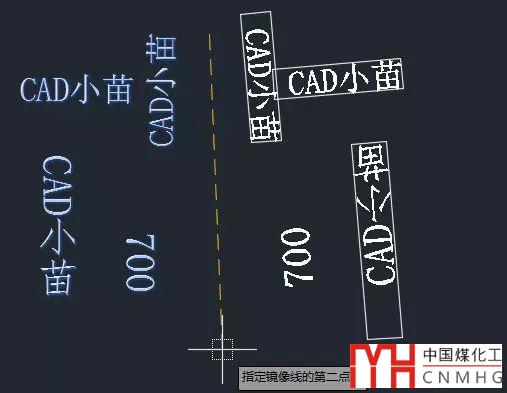

這種情況主要出現在豎向排列的文字，跟文字的旋轉方向、鏡像軸的方向有關系。同樣的文字在某個角度鏡像不變向，角度變一下就可能轉向，如下圖所示。

在CAD中通常會使用帶@的字體來書寫豎向文字，我開始以為跟這個字體有關系，后來發現使用不帶@的字體書寫文字后旋轉成豎向，鏡像也會出現旋轉。

其實CAD在鏡像文字時并不是簡單的保持原文字的方向，而是判斷什么狀態下是可讀的，在豎直方向偏左和偏右兩種情況正好文字是反向的。

解決辦法：

保證文字的方向必須是豎直方向(270度或90度)，鏡像時打開正交，保證鏡像軸豎直，這種情況文字方向通常不會變。
