參考文獻：韓潔. 管殼式換熱器分程隔板的合理設計[J]. 石油化工設備技術, 2011, 32(5).

一、標準規定

GB/T 151分別在6.3.6和7.1.4對多管程換熱器分程隔板的結構、設計計算作了規定，具體包括：

1、GB/T 151的7.1.4.1式7-7分程隔板厚度的計算式，源于均布載荷作用下的矩形平板所需最小厚度，考慮了壓差作用下板中的彎曲應力。但標準中沒有明說分程隔板所受壓差怎么確定，有觀點認為可根據管程之間的壓力降確定。

2、GB/T 151的7.1.4.2表7-3規定了分程隔板的最小名義厚度，這可視為對分程隔板剛度的要求，控制隔板撓度、防止變形過大。應特別注意，如果分程隔板的變形過大，會影響分程隔板靠近管板這一側的端部的密封。

3、GB/T 151的6.3.6.3要求分程隔板與管箱殼體的采用雙面焊，且焊角高度不小于3/4隔板厚度。而美國標準API 660的9.2還規定，靠近管板一端至少50mm范圍內應為全焊透。

4、另外，GB/T 151的6.3.6.1還規定，流體脈動的場合應適當增加隔板厚度。6.3.6.2對隔板端部作了要求，并且必要時隔板上可開排凈孔。

二、分程隔板與管箱殼體焊縫的受力情況

分程隔板所受的載荷主要包括：管程間的壓差，內壓作用下管箱筒體膨脹在隔板上產生的拉應力，隔板與管箱筒體受熱膨脹差產生的二次應力（變形協調）。所以說，分程隔板與筒體焊縫的受力是比較復雜的，再加上焊縫（非全焊透處為角焊縫）本身即為應力集中處，這道焊縫是容易失效的，應當引起重視。

具體地：

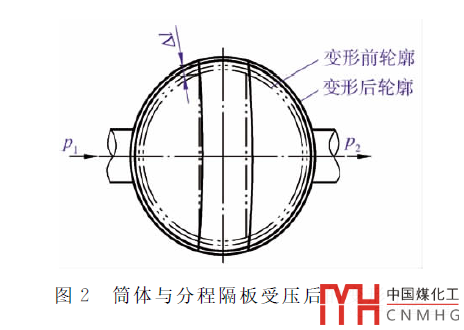

在內壓作用下，管箱筒體會產生徑向膨脹，與筒體焊接的隔板會被拉伸，如下圖所示，管板中因此而產生的拉應力水平較高，近似等于筒體中的環向應力。

分程隔板的金屬溫度與筒體的金屬壁溫一般情況下并不相同。若分程隔板的溫度高于筒體，則隔板的熱膨脹就會受到筒體的抑制，隔板中會出現壓縮應力；否則會出現拉伸應力。這種溫差應力在實際設計當中也是容易被忽略的，尤其是當隔板與筒體溫度差較大的情況。由于溫差的存在，自然會在隔板中（特別是在隔板與筒體之間的焊縫中）產生應力，應屬于二次應力。
