所附DWG或LIN文件包含地質(zhì)圖中使用的各種線型。DWG是2004版格式，2004版以后的AUTOCAD和浩辰CAD等軟件均可打開，此文件中包含各種地質(zhì)圖線型，將需要的線型復(fù)制到自己繪制的圖中，就可以使用此線型。LIN文件可在CAD中加載使用，AUTOCAD和浩辰CAD等兼容的軟件均可使用。

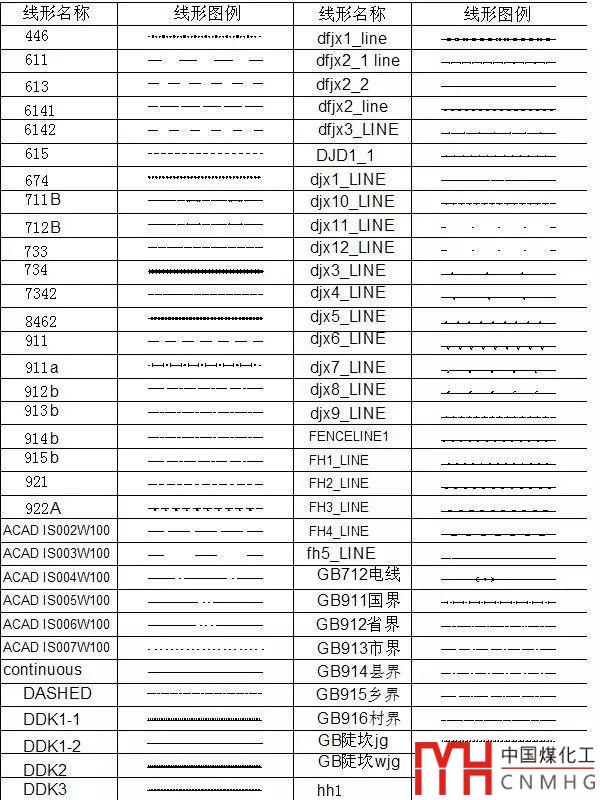

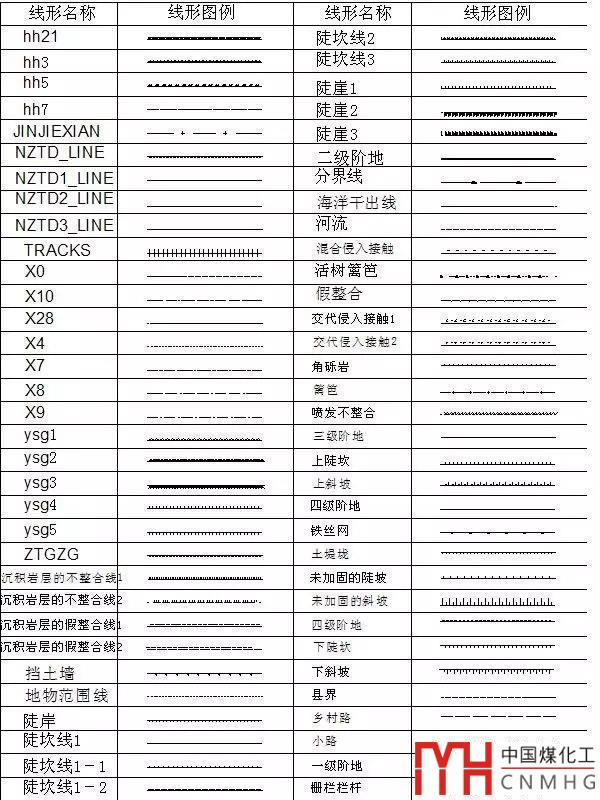

下面是線型名稱和圖例的對照表，希望對大家有幫助。

DWG圖紙下載鏈接：http://pan.baidu.com/s/1dDtqZCH

LIN線型文件下載鏈接：http://pan.baidu.com/s/1dD4Mrkd

注意：這些線型中用到了符號形文件ltypeshp.shx和aaa.shx，常用的CAD通常都有這兩個形文件，如果你的CAD的字體FONTS目錄下沒有這兩個文件，線型可能會顯示不正確。
