CAD和我們用的WORD、EXCEL類似，選擇圖形后，按CTRL+C就可以將圖形復制到剪貼版，然后切換到另一張圖紙，CTRL+V就可以將圖形粘貼到這張圖紙。這么簡單的操作，為什么會有人問呢？另外問為什么復制粘貼不了的人也不少。

首先解決第一個問題，這個問題這么簡單，我想問的主要是初學者，在低版本的AUTOCAD中切換文檔比較麻煩，同時打開兩個文檔后不知道如何切換文檔。

AutoCAD低版本切換文檔確實有點麻煩，2009以下版本

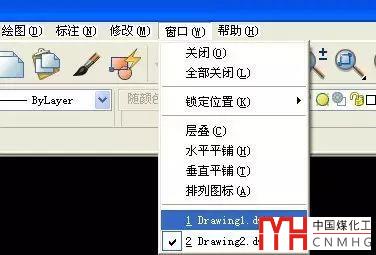

或2009以上版本使用經典界面的，直接在“窗口”菜單下就可以切換打開的圖紙。

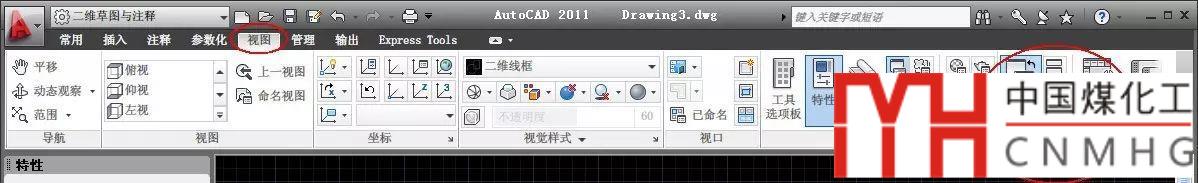

如果用2009以上版本，而且用的是Ribbon界面，窗口切換還真有點不好找。在“視圖”選項卡的右側，可以看到一個“切換窗口”的，點下面向下的箭頭就可以切換文件。

除了切換文件外，在“窗口”菜單中或“視圖”選項卡，你也可以選擇將不同文件窗口進行平鋪或疊放，點擊不同窗口就可以切換到不同的文件，這種方式在復制粘貼圖形時也挺方便。實際上每個文件窗口右上角都有最大化、層疊、最小化按鈕，也可以用于切換文件。

當然還有一種通用的圖檔切換方法，按CTRL+TAB鍵也可以在文檔間進行切換，如果只打開兩個文檔，用這種方式比較方便，但打開的文檔多的話，一個個切反倒麻煩，不如到菜單里去切了。

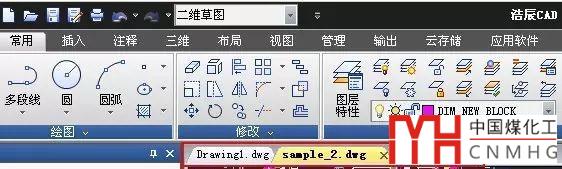

如果使用浩辰CAD等國產軟件就簡單多了，這些軟件從2008版本就提供了一個文件標簽欄，打開文件都會在標簽欄上顯示文件名，點文件名就可以切換文檔。

AUTOCAD2014以上版本也加上現在也加上了文件標簽欄，估計是覺得國產CAD加的這個功能不錯吧！

復制粘貼圖紙的基本操作如下：

1、打開兩張圖紙。

2、在一張圖紙中選中要復制的圖形后，按CTRL+C（菜單：編輯》復制）。

CTRL+C復制時，默認會以選擇圖形的左下角點為粘貼時的定位點。如果有特殊要求，可以在編輯菜單中選擇“帶基點復制”（CTRL+SHIFT+C），這種方式可以設置一個定位點，方便粘貼圖形時定位。

3、用上面介紹的某種方法切換到另一張圖紙。

4、按CTRl+V，按提示定位插入點，圖紙就會復制到當前圖中。

如果有特殊要求，希望將圖形轉帖到與原始圖紙相同的坐標，可以在“編輯”菜單里選擇“粘貼到原坐標”命令，還可以將復制的圖形粘貼為塊（Ctrl+Shift+V）。

（如果使用Ribbon界面，在“常用”選項卡的最右側，有“粘貼”按鈕，下拉箭頭中有各個選項）。

問題更麻煩的是，復制粘貼的操作會，但有些圖形就是無法復制粘貼，這種圖紙遇到過多次，有些情況的原因是可知的，有些則是不可知的，比較麻煩。

復制粘貼不成功我遇到的情況有兩種：

一、是圖形中有特殊數據或有錯誤數據。

有些專業軟件生成的自定義對象由于沒有相應的插件，會顯示為代理對象，當復制這些圖形時，CAD會提示“無法復制到剪貼版”。遇到這種情況需要CAD安裝原始的專業軟件或插件才能復制粘貼，或者讓有插件的人將這些圖形分解成常規的CAD數據。如果你不需要保留自定義對象的原始數據，可以炸開這些代理實體后再?gòu)?fù)制。

還有一些圖形中有錯誤數據，這些數據有可能是CAD自己產生的，也有可能是在從別的CAD或其他軟件轉換數據時產生的，這種情況可以嘗試用CAD修復（recover，菜單：文件》繪圖實用程序》修復）打開圖紙，嘗試修復錯誤后再試試。這種情況比較復雜，有時候CAD可以修復這些錯誤，有時候無法修復，如果修復后仍無法復制粘貼，只能嘗試不斷縮小范圍去找到這個錯誤實體，如果遇到類似的圖紙，不妨發過來，我也研究一下。

昨天微信里有人問了我這樣的問題，還沒等我回復他的問題就解決了，說是圖紙貌似被人給加密了，這個也是屬于類似于代理對象的特殊數據，必須將它變成普通數據，才能被復制粘貼。

二、臨時文件保存路徑設置錯誤。

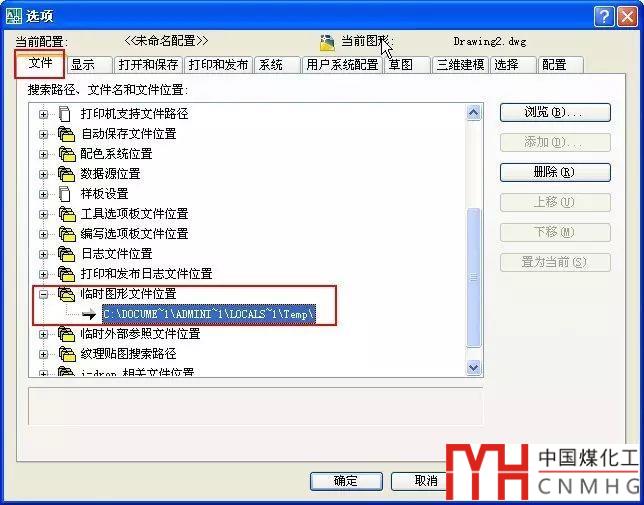

在復制（CTRL+C）圖形，CAD通常會生成一個臨時文件，這個文件就保存在CAD設置的臨時文件路徑（輸入OP，在選項對話框中可以找到這個路徑）下。在AUTOCAD低版本，如果這個路徑為空，或者設置的路徑不可寫，也會影響復制粘貼。AutoCAD高版本設置了防范錯誤，刪除此路徑時會將臨時文件路徑自動設置為當前用戶的臨時路徑，應該不會出現這個問題。如果你使用的的AUTOCAD版本較低、或者使用的是某種CAD可能沒有設置類似的防范錯誤，一段出現簡單圖形都無法復制粘貼時，不妨檢查一下這個路徑。

利用復制粘貼，不僅可以在CAD中將圖形從一張圖紙復制到另一張圖紙，還可以粘貼到WORDEXCEL里作為OLE對象，在WORD、EXCEL中雙擊圖形就可以返回到CAD中進行修改，很多制造業單位都在WORD或EXCEL中保存圖紙。

當然反過來，從WORD和EXCEL也可以將文字和表格復制粘貼到CAD中，默認也是OLE對象，雙擊可以返回到WORD/EXCEL中編輯，當然也可以“選擇性粘貼”，將WORD文字和EXCEL表格粘貼為CAD圖形。

原來認為不太關注的問題，仔細想想相關的技巧還真不少，希望可以幫助到遇到此類問題的朋友。如果覺得這篇文章還有遺漏，或者看過這篇文章后并沒有解決你的問題，請留言！
