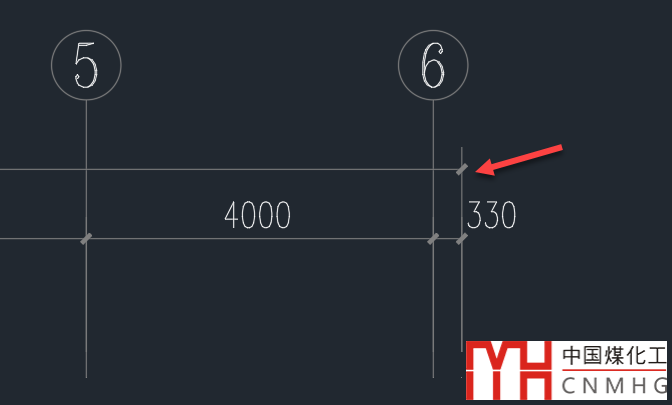

CAD標注樣式提供了十幾種可供選擇的標注箭頭形式，如果我們對標注箭頭沒有特殊要求，這些箭頭完全可以滿足我們的需要，但有時候我們需要用一些特殊的箭頭，比如一些建筑圖中使用的粗斜線，如下圖所示。

CAD也為了滿足用戶需求，提供了定制標注箭頭的功能，之前有網友在QQ群問到這個問題，就借機會簡單給大家介紹一下定制標注箭頭的方法。

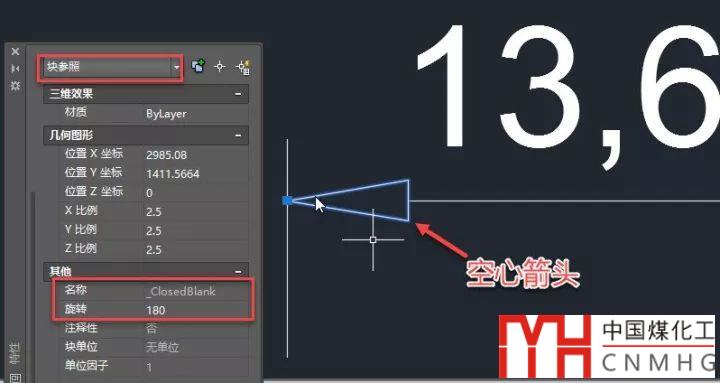

CAD的標注箭頭除了普通的實心閉合箭頭外，其他箭頭，如空心閉合、點、建筑標記等使用的都是圖塊。用非常簡單的方法就可以驗證，設置標注樣式D，將箭頭設置為空心箭頭或建筑斜線后，創建一個標注，然后炸開X，選中箭頭，看一下箭頭的特性，如下圖所示。

我們可以看到這些箭頭就是圖塊，圖塊的插入點就在尺寸線和尺寸界限的相交處。

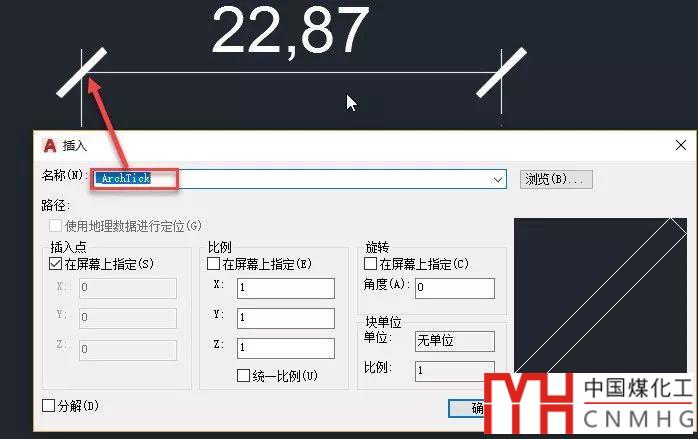

如果細心的話很容易發現標注箭頭是圖塊，比如在空圖中將標注樣式的箭頭設置為建筑斜線后創建一個填充，再用圖塊插入I功能，會發現圖中多了一個名為_ArchTick的圖塊，如下圖所示。

此圖塊就是標注帶進來的，在定制自己的箭頭圖塊之前，可以看一下CAD自帶的標注箭頭的尺寸和插入點是如何定義的。

為什么粘貼時提示“_pasteclip 忽略塊 _ArchTick 的重復定義“？

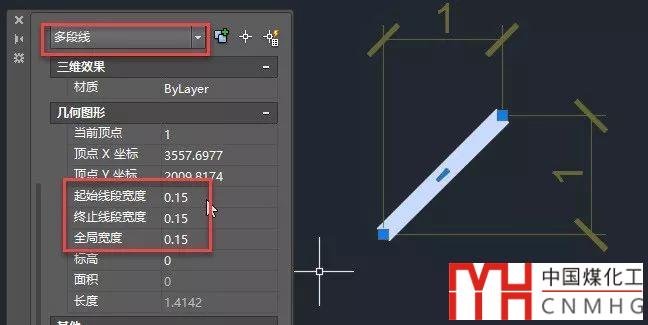

比如上圖中的建筑斜線使用的圖塊的插入點在斜線的中點處，圖形就是一條寬度為0.15的多段線，X、Y向尺寸為1，如下圖所示。

我們可以利用標注現有的圖塊來了解箭頭圖塊的尺寸和參數，但千萬不要直接編輯CAD自帶的標注箭頭圖塊，因為如果這么做的話，就會出現不同圖紙中標注中的圖塊同名但形狀不同的情況，復制粘貼的話就會出現圖形變化的問題。如果圖塊定義的有問題，還會出現其他問題，之前就有用戶出現箭頭跟標注不在同一圖層上的情況。

將圖形從一張圖紙復制到另一張圖為什么變？

為什么在CAD中凍結圖層后,其他圖層上標注箭頭消失了？

自定義標注箭頭的操作步驟如下：

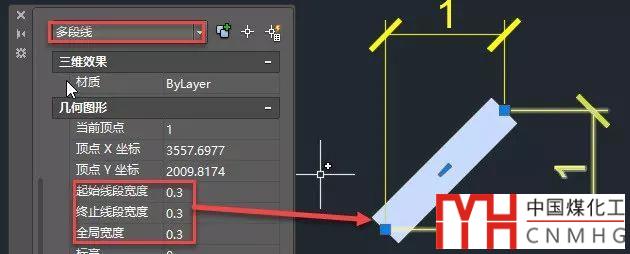

1、根據需要創建長度或長寬均為1的箭頭圖形，繪圖的步驟就不再詳細介紹了，比如我們可以創建一個跟上面建筑斜線類似的多段線，將線段寬度設置為0.3，如下圖所示。

注意圖形的顏色最好設置為隨塊BYBLOCK，因為箭頭圖塊顏色會跟標注保持一致，箭頭圖塊中的圖形顏色設置為隨塊，也就是始終跟標注設置的顏色保持一致。

在CAD中想修改圖塊內圖形的顏色怎么辦？

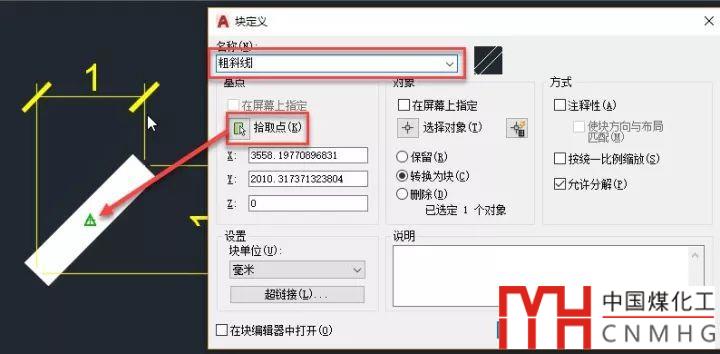

2、輸入B，空格，打開創建圖塊的功能，將插入點定在線段的中點，圖塊取一個容易區分但與CAD默認箭頭圖塊重名的名字，如下圖所示。

如果想在不同單位的圖中使用此圖塊，在創建圖塊時塊單位建議設置為“無單位”。

CAD圖塊插入點定義錯了怎么辦？

如何將按英寸繪制的CAD圖紙轉為毫米單位？

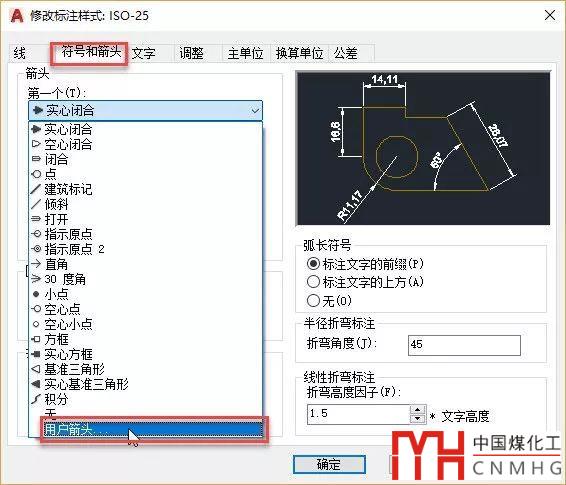

3、輸入D，空格，打開標注樣式管理器對話框，在對話框中選擇一種標注樣式后單擊修改按鈕，打開修改標注樣式對話框，在箭頭列表的最下方選擇“用戶箭頭”，如下圖所示。

4、在彈出的選擇自定義箭頭塊對話框中選擇我們剛剛定義的圖塊，如下圖所示。

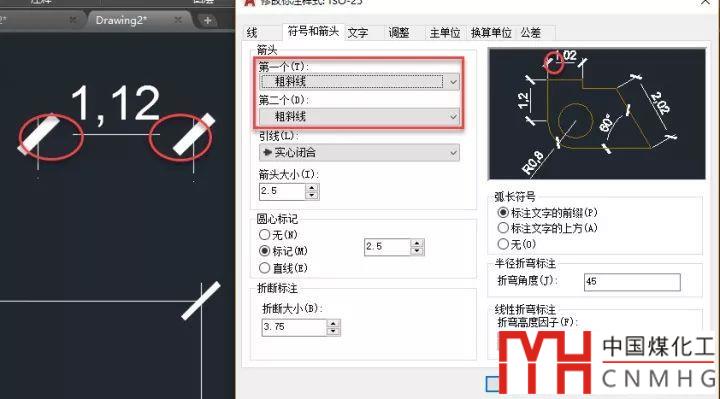

5、設置自定義箭頭后，無論是新創建標注，還是在標注樣式對話框中看到的預覽效果還是跟CAD自帶的建筑斜線效果不一樣，如下圖所示。

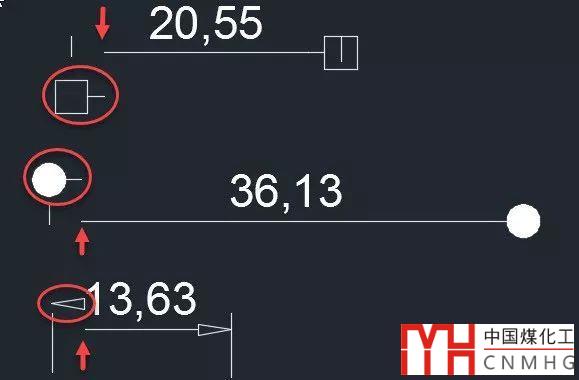

對比一下其他形式的箭頭，可以發現他們的處理方式跟我們自定義的圖塊是一樣的，如下圖所示。

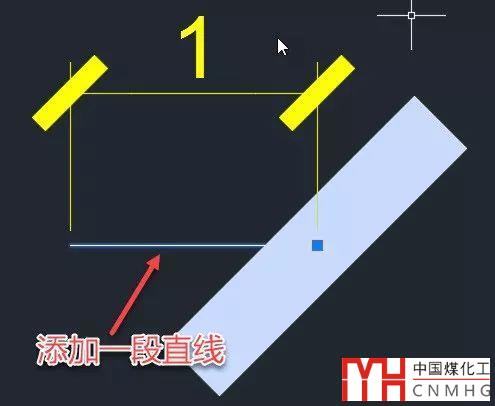

CAD似乎對建筑斜線_ArchTick圖塊做了特殊處理，將尺寸線補齊了，我們要得到正確的效果，也需要像其他圖塊一樣，自己加上這段尺寸線，這段線長為1，如下圖所示。

我們可以右鍵然后用REFEDIT參照編輯或直接雙擊用塊編輯命令編輯此圖塊，添加一個單位長度的直線后，圖塊被修改完，我們可以看到上方黃色的標注就變正常了。

原來想三言兩語就說完的事情，結果發現需要注意的細節還不少，其實大家如果試一下，也同樣也會發現這些問題，這里講解一下大家就可以不必走彎路了。

以上技巧適用于AUTOCAD和浩辰CAD等類似的CAD軟件。
