微教程

今天有個網友在【編輯之譚】信息里留言關鍵詞“坐標軸大小”“坐標軸刻度”“Origin9.1如何調整坐標軸刻度”，在留言2 h后譚編才回復，為時已晚，對方已取消關注。雖有點小傷感，但還是盡快發布一篇微教程，希望給她幫助。

在繪制3D柱狀圖的過程中，經常會遇到很多難題：柱狀圖相互遮擋，怎樣反轉坐標軸刻度避免遮擋？柱子超出坐標平面，怎樣設置讓柱子在坐標軸平面以內？非均勻變化的實驗因子，怎樣設置在坐標軸刻度上顯示？

怎樣反轉坐標軸刻度？

有時候，我們在繪制3D圖的過程中，經常會遇到柱狀圖相互遮擋的情況，例如圖1的第一個圖。

我們不妨將其坐標軸刻度范圍顛倒一下，即雙擊需要反轉的坐標軸，在彈窗中勾選【反轉】即可。

圖1

怎樣設置可以讓柱子在坐標軸平面以內？

有時候，我們發現柱狀圖超出了坐標軸范圍，畢竟柱子都有直徑或邊長，柱子的底面會壓線（例如圖1的第三個圖）。

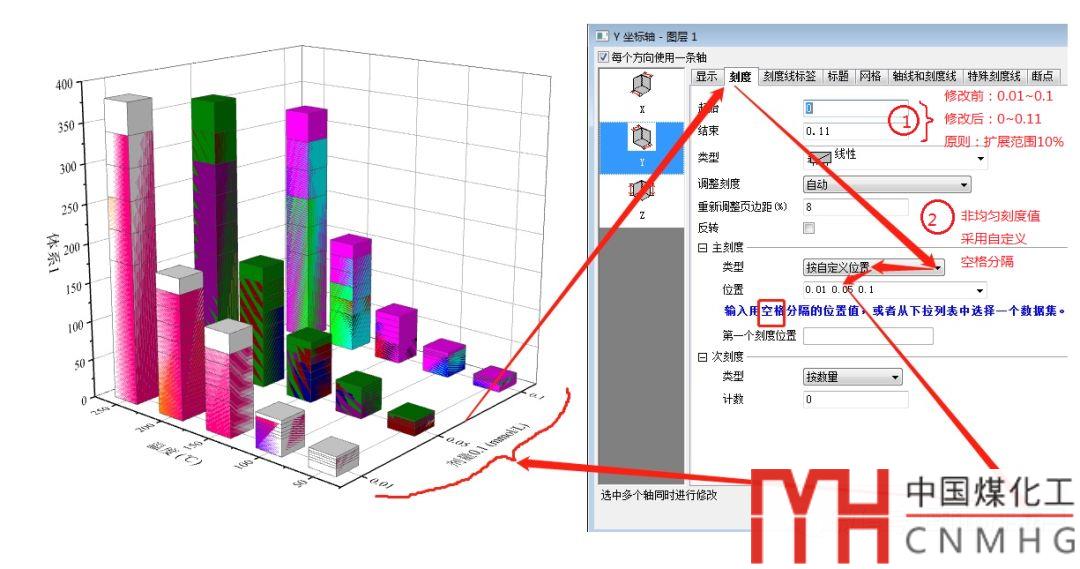

利用圖2中步驟①的方法將坐標軸的刻度范圍擴展10%，即將最小值-擴展值，將最大值+擴展值。

圖2

擴展值的原則：假設坐標軸范圍為0.01~0.1，那么刻度差為0.09，則擴展值是刻度差的10%，即0.09×10%=0.009≈0.01。

因此，圖2中步驟①將起始、結束的值分別減去和加上擴展值，例如起始值=0.01-0.01=0，結束值=0.1+0.01=0.11。

怎樣設置非均勻的刻度值？

有時候，我們遇到樣品的某些實驗因子的值是非均勻變化的，例如圖1中第三個圖，劑量0.01、0.05、0.10 mmol/L，默認繪圖中Y軸的刻度有主次刻度，并且并非我們需要的刻度值（例如圖1的第三個圖）。

利用圖2的步驟②，雙擊坐標軸，在彈窗中修改“主刻度-類型”點小三角下拉，選擇“按自定義位置”，下方會顯示出一個“位置”文本框和藍色提示，在“位置”文本框中，輸入這些非均勻的數值，用空格分隔。最后點擊“確定”即可。
