吊柱在壓力容器也很常見，比如塔頂?shù)牡踔?，人孔的吊臂，過濾器起吊上法蘭，或者需要經常打開的大設備法蘭等等，均可設計合適的吊柱以方便操作。

吊柱的計算很多參考書都有，比如在石油化工設備設計便查手冊（第二版）中推薦了兩種計算方法：

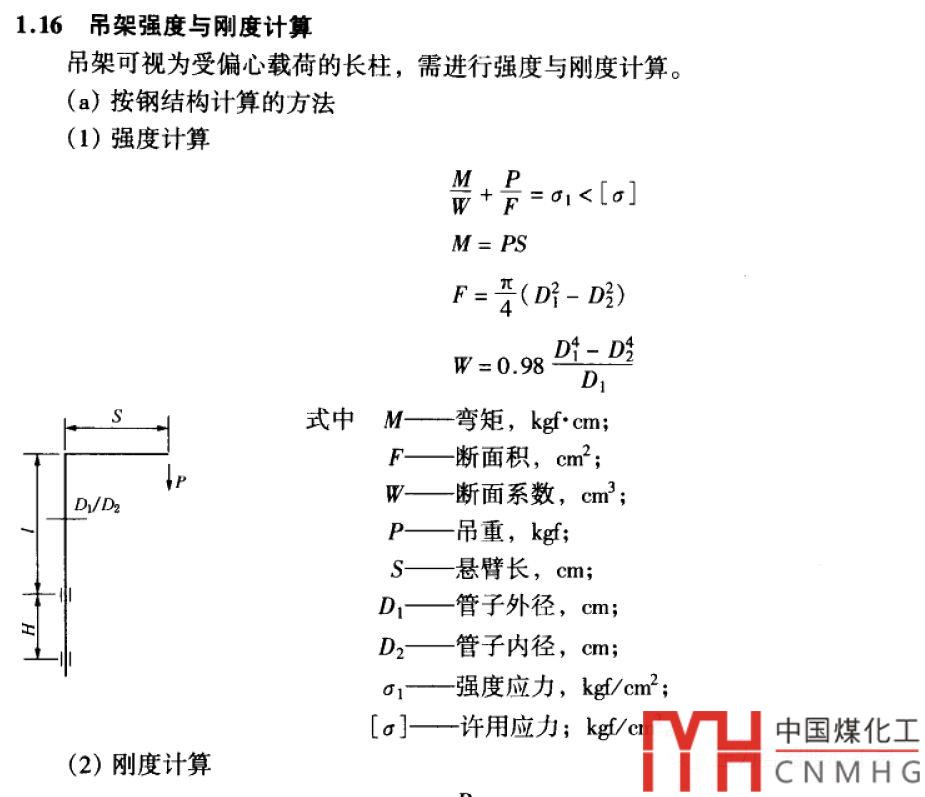

按鋼結構計算的方法

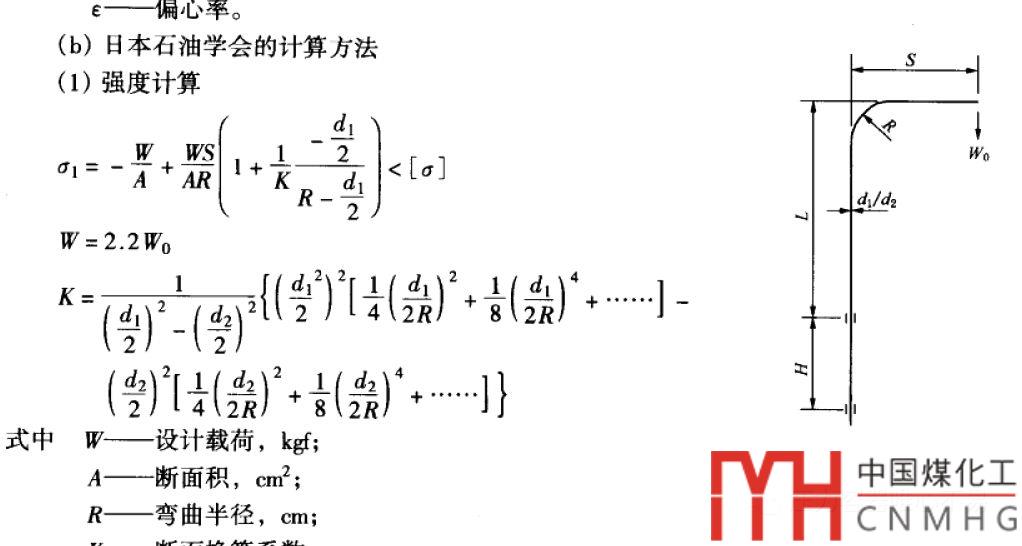

和按照日本石油學會的計算方法

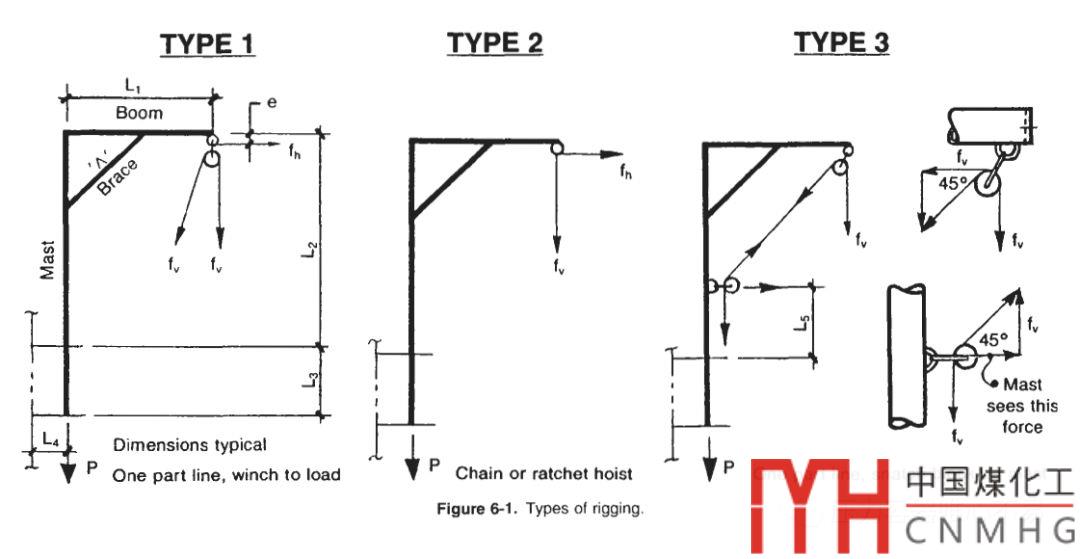

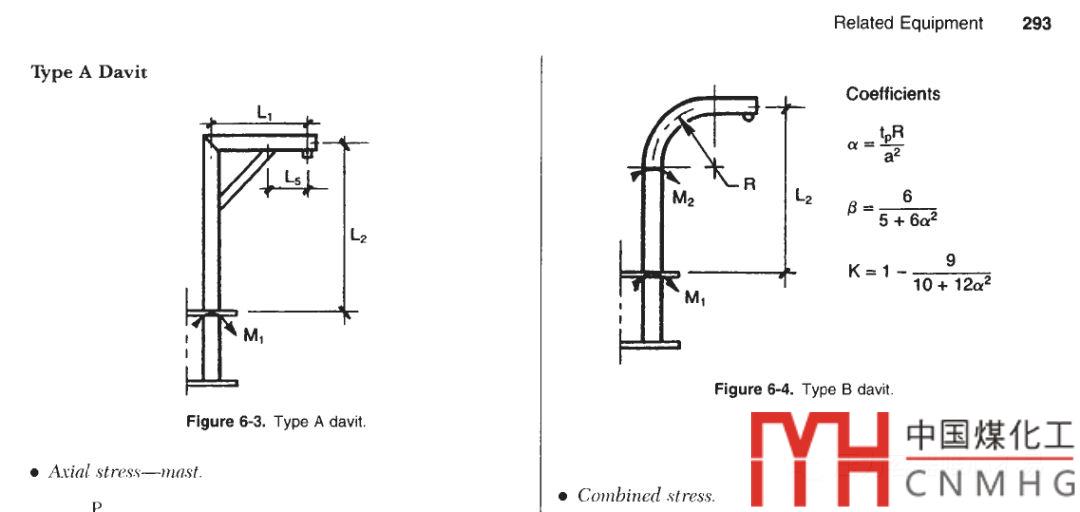

《Pressure vessel design manual》一書中，對吊柱的計算也有非常詳細的推導和介紹。

對于塔頂?shù)牡踔?，如果需要?jì)算，那么可以分兩步：

1. 計算吊柱本身的強度，采用上面的幾種參考方法。

2. 計算吊柱對設備本身的影響，即用WRC107計算吊柱墊板處的局部應力。

計算吊柱局部應力時，設計壓力為0或者一個很小的值，設計溫度為常溫。

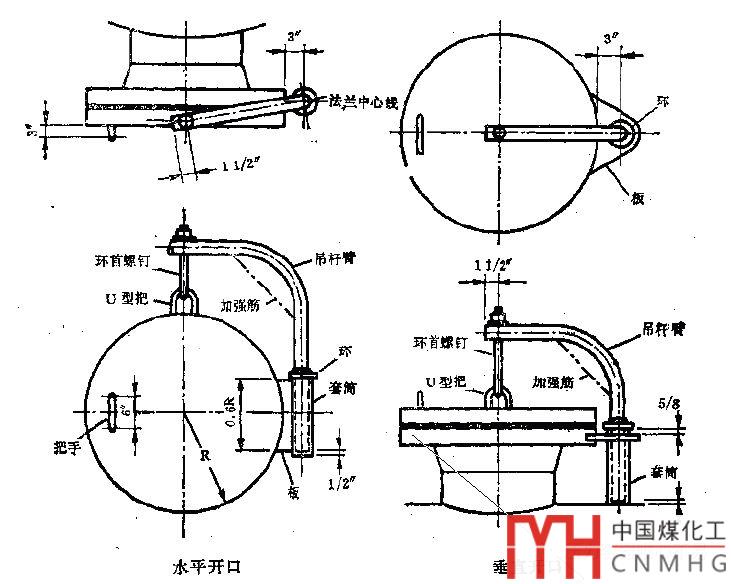

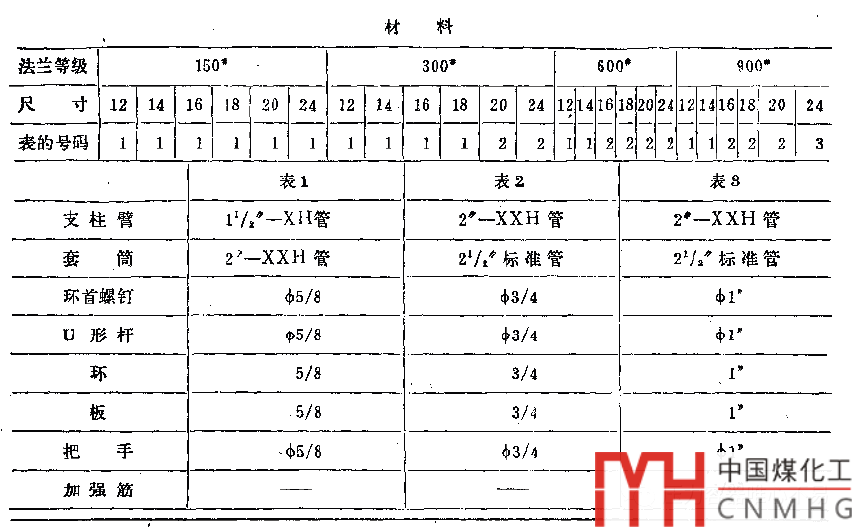

對于人孔的吊臂可以參考《PRESSURE VESSEL HANDBOOK壓力容器設計手冊》，選擇合適的壓力等級即可。

案例：

一臺過濾器需要計算吊柱的尺寸以及吊柱對設備的影響。

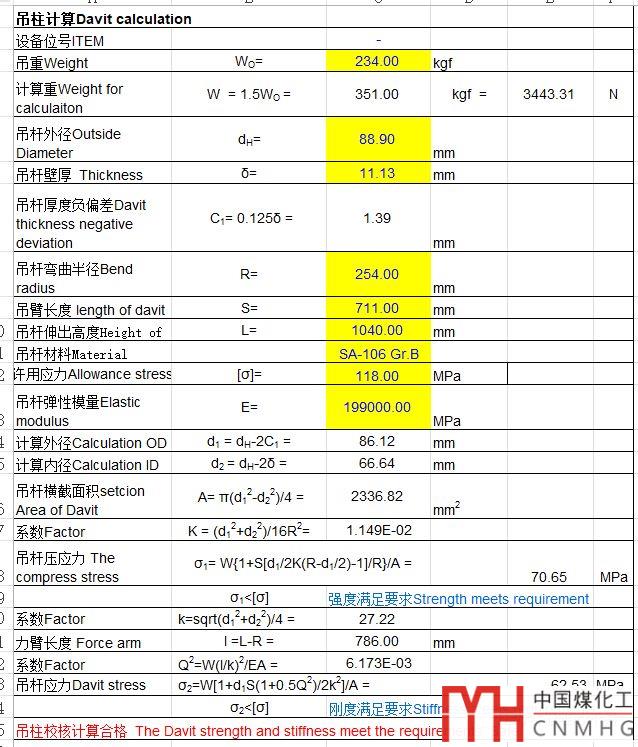

先用常規的方法計算一下吊柱是否合適，經過計算，吊柱合格。

那么吊柱對于筒體的局部應力如何核算呢，由于這臺是通過加強圈加強，可以通過等效的墊板用WRC107模塊，估算大致估計是否強度足夠。如果要計算的精確，那么分析也是個不錯的選擇。

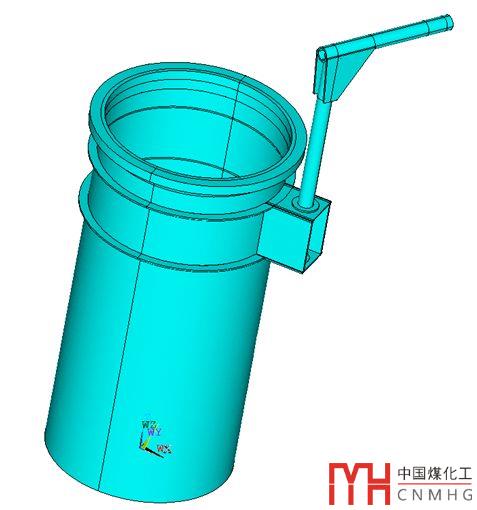

操作時，一般吊臂展開120°，劃分網格，施加約束和載荷

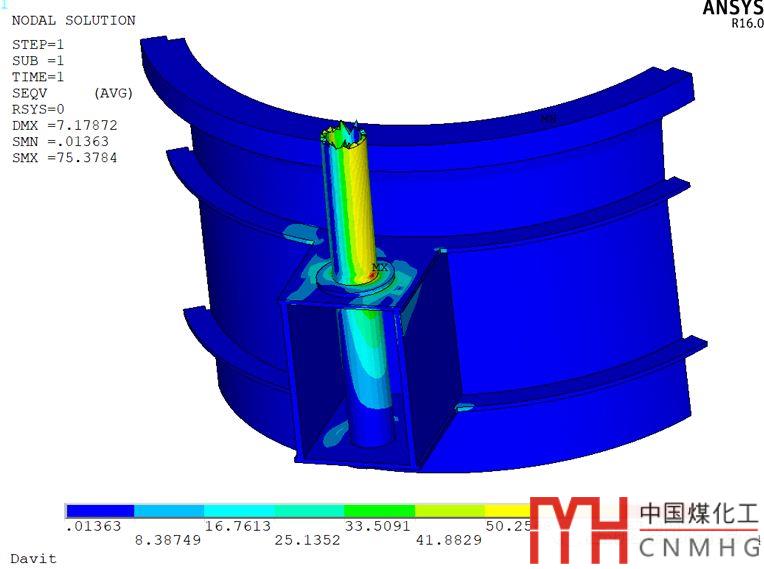

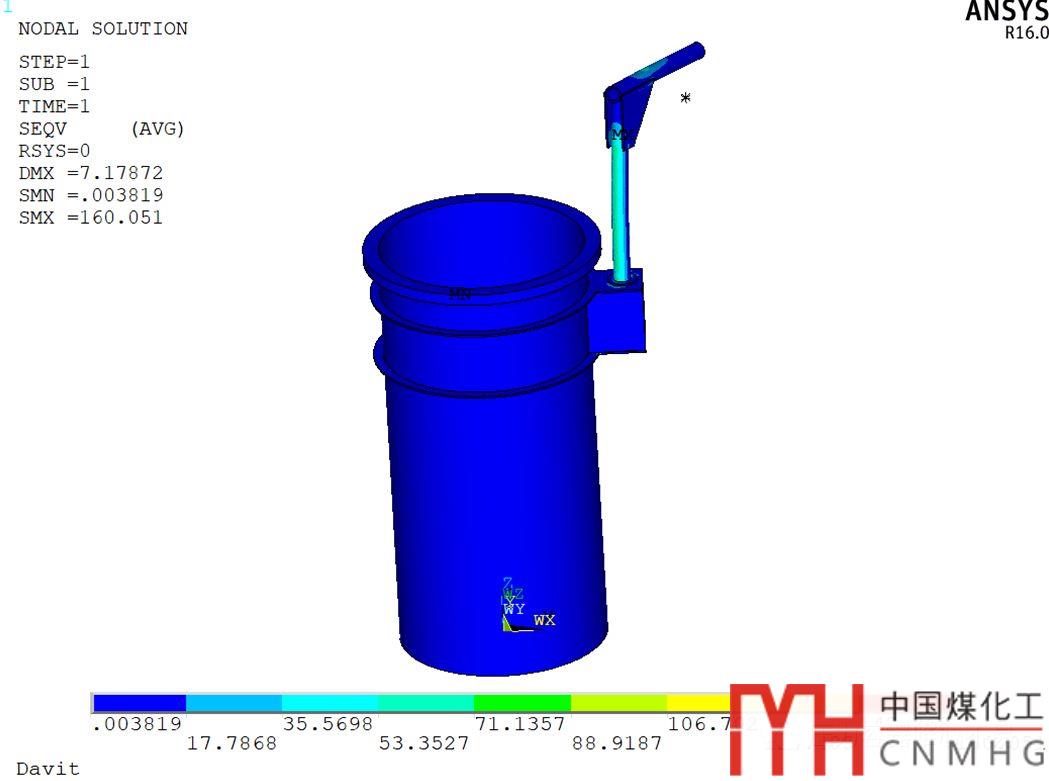

可以得到吊柱和設備的應力云圖。

截取我們最關心的筒體附近的應力云圖

此結構吊上設備法蘭時，對筒體影響非常小。主要還是吊臂受力比較大。

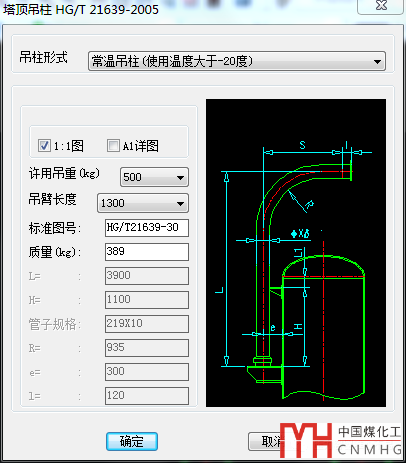

VCAD2018不僅僅實現了1:1的圖紙繪制，而且也將全套塔頂?shù)踔氖┕D更新進軟件之中，用戶只需要使用軟件調用即可，對于吊柱的制造非常方便。

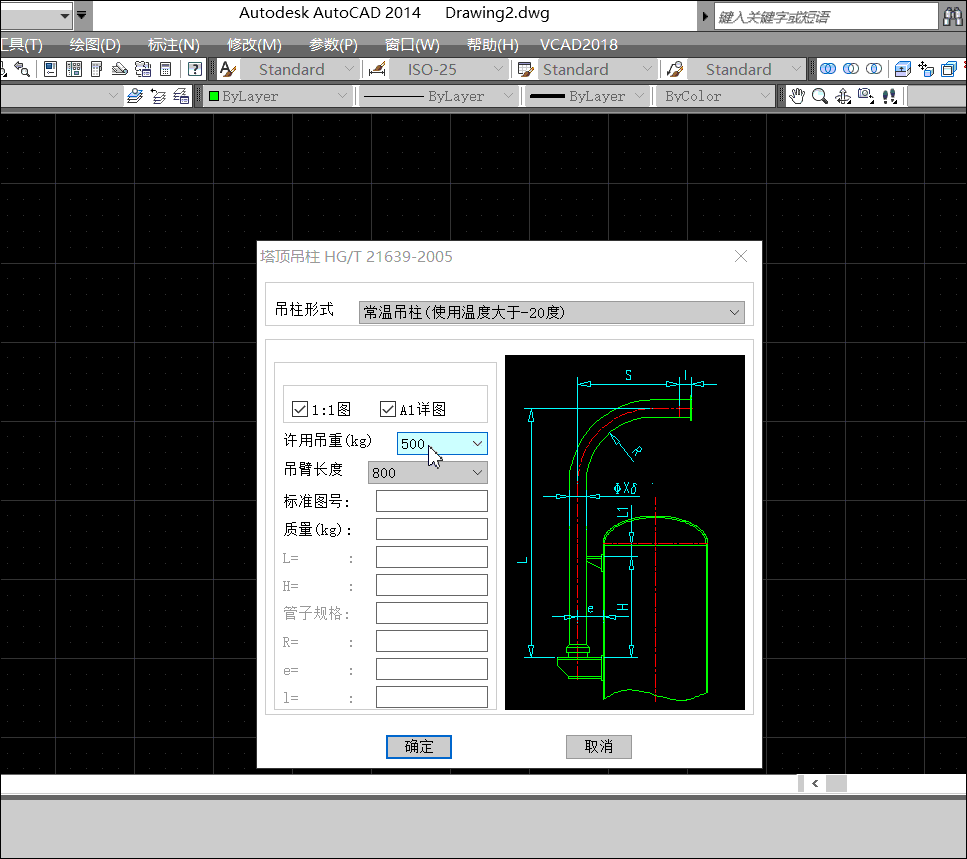

動圖演示如下：
