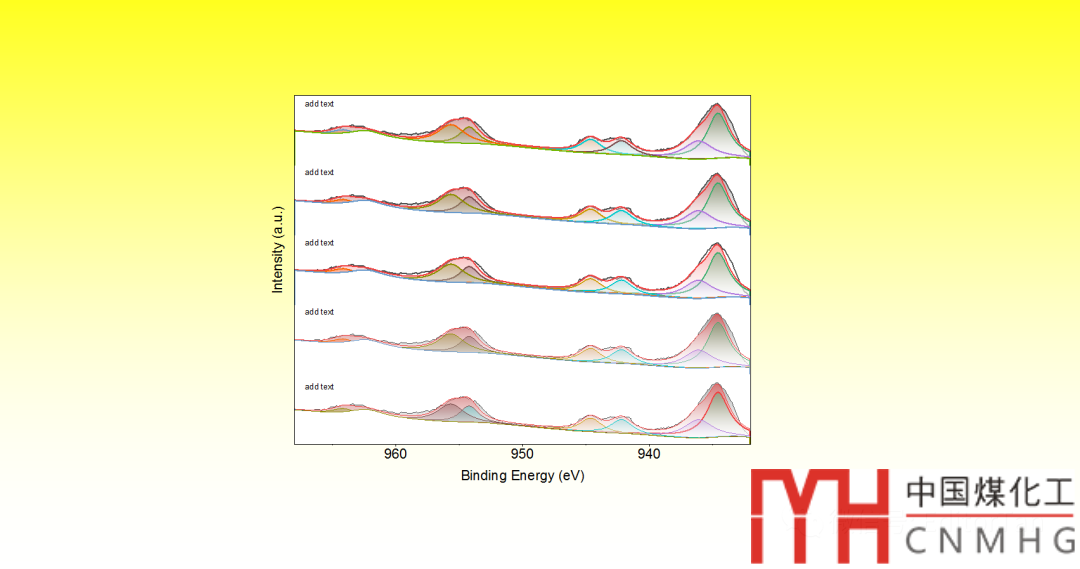

XPS（X-射線光電子能譜）是一種對固體表明進行定性、定量分析和結構鑒定的表面分析方法。今天，譚編推出一篇XPS組圖的教程。

感謝濟南大學于老師提供XPS演示數據。為了保護數據，譚編對數據進行了胡亂處理。

1. 數據的準備

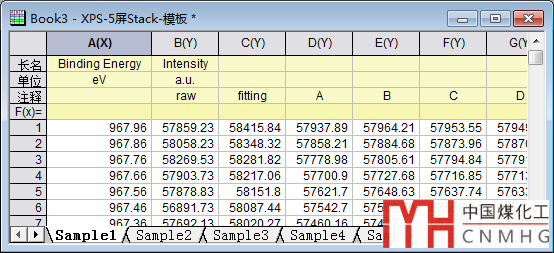

為了演示，僅將一組XPS數據復制成多組（重復使用），大家可以根據自己的數據安排整理數據表（如圖1）。

圖1

例如將5個樣品的數據分別安排在數據表的5個標簽頁中，每個樣品的數據表的表頭長名稱、單位、注釋按下表填寫。注意，具體元素的峰的注釋請大家根據實際情況自行修改，譚編在這里分別標注為ABCD……。

問題：這個表格下面的標簽頁怎么弄的？

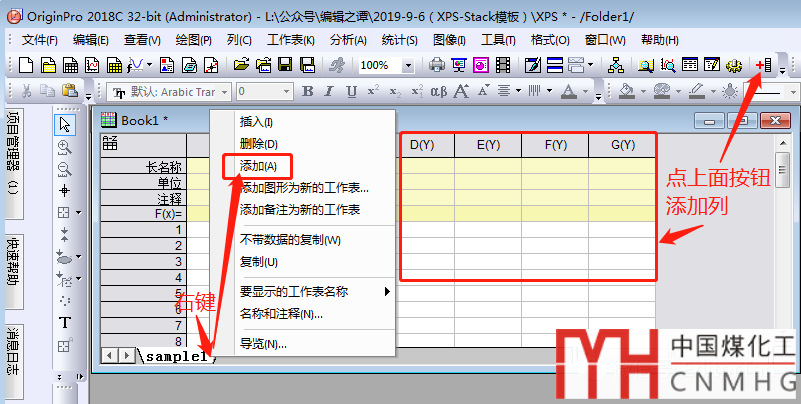

這樣弄：添加右上方增加列；右鍵標簽名稱選“添加(A)”或“插入”。最后將XPS的數據拷貝到這些標簽頁表列中。雙擊標簽名稱“sheet2”即可修改名稱。

圖2

2. 建立X-關聯的5圖層

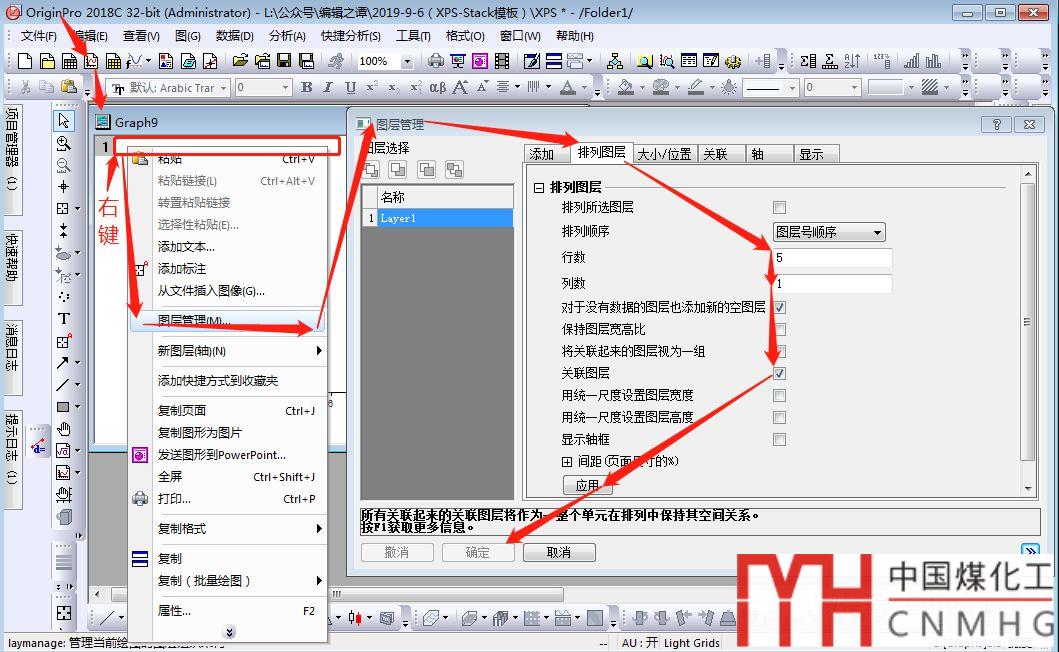

首先，建立5個關聯X軸的圖層，注意勾選“關聯圖層”，具體步驟如下：

圖3

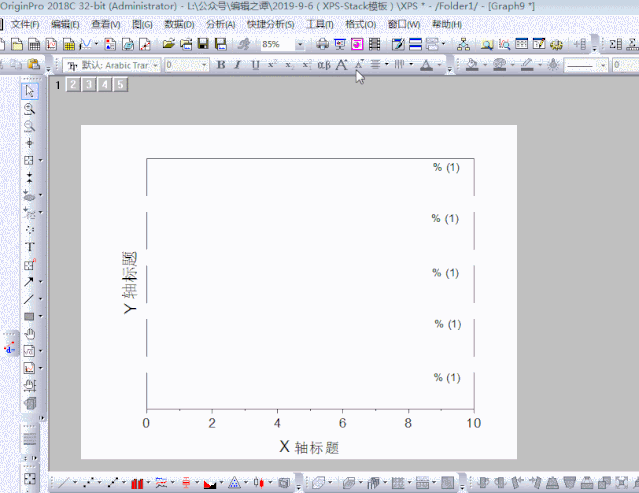

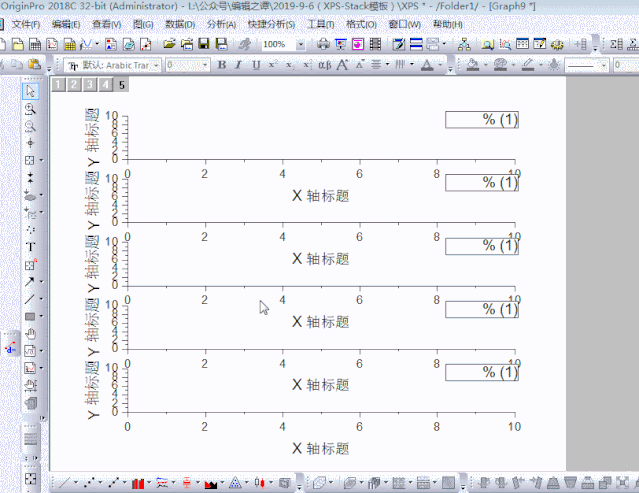

然后，對5個坐標系格式進行調整。刪除圖例的圖框、顯示部分邊框、調整5個坐標系的間距、隱藏軸線和刻度值、刪除部分軸標題。

圖4

經過上面的調整，5個坐標系之間還是有間隔，怎樣調整縱向間距為0？

圖5

3.拖入繪圖

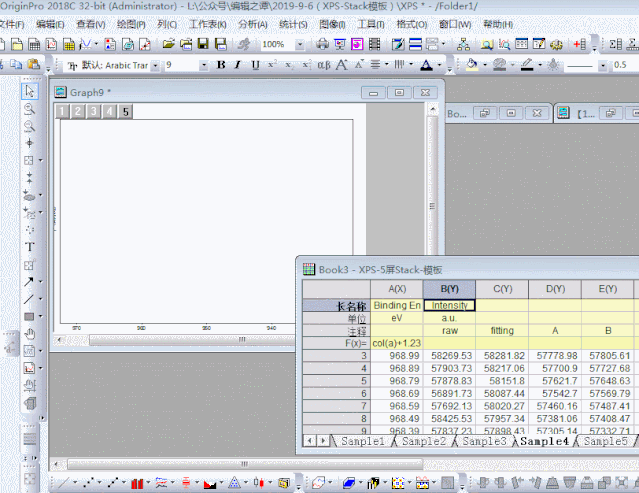

前面我們通過圖層管理搭建了5個X軸關聯的一個空白圖，從上到下依次為1、2、3、4、5圖層，接下來，我們要將這些序號與數據表的標簽名稱sample1、2、3、4、5對應，因此，我們從上到下依次拖入數據繪圖。

圖6

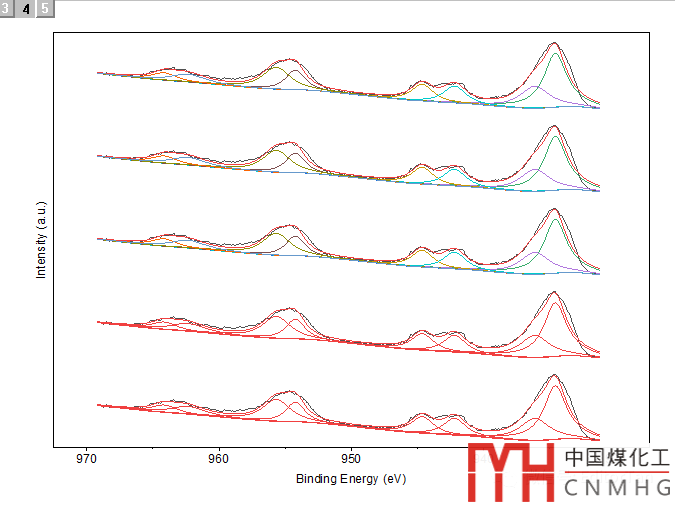

得到如下所示的半成品：

圖7

4.美化繪圖

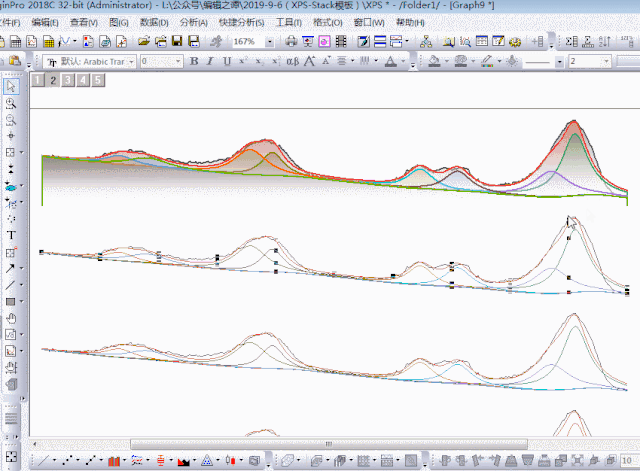

現在對每一堆XPS曲線進行美化（線條顏色、線下填充半透明過渡色）。雙擊某一個圖層中的XPS曲線，在彈窗中點擊“線條”和“圖案”分別修改線條顏色和線下填充色。

圖8

注意：

（1）線條顏色和線下填充的顏色保持一致，這里都選擇顏色碼為Q13（或其他推薦配色）；

（2）線條不要設置透明，否則線條顏色會被淡化，線條的透明度=0；

（3）線下填充“顏色”設置中選擇“按曲線”使得填充色與曲線顏色一致；

（4）線下填充色的“漸變填充”將“無”改為“雙色”，并將“第二顏色”改為白色；

（5）填充色的透明度=60%，透明滾動條默認是灰色不可用，只要把它下方的“與線的透明度一致”前面的勾選框去除?，即可設置透明度了。

圖9

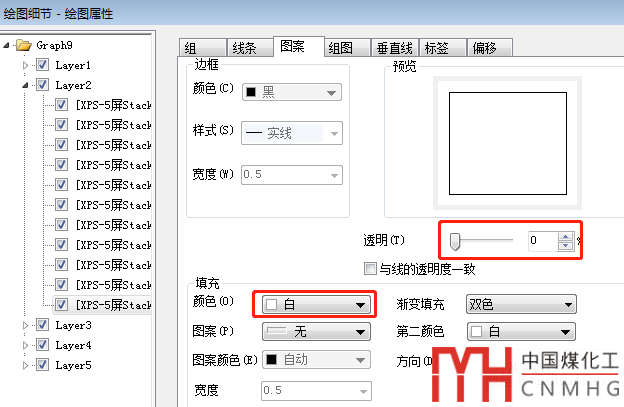

如果有不習慣這種線下填充（至X軸）導致的曲線斜坡下方的過渡色，可以在“繪圖細節”彈窗的“組”中的“從屬”改為“獨立”之后，設置最后一條曲線的“圖案”“填充”顏色為白色，設置透明度為0。（不透明）。這樣利用白色遮住其他曲線的線下填充。

圖10

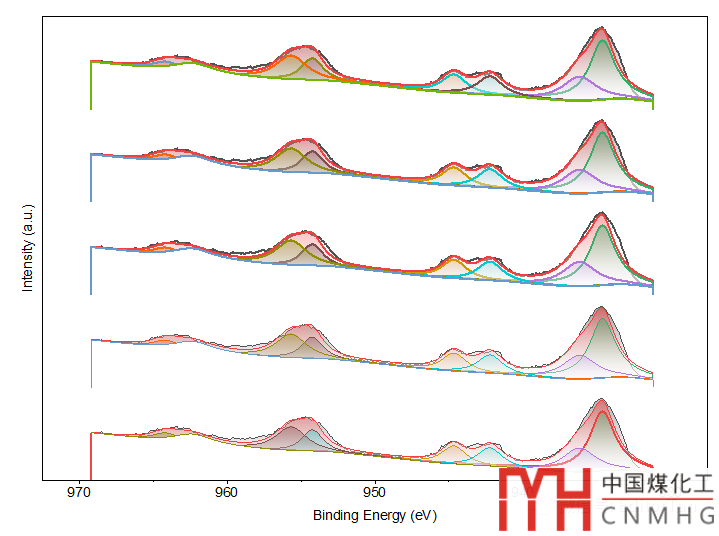

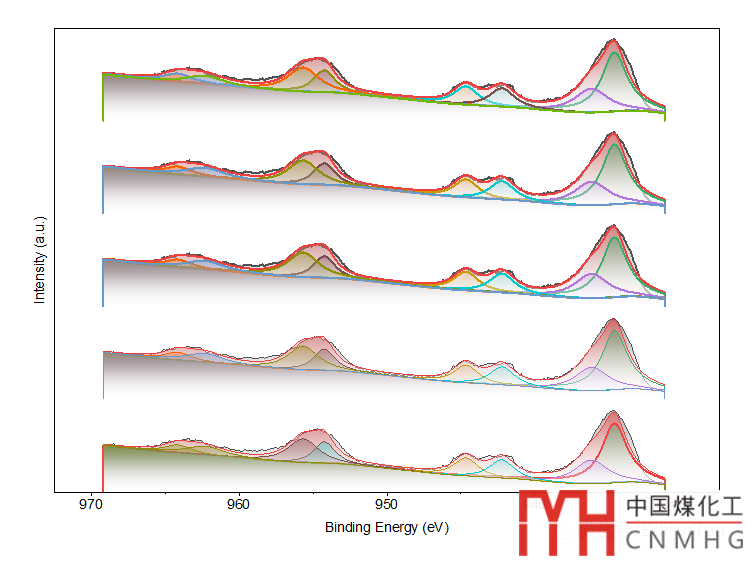

得到下圖：

圖11

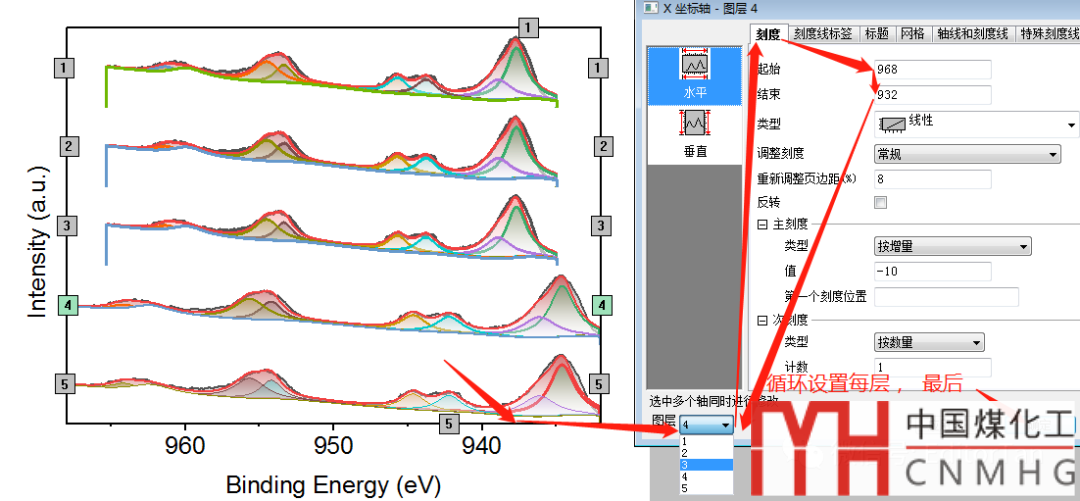

如果對曲線兩端的垂線表示厭惡，可以修改橫軸的范圍縮小一點，將其隱藏。這里有點奇怪，本以為只需要修改最下方（或最上方）X軸的范圍，就可以全盤設置（想著是關聯的），但是并沒有實現，還是需要對每個層的橫軸范圍進行設置。

圖12

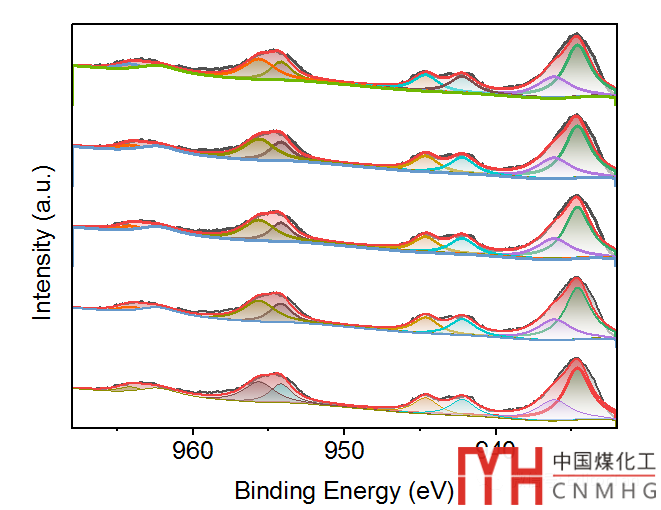

得到下圖：

圖13

接下來在圖中添加批注，表明每個峰對應的元素軌道。先點擊某圖層上的圖，右鍵選擇“添加文本”，輸入相應的批注，即可。另外，還需要對每一堆XPS對應的樣品名稱進行批注。譚編在這里就不批注了。

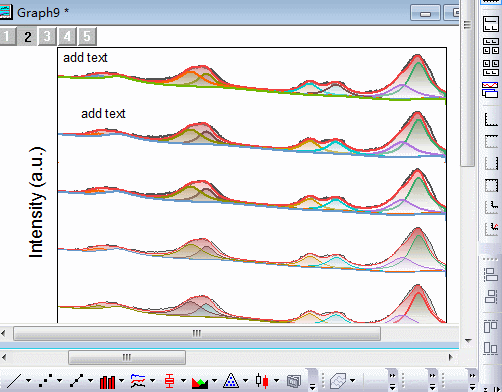

下面演示一下，對齊文本。我們添加一個文本之后，Ctrl+c復制，點擊某圖層，Ctrl+v粘貼。按下shift同時點擊這些文本實現全選，然后點擊右下方的整體居左對齊按鈕，實現一鍵對齊。

圖14

本文非常詳細地演示了XPS-5堆stack圖的繪制過程，略顯啰嗦，目的是為了充分展示繪圖過程，對初學者能快速掌握Origin繪圖技巧非常有幫助。
